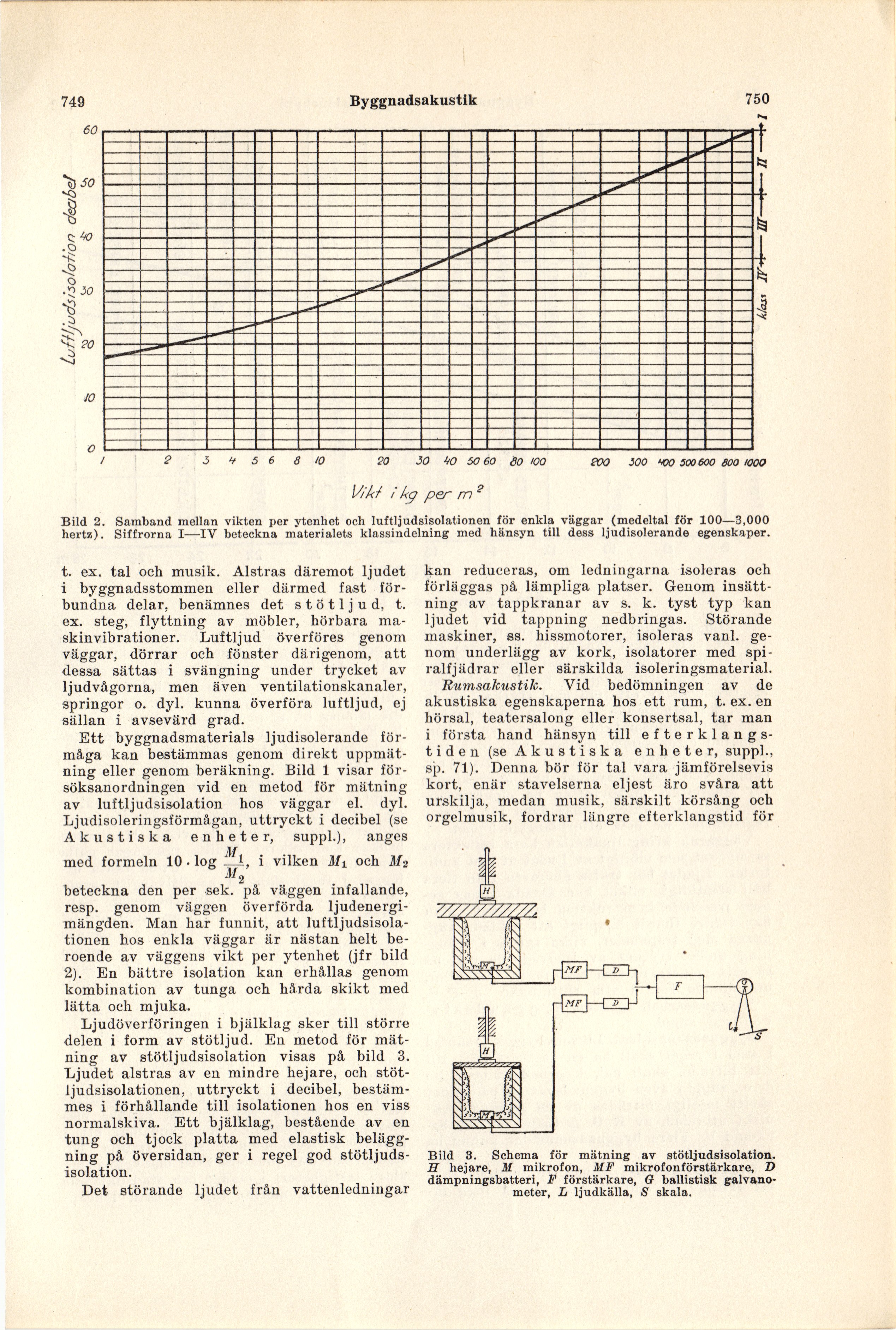

Bild 2. Samband mellan vikten per ytenhet och luftljudsisolationen för enkla väggar (medeltal för 100—3,000
hertz). Siffrorna I—IV beteckna materialets klassindelning med hänsyn till dess ljudisolerande egenskaper.
t. ex. tal och musik. Alstras däremot ljudet
i byggnadsstommen eller därmed fast
förbundna delar, benämnes det stötljud, t.
ex. steg, flyttning av möbler, hörbara
maskinvibrationer. Luftljud överföres genom
väggar, dörrar och fönster därigenom, att
dessa sättas i svängning under trycket av
ljudvågorna, men även ventilationskanaler,
springor o. dyl. kunna överföra luftljud, ej
sällan i avsevärd grad.
Ett byggnadsmaterials ljudisolerande
förmåga kan bestämmas genom direkt
uppmätning eller genom beräkning. Bild 1 visar
för-söksanordningen vid en metod för mätning
av luftljudsisolation hos väggar el. dyl.
Ljudisoleringsförmågan, uttryckt i decibel (se
Akustiska enheter, suppl.), anges
M
med formeln 10. log —1, i vilken Mi och M?
beteckna den per sek. på väggen infallande,
resp, genom väggen överförda
ljudenergimängden. Man har funnit, att
luftljudsisolationen hos enkla väggar är nästan helt
beroende av väggens vikt per ytenhet (jfr bild
2). En bättre isolation kan erhållas genom
kombination av tunga och hårda skikt med
lätta och mjuka.
Ljudöverföringen i bjälklag sker till större
delen i form av stötljud. En metod för
mätning av stötljudsisolation visas på bild 3.
Ljudet alstras av en mindre hejare, och
stöt-Ijudsisolationen, uttryckt i decibel,
bestämmes i förhållande till isolationen hos en viss
normalskiva. Ett bjälklag, bestående av en
tung och tjock platta med elastisk
beläggning på översidan, ger i regel god
stötljudsisolation.
Det störande ljudet från vattenledningar
kan reduceras, om ledningarna isoleras och
förläggas på lämpliga platser. Genom
insättning av tappkranar av s. k. tyst typ kan
ljudet vid tappning nedbringas. Störande
maskiner, ss. hissmotorer, isoleras vanl.
genom underlägg av kork, isolatorer med
spiralfjädrar eller särskilda isoleringsmaterial.
Rumsakustik. Vid bedömningen av de
akustiska egenskaperna hos ett rum, t. ex. en
hörsal, teatersalong eller konsertsal, tar man
i första hand hänsyn till
efterklangs-tiden (se Akustiska enheter, suppl.,
sp. 71). Denna bör för tal vara jämförelsevis
kort, enär stavelserna eljest äro svåra att
urskilja, medan musik, särskilt körsång och
orgelmusik, fordrar längre efterklangstid för
Bild 3. Schema för mätning av stötljudsisolation.
H hejare, M mikrofon, MF mikrofonförstärkare, D
dämpningsbatteri, F förstärkare, G ballistisk
galvano-meter, L ljudkälla, S skala.
