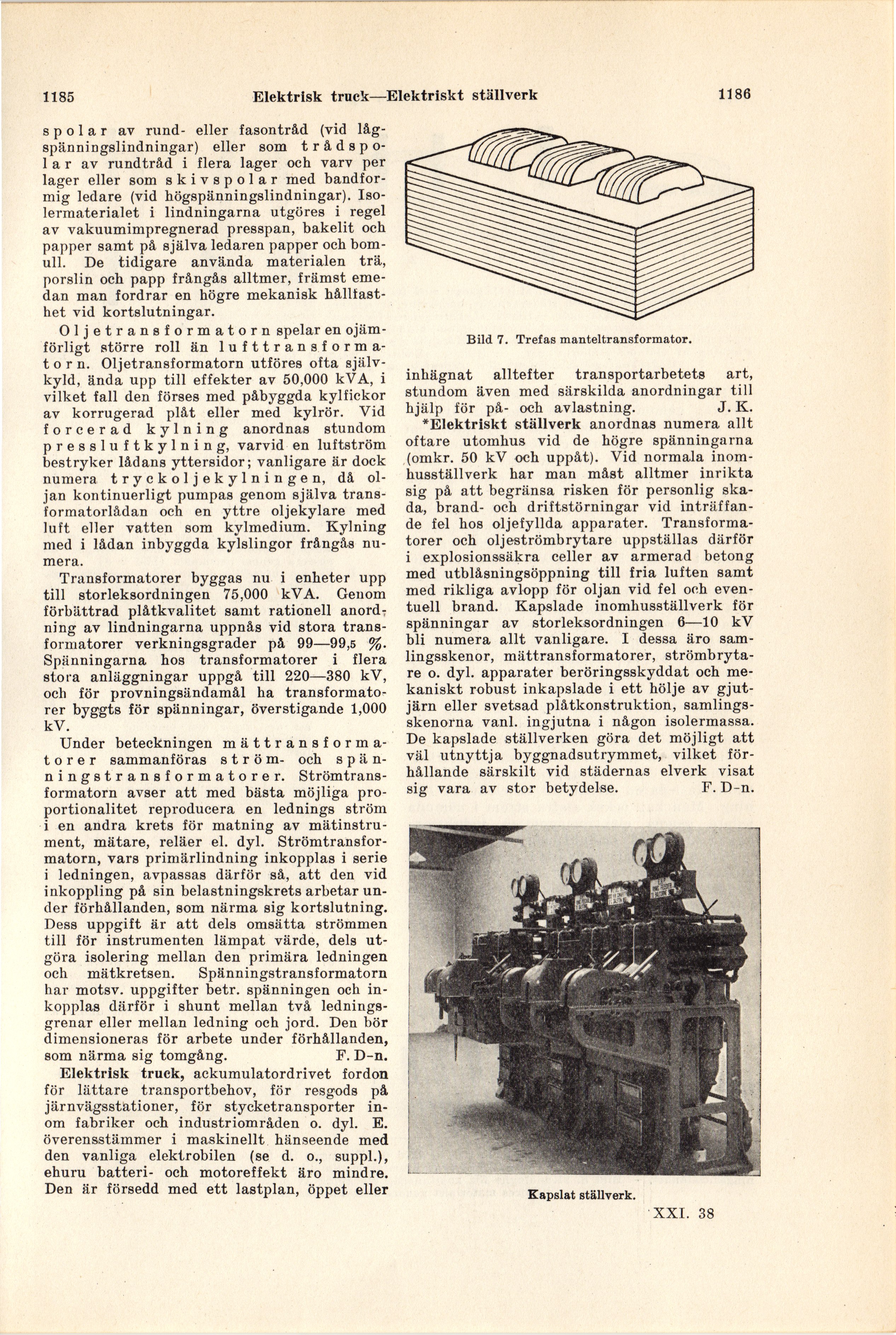

1185
Elektrisk truck—-Elektriskt ställverk
1186
spolar av rund- eller fasontråd (vid
låg-spänningslindningar) eller som t r å d s p
o-1 a r av rundtråd i flera lager och varv per
lager eller som skivspolar med
bandfor-mig ledare (vid högspänningslindningar).
Iso-lermaterialet i lindningarna utgöres i regel
av vakuumimpregnerad presspan, bakelit och
papper samt på själva ledaren papper och
bomull. De tidigare använda materialen trä,
porslin och papp frångås alltmer, främst
emedan man fordrar en högre mekanisk
hållfasthet vid kortslutningar.
Oljetransformatorn spelar en
ojämförligt större roll än
lufttransformatorn. Oljetransformatorn utföres ofta
själv-kyld, ända upp till effekter av 50,000 kVA, i
vilket fall den förses med påbyggda kylfickor
av korrugerad plåt eller med kylrör. Vid
forcerad kylning anordnas stundom
pressluftkylning, varvid en luftström
bestryker lådans yttersidor; vanligare är dock
numera tryckoljekylningen, då
oljan kontinuerligt pumpas genom själva
transformatorlådan och en yttre oljekylare med
luft eller vatten som kylmedium. Kylning
med i lådan inbyggda kylslingor frångås
numera.
Transformatorer byggas nu i enheter upp
till storleksordningen 75,000 kVA. Genom
förbättrad plåtkvalitet samt rationell
anordning av lindningarna uppnås vid stora
transformatorer verkningsgrader på 99—99,5 %.
Spänningarna hos transformatorer i flera
stora anläggningar uppgå till 220—380 kV,
och för provningsändamål ha
transformatorer byggts för spänningar, överstigande 1,000
kV.
Under beteckningen
mättransforma-t o r e r sammanföras ström- och s p ä
n-n i ngst r an s f or ma t o r er.
Strömtransformatorn avser att med bästa möjliga
pro-portionalitet reproducera en lednings ström
i en andra krets för matning av
mätinstrument, mätare, reläer el. dyl.
Strömtransformatorn, vars primärlindning inkopplas i serie
i ledningen, avpassas därför så, att den vid
inkoppling på sin belastningskrets arbetar
under förhållanden, som närma sig kortslutning.
Dess uppgift är att dels omsätta strömmen
till för instrumenten lämpat värde, dels
utgöra isolering mellan den primära ledningen
och mätkretsen. Spänningstransformatorn
har motsv. uppgifter betr, spänningen och
inkopplas därför i shunt mellan två
lednings-grenar eller mellan ledning och jord. Den bör
dimensioneras för arbete under förhållanden,
som närma sig tomgång. F. D-n.
Elektrisk truck, ackumulatordrivet fordon
för lättare transportbehov, för resgods på
järnvägsstationer, för stycketransporter
inom fabriker och industriområden o. dyl. E.
överensstämmer i maskinellt hänseende med
den vanliga elektrobilen (se d. o., suppl.),
ehuru batteri- och motoreffekt äro mindre.
Den är försedd med ett lastplan, öppet eller
Bild 7. Trefas manteltransformator.
inhägnat alltefter transportarbetets art,
stundom även med särskilda anordningar till
hjälp för på- och avlastning. J. K.
♦Elektriskt ställverk anordnas numera allt
oftare utomhus vid de högre spänningarna
(omkr. 50 kV och uppåt). Vid normala
inom-husställverk har man måst alltmer inrikta
sig på att begränsa risken för personlig
skada, brand- och driftstörningar vid
inträffande fel hos oljefyllda apparater.
Transformatorer och oljeströmbrytare uppställas därför
i explosionssäkra celler av armerad betong
med utblåsningsöppning till fria luften samt
med rikliga avlopp för oljan vid fel och
eventuell brand. Kapslade inomhusställverk för
spänningar av storleksordningen 6—10 kV
bli numera allt vanligare. I dessa äro
sam-lingsskenor, mättransformatorer,
strömbrytare o. dyl. apparater beröringsskyddat och
mekaniskt robust inkapslade i ett hölje av
gjutjärn eller svetsad plåtkonstruktion,
samlings-skenorna vanl. ingjutna i någon isolermassa.
De kapslade ställverken göra det möjligt att
väl utnyttja byggnadsutrymmet, vilket
förhållande särskilt vid städernas elverk visat
sig vara av stor betydelse. F. D-n.
Kapslat ställverk.
XXI. 38
