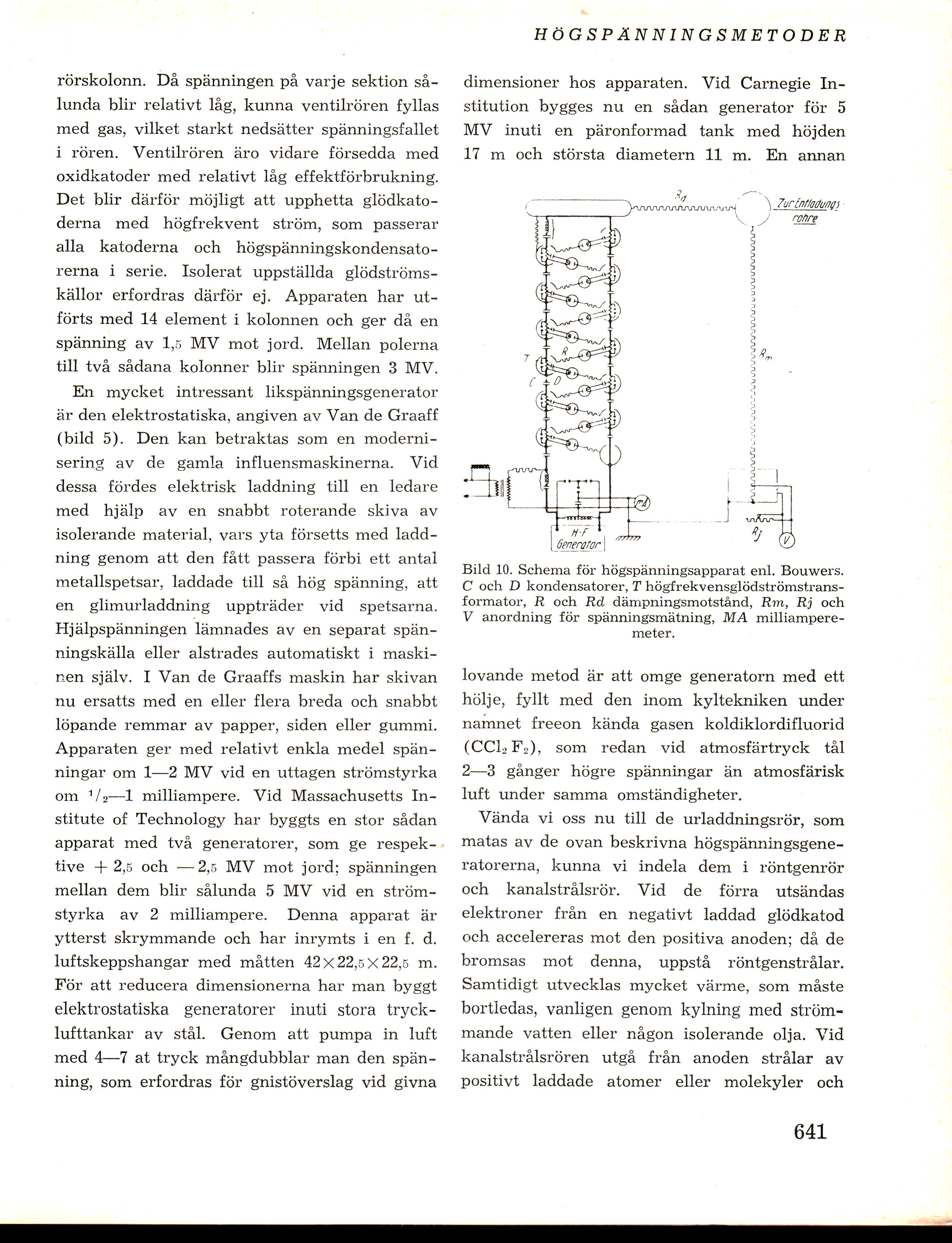

HÖGSPÄNNINGSMETODER
rörskolonn. Då spänningen på varje sektion
sålunda blir relativt låg, kunna ventilrören fyllas
med gas, vilket starkt nedsätter spänningsfallet
i rören. Ventilrören äro vidare försedda med
oxidkatoder med relativt låg effektförbrukning.
Det blir därför möjligt att upphetta
glödkato-derna med högfrekvent ström, som passerar
alla katoderna och
högspänningskondensato-rerna i serie. Isolerat uppställda
glödströms-källor erfordras därför ej. Apparaten har
utförts med 14 element i kolonnen och ger då en
spänning av 1,5 MV mot jord. Mellan polerna
till två sådana kolonner blir spänningen 3 MV.
En mycket intressant likspänningsgenerator
är den elektrostatiska, angiven av Van de Graaff
(bild 5). Den kan betraktas som en
modernisering av de gamla influensmaskinerna. Vid
dessa fördes elektrisk laddning till en ledare
med hjälp av en snabbt roterande skiva av
isolerande material, vars yta försetts med
laddning genom att den fått passera förbi ett antal
metallspetsar, laddade till så hög spänning, att
en glimurladdning uppträder vid spetsarna.
Hjälpspänningen lämnades av en separat
spänningskälla eller alstrades automatiskt i
maskinen själv. I Van de Graaffs maskin har skivan
nu ersatts med en eller flera breda och snabbt
löpande remmar av papper, siden eller gummi.
Apparaten ger med relativt enkla medel
spänningar om 1—2 MV vid en uttagen strömstyrka
om V2—1 milliampere. Vid Massachusetts
In-stitute of Technology har byggts en stor sådan
apparat med två generatorer, som ge
respektive + 2,5 och —2,5 MV mot jord; spänningen
mellan dem blir sålunda 5 MV vid en
strömstyrka av 2 milliampere. Denna apparat är
ytterst skrymmande och har inrymts i en f. d.
luftskeppshangar med måtten 42X22,5X22,5 m.
För att reducera dimensionerna har man byggt
elektrostatiska generatorer inuti stora
tryck-lufttankar av stål. Genom att pumpa in luft
med 4—7 at tryck mångdubblar man den
spänning, som erfordras för gnistöverslag vid givna
dimensioner hos apparaten. Vid Carnegie
Institution bygges nu en sådan generator för 5
MV inuti en päronformad tank med höjden
17 m och största diametern 11 m. En annan
Vuwm/vwuimn-u
7ur(ntlMamy
J roftre
\ Generator |
-i-J’
\jyAnr— —
*J ©
Bild 10. Schema för högspänningsapparat enl. Bouwers.
C och D kondensatorer, T
högfrekvensglödströmstrans-formator, R och Rd dämpningsmotstånd, Rm, Rj och
V anordning för spänningsmätning, MA
milliampere-meter.
lovande metod är att omge generatorn med ett
hölje, fyllt med den inom kyltekniken under
namnet freeon kända gasen koldiklordifluorid
(CCL>F2), som redan vid atmosfärtryck tål
2—3 gånger högre spänningar än atmosfärisk
luft under samma omständigheter.
Vända vi oss nu till de urladdningsrör, som
matas av de ovan beskrivna
högspänningsgene-ratorerna, kunna vi indela dem i röntgenrör
och kanalstrålsrör. Vid de förra utsändas
elektroner från en negativt laddad glödkatod
och accelereras mot den positiva anoden; då de
bromsas mot denna, uppstå röntgenstrålar.
Samtidigt utvecklas mycket värme, som måste
bortledas, vanligen genom kylning med
strömmande vatten eller någon isolerande olja. Vid
kanalstrålsrören utgå från anoden strålar av
positivt laddade atomer eller molekyler och
641
