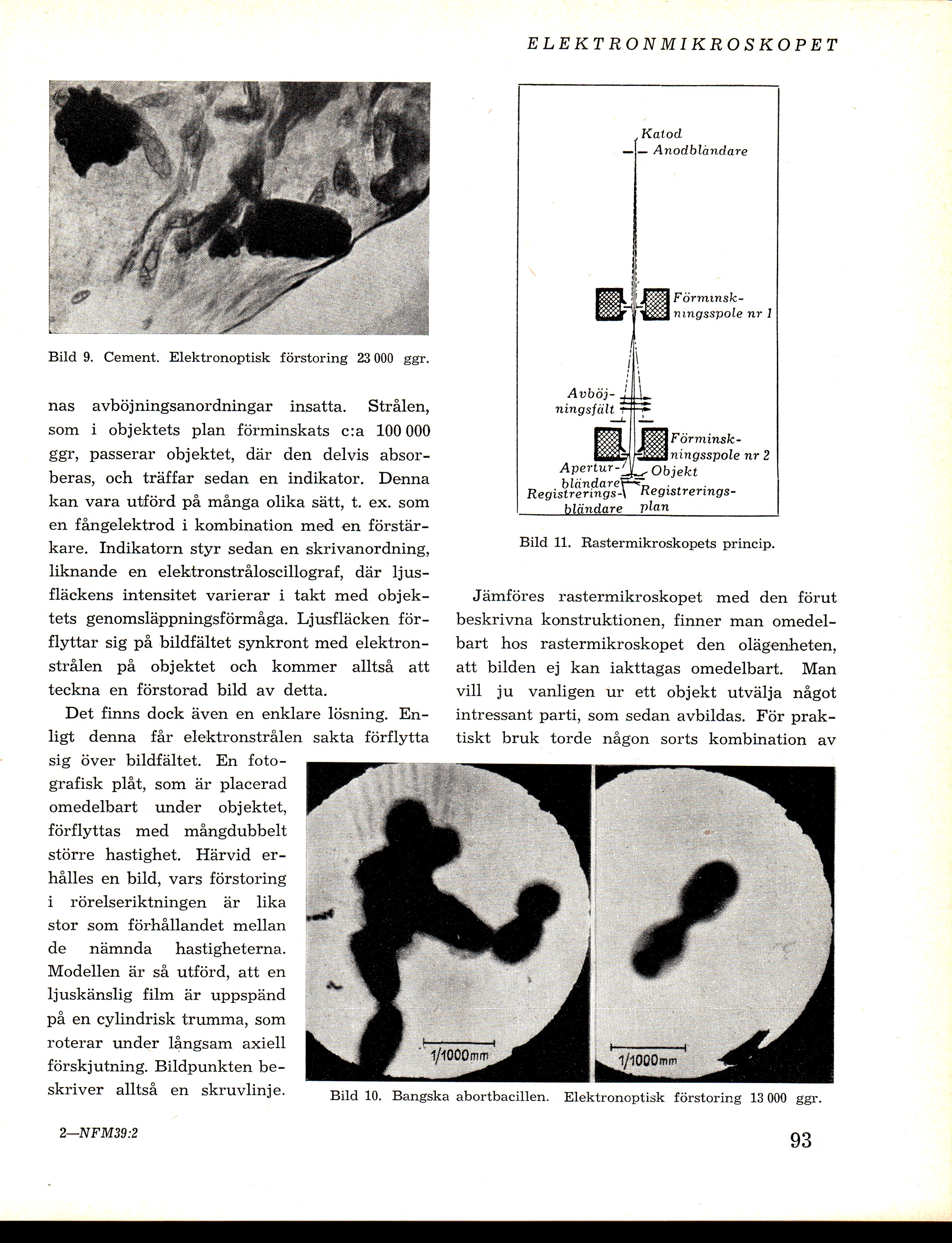

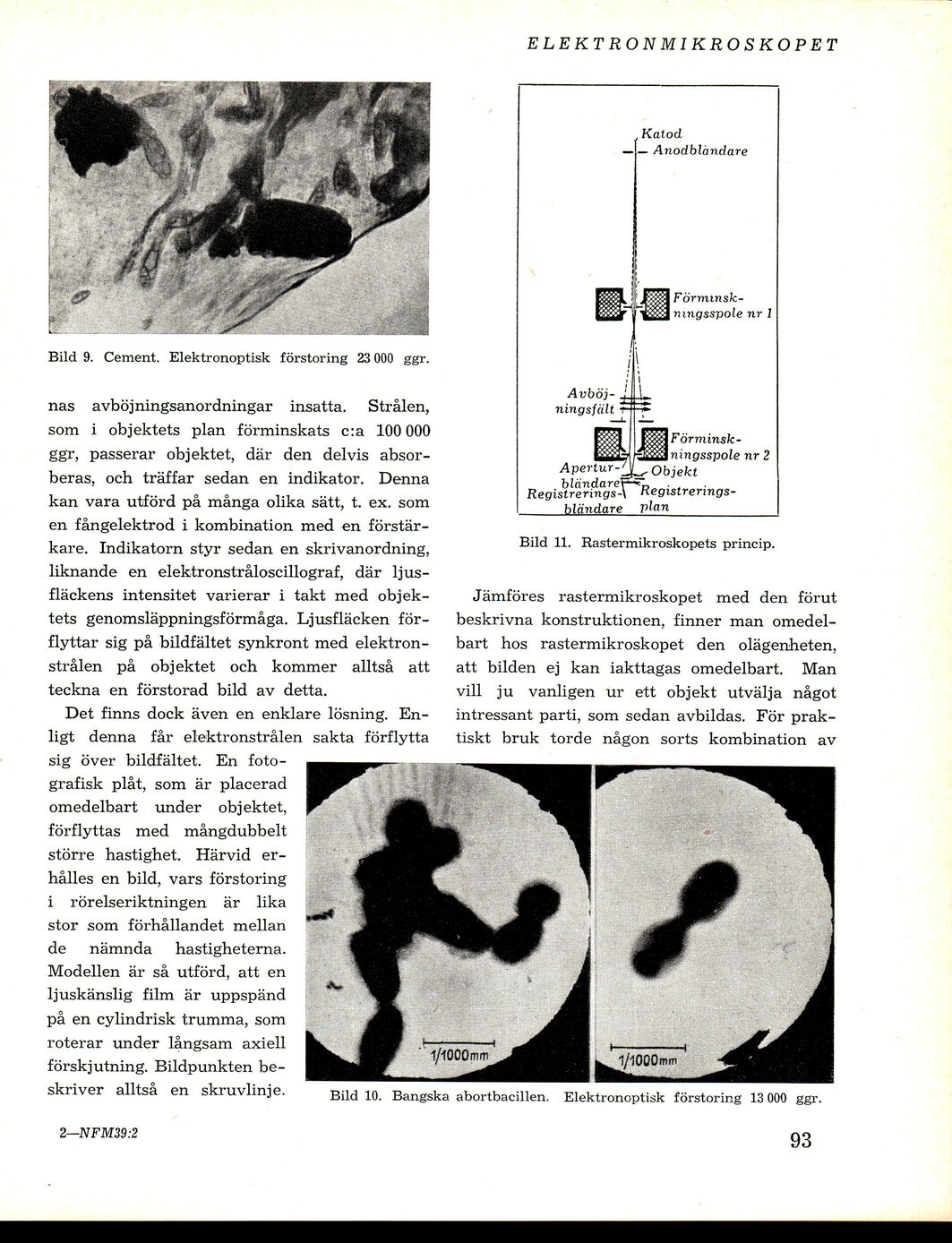

ELEKTRONMIKROSKOPET
Bild 9. Cement. Elektronoptisk förstoring 23 000 ggr.
nas avböjningsanordningar insatta. Strålen,
som i objektets plan förminskats c:a 100 000
ggr, passerar objektet, där den delvis
absorberas, och träffar sedan en indikator. Denna
kan vara utförd på många olika sätt, t. ex. som
en fångelektrod i kombination med en
förstärkare. Indikatorn styr sedan en skrivanordning,
liknande en elektronstråloscillograf, där
ljusfläckens intensitet varierar i takt med
objektets genomsläppningsförmåga. Ljusfläcken
förflyttar sig på bildfältet synkront med
elektron-strålen på objektet och kommer alltså att
teckna en förstorad bild av detta.
Det finns dock även en enklare lösning.
Enligt denna får elektronstrålen sakta förflytta
sig över bildfältet. En
fotografisk plåt, som är placerad
omedelbart under objektet,
förflyttas med mångdubbelt
större hastighet. Härvid
er-hålles en bild, vars förstoring
i rörelseriktningen är lika
stor som förhållandet mellan
de nämnda hastigheterna.
Modellen är så utförd, att en
ljuskänslig film är uppspänd
på en cylindrisk trumma, som
roterar under långsam axiell
förskjutning. Bildpunkten
beskriver alltså en skruvlinje.
Katod
— Anodblandare
B" ’ J^^ Förminslc-
•^^ningsspole nr 1
j \
Avböj- j \
ningsfält -r
—L
^^Förminsfc-
{^^ningsspole nr 2
Apertur-A ^Objekt
bländare^ Registrerings^ Registrerings-
bländare plan
Bild 11. Rastermikroskopets princip.
Jämföres rastermikroskopet med den förut
beskrivna konstruktionen, finner man
omedelbart hos rastermikroskopet den olägenheten,
att bilden ej kan iakttagas omedelbart. Man
vill ju vanligen ur ett objekt utvälja något
intressant parti, som sedan avbildas. För
praktiskt bruk torde någon sorts kombination av
2—NFM39:2
1/tOCO»»),
Bild 10. Bangska abortbacillen. Elektronoptisk förstoring 13 000 ggr.
93
