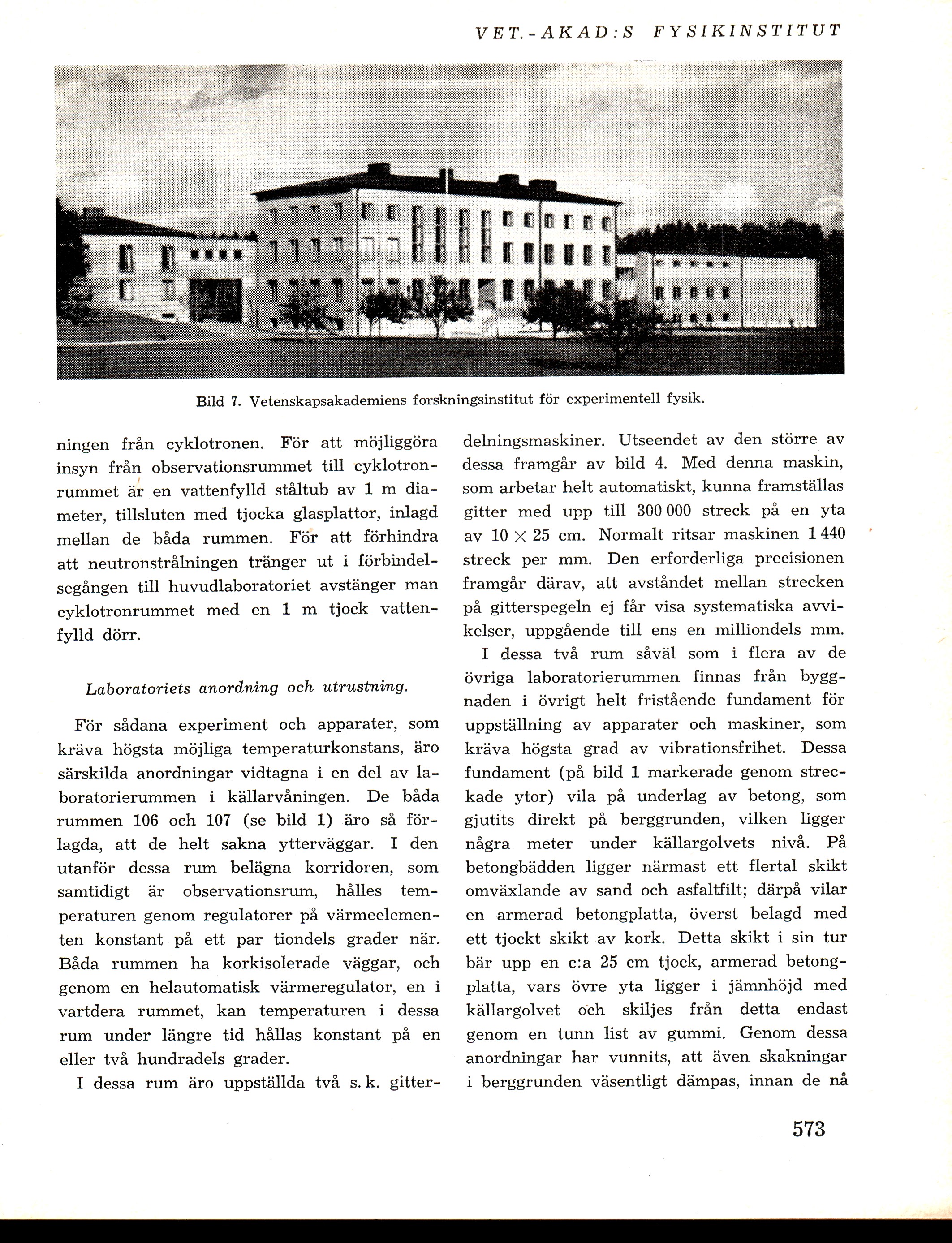

Bild 7. Vetenskapsakademiens forskningsinstitut för experimentell fysik.
ningen från cyklotronen. För att möjliggöra
insyn från observationsrummet till
cyklotron-rummet är en vattenfylld ståltub av 1 m
diameter, tillsluten med tjocka glasplattor, inlagd
mellan de båda rummen. För att förhindra
att neutronstrålningen tränger ut i
förbindelsegången till huvudlaboratoriet avstänger man
cyklotronrummet med en 1 m tjock
vatten-fylld dörr.
Laboratoriets anordning och utrustning.
För sådana experiment och apparater, som
kräva högsta möjliga temperaturkonstans, äro
särskilda anordningar vidtagna i en del av
laboratorierummen i källarvåningen. De båda
rummen 106 och 107 (se bild 1) äro så
förlagda, att de helt sakna ytterväggar. I den
utanför dessa rum belägna korridoren, som
samtidigt är observationsrum, hålles
temperaturen genom regulatorer på
värmeelementen konstant på ett par tiondels grader när.
Båda rummen ha korkisolerade väggar, och
genom en helautomatisk värmeregulator, en i
vartdera rummet, kan temperaturen i dessa
rum under längre tid hållas konstant på en
eller två hundradels grader.
I dessa rum äro uppställda två s. k. gitter-
delningsmaskiner. Utseendet av den större av
dessa framgår av bild 4. Med denna maskin,
som arbetar helt automatiskt, kunna framställas
gitter med upp till 300 000 streck på en yta
av 10 X 25 cm. Normalt ritsar maskinen 1 440
streck per mm. Den erforderliga precisionen
framgår därav, att avståndet mellan strecken
på gitterspegeln ej får visa systematiska
avvikelser, uppgående till ens en milliondels mm.
I dessa två rum såväl som i flera av de
övriga laboratorierummen finnas från
byggnaden i övrigt helt fristående fundament för
uppställning av apparater och maskiner, som
kräva högsta grad av vibrationsfrihet. Dessa
fundament (pä bild 1 markerade genom
streckade ytor) vila på underlag av betong, som
gjutits direkt på berggrunden, vilken ligger
några meter under källargolvets nivå. På
betongbädden ligger närmast ett flertal skikt
omväxlande av sand och asfaltfilt; därpå vilar
en armerad betongplatta, överst belagd med
ett tjockt skikt av kork. Detta skikt i sin tur
bär upp en c:a 25 cm tjock, armerad
betongplatta, vars övre yta ligger i jämnhöjd med
källargolvet och skiljes från detta endast
genom en tunn list av gummi. Genom dessa
anordningar har vunnits, att även skakningar
i berggrunden väsentligt dämpas, innan de nå
573
