JERNBANEBROEN OVER LIMFJORDEN.
101

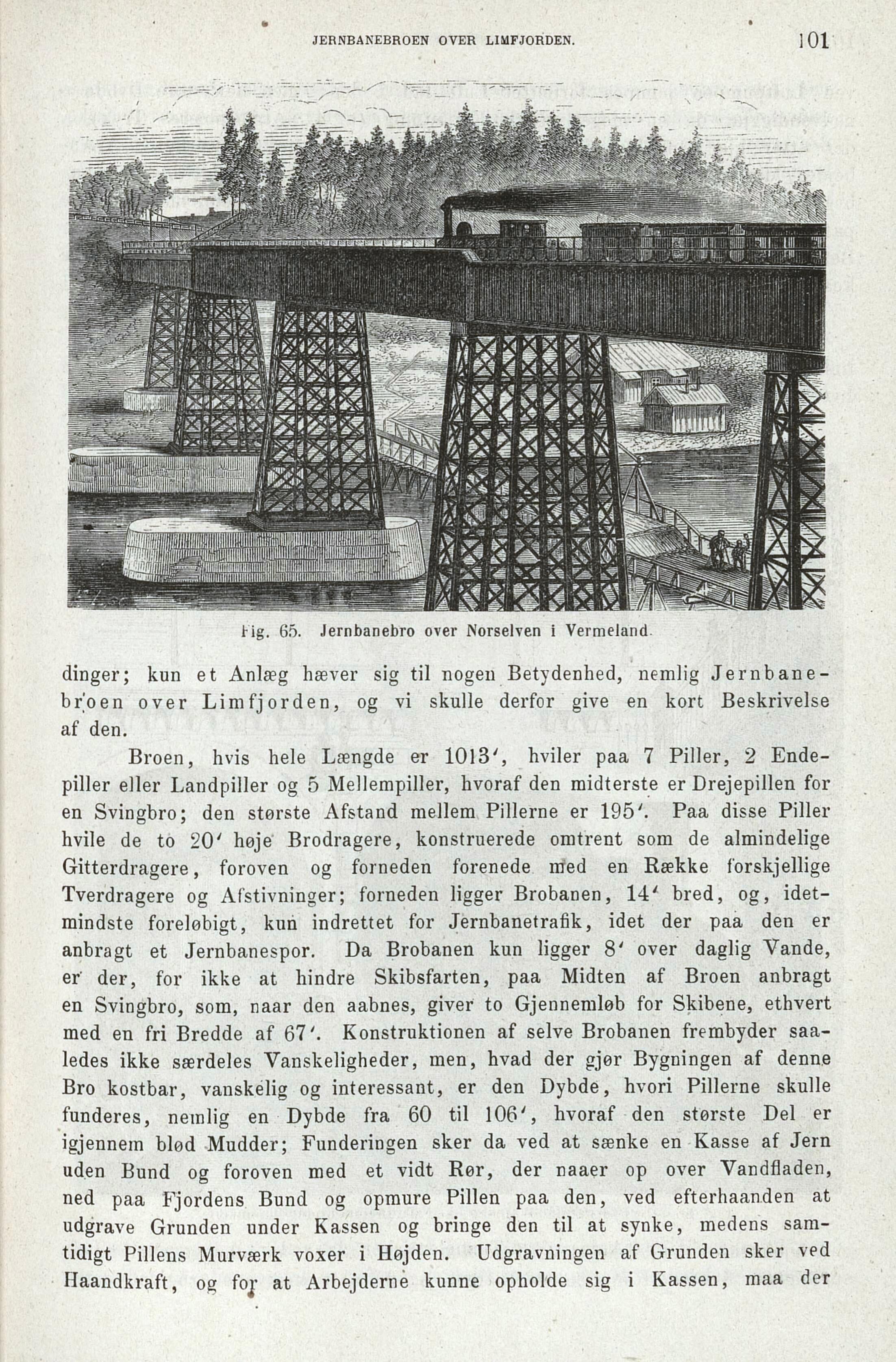

Hg. 65. Jernbanebro over Norselven i Vermeland
dinger; kun et Anlæg hæver sig til nogen Betydenhed, nemlig
Jernbanebroen over Limfjorden, og vi skulle derfor give en kort Beskrivelse
af den.
Broen, hvis hele Længde er 1013’, hviler paa 7 Piller, 2
Endepiller eller Landpiller og 5 Mellempiller, hvoraf den midterste er Drejepillen for
en Svingbro; den største Afstand mellem Pillerne er 195’. Paa disse Piller
hvile de to 20’ høje Brodragere, konstruerede omtrent som de almindelige
Gitterdragere, foroven og forneden forenede med en Række forskjellige
Tverdragere og Afstivninger; forneden ligger Brobanen, 14’ bred, og,
idet-mindste foreløbigt, kun indrettet for Jernbanetrafik, idet der paa den er
anbragt et Jernbanespor. Da Brobanen kun ligger 8’ over daglig Vande,
er der, for ikke at hindre Skibsfarten, paa Midten af Broen anbragt
en Svingbro, som, naar den aabnes, giver to Gjennemløb for Skibene, ethvert
med en fri Bredde af 67’. Konstruktionen af selve Brobanen frembyder
saaledes ikke særdeles Vanskeligheder, men, hvad der gjør Bygningen af denne
Bro kostbar, vanskelig og interessant, er den Dybde, hvori Pillerne skulle
funderes, nemlig en Dybde fra 60 til 106’, hvoraf den største Del er
igjennem blød Mudder; Funderingen sker da ved at sænke en Kasse af Jern
uden Bund og foroven med et vidt Rør, der naaer op over Vandfladen,
ned paa Fjordens Bund og opmure Pillen paa den, ved efterhaanden at
udgrave Grunden under Kassen og bringe den til at synke, medens
samtidigt Pillens Murværk voxer i Højden. Udgravningen af Grunden sker ved
Haandkraft, og foj at Arbejderne kunne opholde sig i Kassen, maa der
