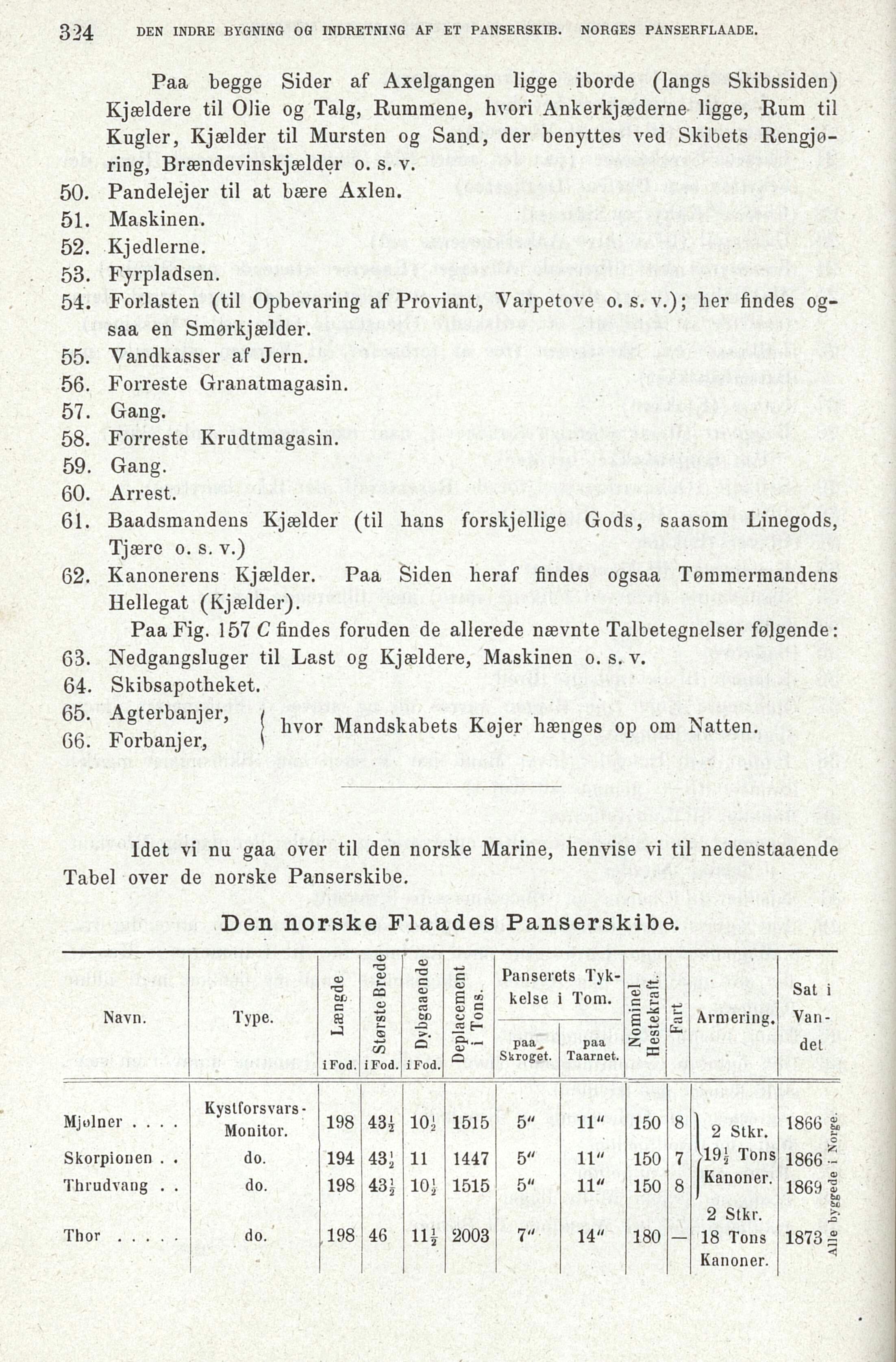

324 DEN INDRE BYGNING OG INDRETNING AF ET PANSERSKIB. NORGES PANSERFLAADE.
Paa begge Sider af Axelgangen ligge iborde (langs Skibssiden)
Kjældere til Olie og Talg, Rummene, hvori Ankerkjæderne ligge, Rum til
Kugler, Kjælder til Mursten og Sand, der benyttes ved Skibets
Rengjø-ring, Brændevinskjælder o. s. v.
50. Pandelejer til at bære Axlen.
51. Maskinen.
52. Kjedlerne.
53. Fyrpladsen.
54. Forlasten (til Opbevaring af Proviant, Varpetove o. s. v.); her findes
ogsaa en Smørkjælder.
55. Vandkasser af Jern.
56. Forreste Granatmagasin.
57. Gang.
58. Forreste Krudtmagasin.
59. Gang.
60. Arrest.
61. Baadsmandens Kjælder (til hans forskjellige Gods, saasom Linegods,
Tjære o. s. v.)
62. Kanonerens Kjælder. Paa Siden heraf findes ogsaa Tømmermandens
Hellegat (Kjælder).
Paa Fig. 157 C findes foruden de allerede nævnte Talbetegnelser følgende:
63. Nedgangsluger til Last og Kjældere, Maskinen o. s. v.
64. Skibsapotheket.
65. Agterbanier, / . __ , . . ± TZ • i xt x
. hvor Mandskabets Køter hænges op om Natten.
66. Forbanjer, i J & i
Idet vi nu gaa over til den norske Marine, henvise vi til nedenstaaende
Tabel over de norske Panserskibe.
Den norske Flaades Panserskibe.
Navn. Type. ? Længde 5 Største Brede cx 5 Dvbgaaende Deplacement i Tons. Panserets
Tykkelse i Tom. Nominel Hestekraft. Fart Armering. Sat i
Vandet
paa^ Skroget. paa Taarnet.
Mjølner .... Kystforsvars
-Monitor. 198 434 101 1515 5" 11“ 150 8 I 2 Stkr. 1866 £ O
Skorpionen . . do. 194 434 11 1447 5" 11“ 150 7 >194 Tons 1866 *
Thrudvang . . do. 198 434 10} 1515 5" 11" 150 8 Kanoner. 1869 1
Thor do. 198 46 11} 2003 7“ 14" 180 — 2 Stkr. 18 Tons bu 1873^
- Kanoner.
Alle byggede i Norge.
