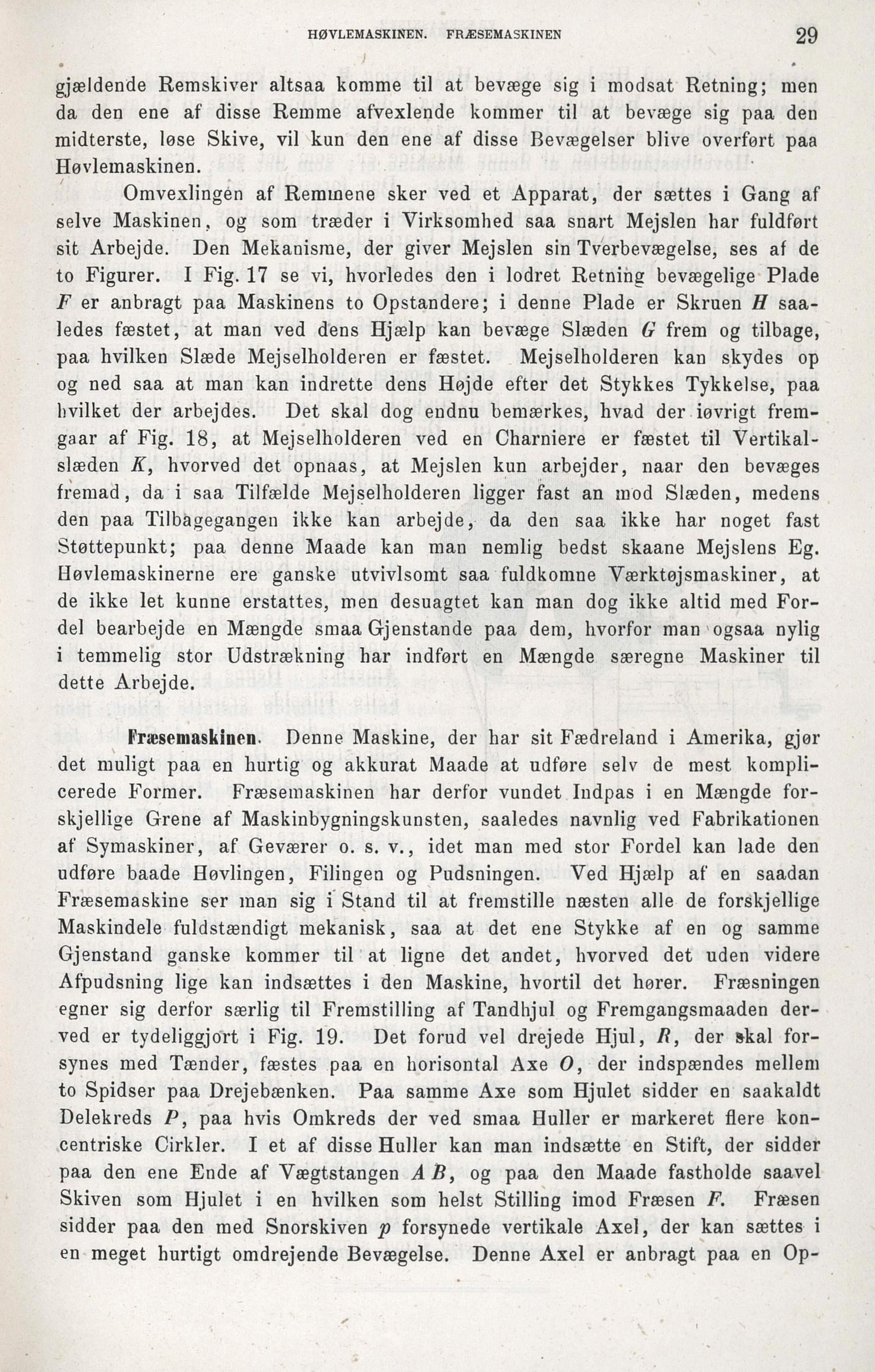

HØVLEMASKINEN. FRÆSEMASKINEN
29
gjældende Remskiver altsaa komme til at bevæge sig i modsat Retning; men
da den ene af disse Remme afvexlende kommer til at bevæge sig paa den
midterste, løse Skive, vil kun den ene af disse Bevægelser blive overført paa
Høvlemaskinen.
Omvexlingen af Remmene sker ved et Apparat, der sættes i Gang af
selve Maskinen, og som træder i Virksomhed saa snart Mejslen har fuldført
sit Arbejde. Den Mekanisme, der giver Mejslen sin Tverbevægelse, ses af de
to Figurer. I Fig. 17 se vi, hvorledes den i lodret Retning bevægelige Plade
F er anbragt paa Maskinens to Opstandere; i denne Plade er Skruen H
saa-ledes fæstet, at man ved dens Hjælp kan bevæge Slæden G frem og tilbage,
paa hvilken Slæde Mejselholderen er fæstet. Mejselholderen kan skydes op
og ned saa at man kan indrette dens Højde efter det Stykkes Tykkelse, paa
hvilket der arbejdes. Det skal dog endnu bemærkes, hvad der iøvrigt
frem-gaar af Fig. 18, at Mejselholderen ved en Charniere er fæstet til
Vertikalslæden K, hvorved det opnaas, at Mejslen kun arbejder, naar den bevæges
fremad, da i saa Tilfælde Mejselholderen ligger fast an mod Slæden, medens
den paa Tilbagegangen ikke kan arbejde, da den saa ikke har noget fast
Støttepunkt; paa denne Maade kan man nemlig bedst skaane Mejslens Eg.
Høvlemaskinerne ere ganske utvivlsomt saa fuldkomne Værktøjsmaskiner, at
de ikke let kunne erstattes, men desuagtet kan man dog ikke altid med
Fordel bearbejde en Mængde smaa Gjenstande paa dem, hvorfor man ogsaa nylig
i temmelig stor Udstrækning har indført en Mængde særegne Maskiner til
dette Arbejde.
Fræsemaskinen. Denne Maskine, der har sit Fædreland i Amerika, gjør
det muligt paa en hurtig og akkurat Maade at udføre selv de mest
komplicerede Former. Fræsemaskinen har derfor vundet Indpas i en Mængde
forskjellige Grene af Maskinbygningskunsten, saaledes navnlig ved Fabrikationen
af Symaskiner, af Geværer o. s. v., idet man med stor Fordel kan lade den
udføre baade Høvlingen, Filingen og Pudsningen. Ved Hjælp af en saadan
Fræsemaskine ser man sig i Stand til at fremstille næsten alle de forskjellige
Maskindele fuldstændigt mekanisk, saa at det ene Stykke af en og samme
Gjenstand ganske kommer til at ligne det andet, hvorved det uden videre
Afpudsning lige kan indsættes i den Maskine, hvortil det hører. Fræsningen
egner sig derfor særlig til Fremstilling af Tandhjul og Fremgangsmaaden
derved er tydeliggjort i Fig. 19. Det forud vel drejede Hjul, R, der »kal
forsynes med Tænder, fæstes paa en horisontal Axe O, der indspændes mellem
to Spidser paa Drejebænken. Paa samme Axe som Hjulet sidder en saakaldt
Delekreds P, paa hvis Omkreds der ved smaa Huller er markeret flere
koncentriske Cirkler. I et af disse Huller kan man indsætte en Stift, der sidder
paa den ene Ende af Vægtstangen A B, og paa den Maade fastholde saavel
Skiven som Hjulet i en hvilken som helst Stilling imod Fræsen F. Fræsen
sidder paa den med Snorskiven p forsynede vertikale Axel, der kan sættes i
en meget hurtigt omdrejende Bevægelse. Denne Axel er anbragt paa en
Op
