78
REPETER- ELLER MAGASINGEVÆRET.
landene have som nyt System antaget Beaumontgeværet, en Modifikation
af Chassepotgeværet, indrettet til Metalpatron, og hvoraf der i Fig. 58 er vist
en Afbildning; dette Gevær har den Ejendommelighed, at Fjederen, der driver
Slagstiften, er anbragt i Cylinderstykkets Haandtag.
Alle disse Geværer ere saakaldte Enkeltladere, det vil sige Skytten
maa for hvert nyt Skud indlægge en ny Patron. Hvorvel der, som vi have
set, ofte kun behøves 3 Greb for atter at gjøre Geværet skudfærdigt, er dette
endnu ikke fundet tilstrækkeligt overfor Fordringerne til et hurtigtskydende
Gevær, hvorfor man har indført Repeter- eller Magasingeværer, som
have deres Navn af, at de føre et Antal Patroner i et i Kolben eller under
Løbet værende Magasin, hvorfra de ved Trykket af en Spiralfjeder
efterhaanden bringes ind i Løbet. Amerikaneren Spencers Gevær er det første
af dette Slags, som har været prøvet i Felten, og Generalerne Grant og
Sheridan have udtalt sig særdeles fordelagtigt om dets Præstationer. Dets
Magasin, som rummer’ 7 Patroner, befinder sig i et særskilt Rør i Kolben og
kan tages ud og lades. Føres Bøjlen b, der har sit Omdrejningspunkt i k
(Fig. 52—56 I. og IL), fremad, driver den ved Hjælp af Stiften d, og idet

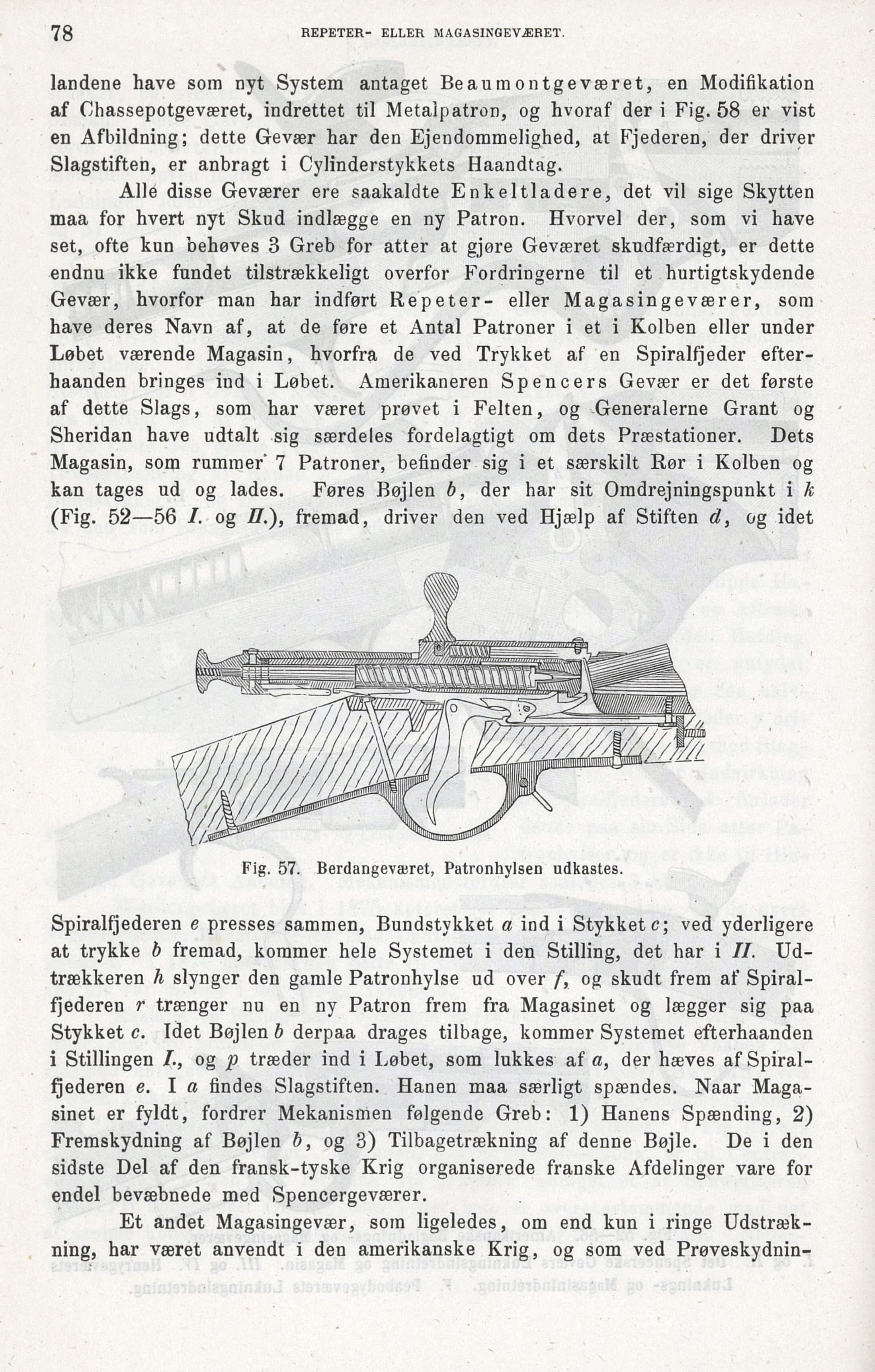

Fig. 57. Berdangeværet, Patronhylsen udkastes.
Spiralfjederen e presses sammen, Bundstykket a ind i Stykket c; ved yderligere
at trykke b fremad, kommer hele Systemet i den Stilling, det har i II.
Udtrækkeren h slynger den gamle Patronhylse ud over f, og skudt frem af
Spiralfjederen r trænger nu en ny Patron frem fra Magasinet og lægger sig paa
Stykket c. Idet Bøjlen b derpaa drages tilbage, kommer Systemet efterhaanden
i Stillingen I., og p træder ind i Løbet, som lukkes af a, der hæves af
Spiralfjederen e. I a findes Slagstiften. Hanen maa særligt spændes. Naar
Magasinet er fyldt, fordrer Mekanismen følgende Greb: 1) Hanens Spænding, 2)
Fremskydning af Bøjlen b, og 3) Tilbagetrækning af denne Bøjle. De i den
sidste Del af den fransk-tyske Krig organiserede franske Afdelinger vare for
endel bevæbnede med Spencergeværer.
Et andet Magasingevær, som ligeledes, om end kun i ringe
Udstrækning, har været anvendt i den amerikanske Krig, og som ved Prøveskydnin-
