REPETER- ELLER MAGASINGEVÆRET.
79
gerne i Schweits vandt Prisen, er det af Tyler Henry fra Newhawen i
Kon-nektikut konstruerede, efter ham opkaldte og af Newhawen arms company,
navnlig til privat Brug i store Masser forfærdigede Gevær, hvoraf der i III.
og IV. er givet en Afbildning. Magasinet sidder under Løbet og rummer 15
Patroner. For at undgaa den tidsspildende Ladning af Magasinet ovenfra er
der af Præsidenten i det nysnævnte Selskab, Winchester, foretaget en
Forbedring, efter hvilken den kan ske gjennem en Klap paa Siden af Geværet,
som efter denne Forandring fik Navn af Henry-Winchestergeværet.
Gaas der ud fra, at Magasinet er fyldt, fordrer Mekanismen følgende Greb:
1) Fremtrykning af Bøjlen f, hvis korte Arm f ved Hjælp af Kjædesystemet e e
trækker Bolten a, der tjener som Lukningsstykke, tilbage; ved Hjælp af de i
dens forreste Ende anbragte Hager gjør Bolten a tillige Tjeneste som
Udtrækker, medens den med sin bageste Ende trykker Hanen tilbage i den
spændte Stilling; ved f sættes tillige Vægtstangen d i Bevægelse, og denne
løfter en fra Magasinet fremtraadt Patron op bag den aabne Ende af Løbet;

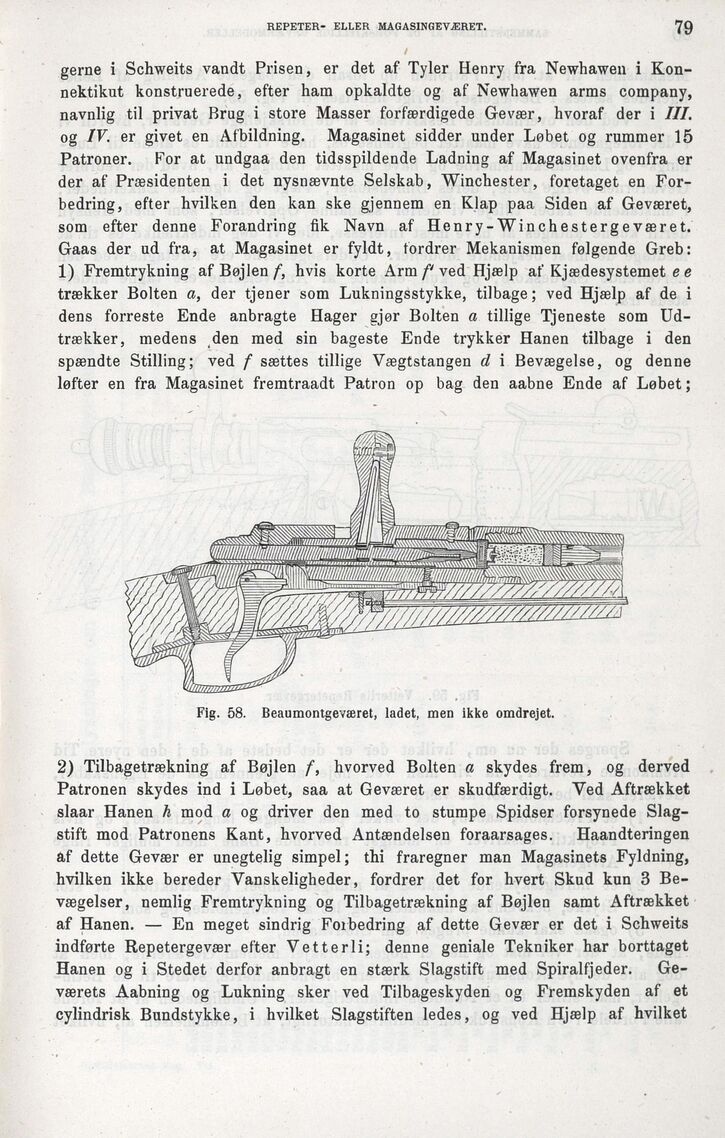

Fig. 58. Beaumontgeværet, ladet, men ikke omdrejet.
2) Tilbagetrækning af Bøjlen f, hvorved Bolten a skydes frem, og derved
Patronen skydes ind i Løbet, saa at Geværet er skudfærdigt. Ved Aftrækket
slaar Hanen h mod a og driver den med to stumpe Spidser forsynede
Slagstift mod Patronens Kant, hvorved Antændelsen foraarsages. Haandteringen
af dette Gevær er unegtelig simpel; thi fraregner man Magasinets Fyldning,
hvilken ikke bereder Vanskeligheder, fordrer det for hvert Skud kun 3
Bevægelser, nemlig Fremtrykning og Tilbagetrækning af Bøjlen samt Aftrækket
af Hanen. — En meget sindrig Foibedring af dette Gevær er det i Schweits
indførte Repetergevær efter Vetterli; denne geniale Tekniker har borttaget
Hanen og i Stedet derfor anbragt en stærk Slagstift med Spiralfjeder.
Geværets Aabning og Lukning sker ved Tilbageskyden og Fremskyden af et
cylindrisk Bundstykke, i hvilket Slagstiften ledes, og ved Hjælp af hvilket
