FREMGANGSMAADEN VED DREJNINGEN.
363
Arbejdets gode Beskaffenhed beror først og fremmest paa, at de tvende
Staaltappe, mellem hvilke Arbejdsstykket løber, ligge aldeles nøjagtigt ligefor
hinanden. De to Vanger, som danne Underlaget maa derfor være
særdeles omhyggeligt og nøjagtigt forarbejdede, og Renden imellem dem, hvori
Penoldokken løber, og som findes paa alle Drejebænke, maa overalt have
samme Bredde.
En langt fuldkomnere Slags Drejelad er den nu næsten overalt benyttede
Drejebænk med Hjul og Spindel. Begge disse Dele ere forbundne og
sættes i Bevægelse ved Hjælp af en Snor uden Ende paa samme Maade, som

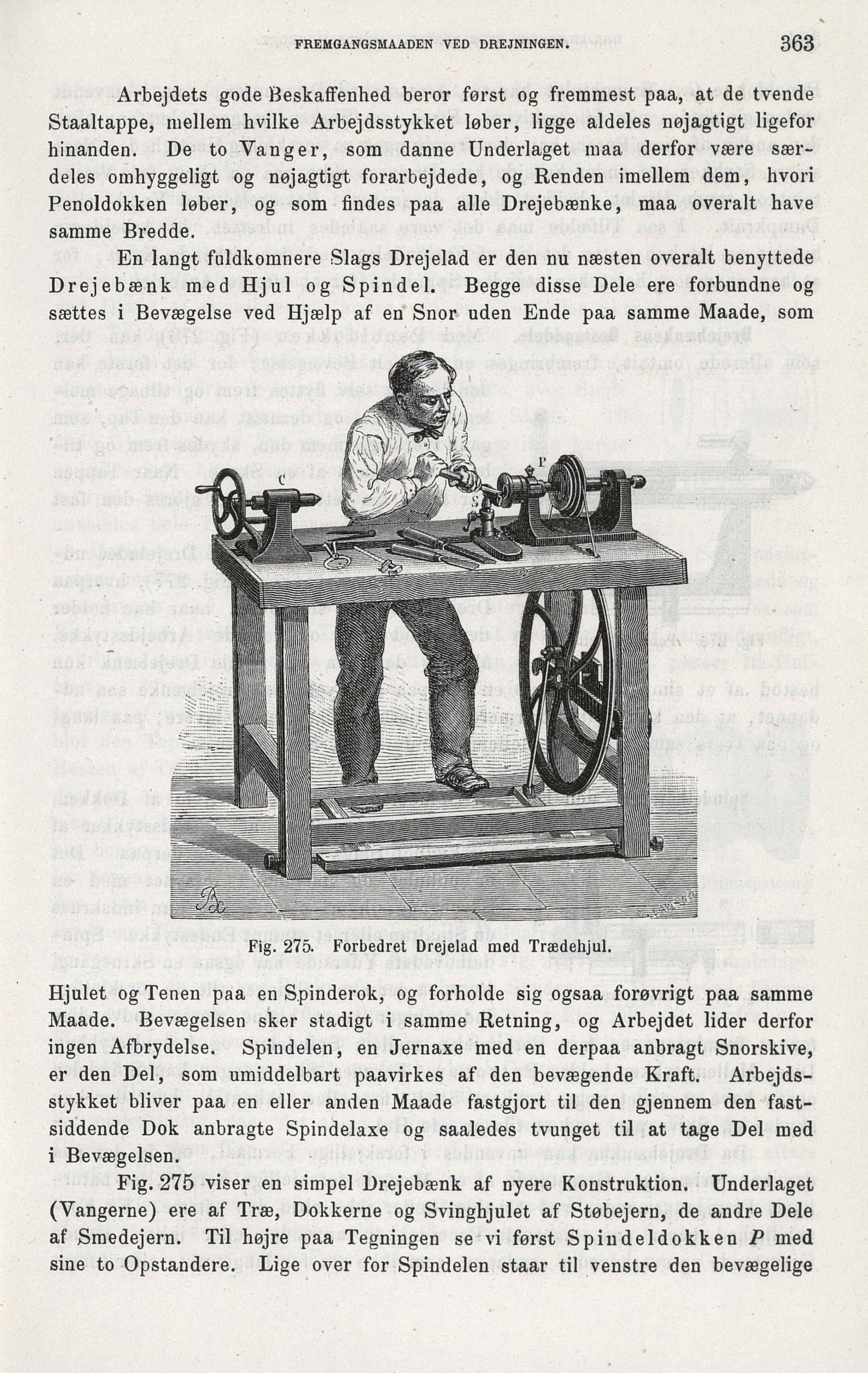

Fig. 275. Forbedret Drejelad med Trædehjul.
Hjulet og Tenen paa en Spinderok, og forholde sig ogsaa forøvrigt paa samme
Maade. Bevægelsen sker stadigt i samme Retning, og Arbejdet lider derfor
ingen Afbrydelse. Spindelen, en Jernaxe med en derpaa anbragt Snorskive,
er den Del, som umiddelbart paavirkes af den bevægende Kraft.
Arbejdsstykket bliver paa en eller anden Maade fastgjort til den gjennem den
fastsiddende Dok anbragte Spindelaxe og saaledes tvunget til at tage Del med
i Bevægelsen.
Fig. 275 viser en simpel Drejebænk af nyere Konstruktion. Underlaget
(Vangerne) ere af Træ, Dokkerne og Svinghjulet af Støbejern, de andre Dele
af Smedejern. Til højre paa Tegningen se vi først Spindeldokken P med
sine to Opstandere. Lige over for Spindelen staar til venstre den bevægelige
