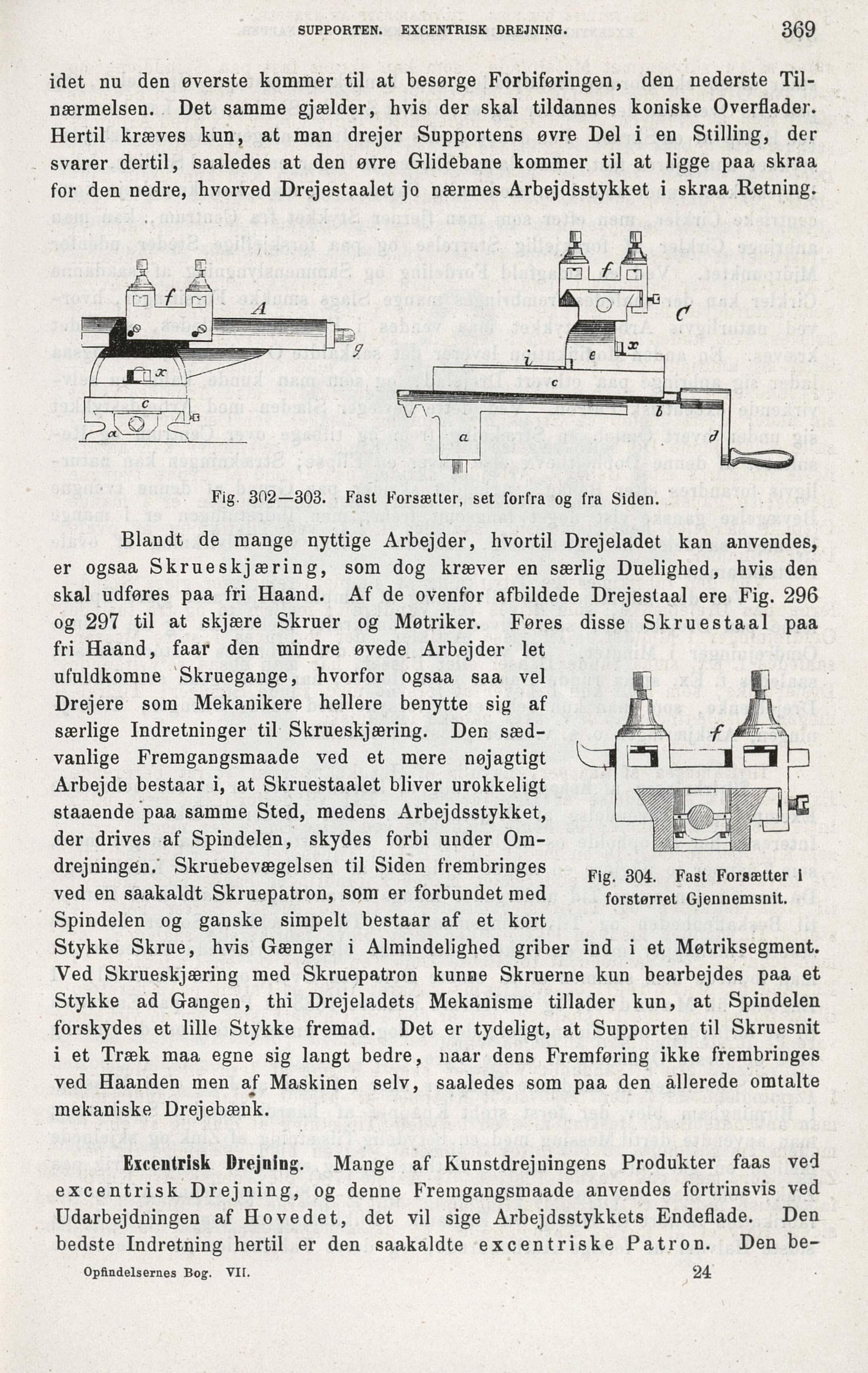

SUPPORTEN. EXCENTRISK DREJNING.
369
idet nu den øverste kommer til at besørge Forbiføringen, den nederste
Tilnærmelsen. Det samme gjælder, hvis der skal tildannes koniske Overflader.
Hertil kræves kun, at man drejer Supportens øvre Del i en Stilling, der
svarer dertil, saaledes at den øvre Glidebane kommer til at ligge paa skraa
for den nedre, hvorved Drejestaalet jo nærmes Arbejdsstykket i skraa Retning.
Fig. 302—303. Fast Forsætter, set forfra og fra Siden.
Fig. 304. Fast Forsætter 1
forstørret Gjennemsnit.
Blandt de mange nyttige Arbejder, hvortil Drejeladet kan anvendes,
er ogsaa Skrueskjæring, som dog kræver en særlig Duelighed, hvis den
skal udføres paa fri Haand. Af de ovenfor afbildede Drejestaal ere Fig. 296
og 297 til at skjære Skruer og Møtriker. Føres disse Skruestaal paa
fri Haand, faar den mindre øvede Arbejder let
ufuldkomne Skruegange, hvorfor ogsaa saa vel
Drejere som Mekanikere hellere benytte sig af
særlige Indretninger til Skrueskjæring. Den
sædvanlige Fremgangsmaade ved et mere nøjagtigt
Arbejde bestaar i, at Skruestaalet bliver urokkeligt
staaende paa samme Sted, medens Arbejdsstykket,
der drives af Spindelen, skydes forbi under
Omdrejningen. Skruebevægelsen til Siden frembringes
ved en saakaldt Skruepatron, som er forbundet med
Spindelen og ganske simpelt bestaar af et kort
Stykke Skrue, hvis Gænger i Almindelighed griber ind i et Møtriksegment.
Ved Skrueskjæring med Skruepatron kunne Skruerne kun bearbejdes paa et
Stykke ad Gangen, thi Drejeladets Mekanisme tillader kun, at Spindelen
forskydes et lille Stykke fremad. Det er tydeligt, at Supporten til Skruesnit
i et Træk maa egne sig langt bedre, naar dens Fremføring ikke frembringes
ved Haanden men aj Maskinen selv, saaledes som paa den allerede omtalte
mekaniske Drejebænk.
Excentrisk Drejning. Mange af Kunstdrejningens Produkter faas ved
excentrisk Drejning, og denne Fremgangsmaade anvendes fortrinsvis ved
üdarbejdningen af Hovedet, det vil sige Arbejdsstykkets Endeflade. Den
bedste Indretning hertil er den saakaldte excentriske Patron. Den
be-Opfindelsernes Bog. VII. 24
