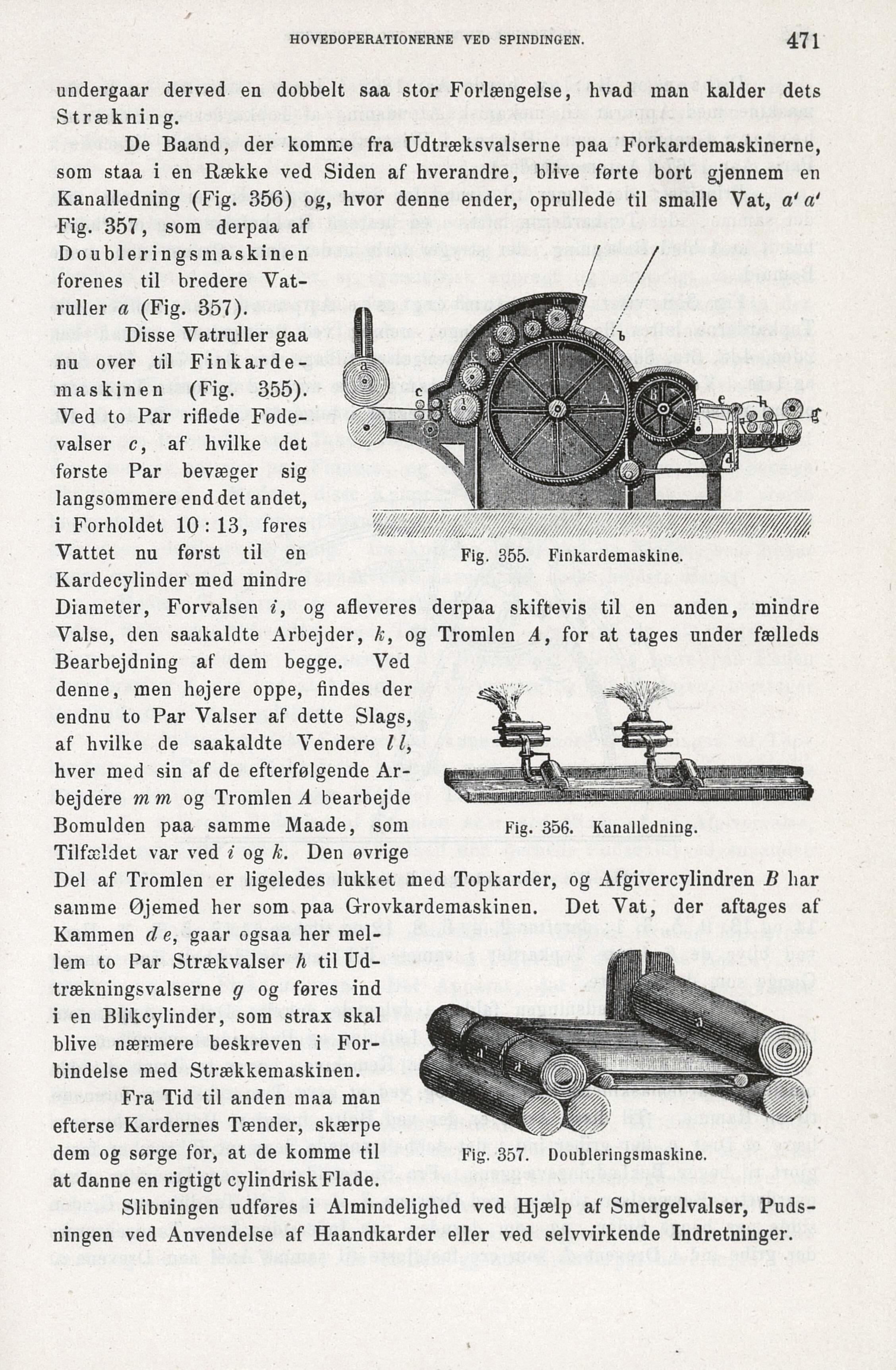

HOVEDOPERATIONERNE VED SPINDINGEN.
471
undergaar derved en dobbelt saa stor Forlængelse, hvad man kalder dets
Strækning.
De Baand, der komme fra Udtræksvalserne paa Forkardemaskinerne,
som staa i en Række ved Siden af hverandre, blive førte bort gjennem en
Kanalledning (Fig. 356) og, hvor denne ender, oprullede til smalle Vat, a‘ a‘
Fig. 357, som derpaa af
Doublerings maskinen
forenes til bredere
Vatruller a (Fig. 357).
Disse Vatruller gaa
nu over til
Finkarde-ma skin en (Fig. 355).
Ved to Par riflede
Føde-valser c, af hvilke det
første Par bevæger sig
langsommere enddet andet,
i Forholdet 10:13, føres
Vattet nu først til en
Kardecylinder med mindre
Diameter, Forvalsen i, og afleveres derpaa skiftevis til en anden, mindre
Valse, den saakaldte Arbejder, k, og Tromlen A, for at tages under fælleds
Bearbejdning af dem begge. Ved
denne, men højere oppe, findes der
endnu to Par Valser af dette Slags,
af hvilke de saakaldte Vendere 11,
hver med sin af de efterfølgende
Arbejdere m m og Tromlen A bearbejde
Bomulden paa samme Maade, som
Tilfældet var ved i og k. Den øvrige
Del af Tromlen er ligeledes lukket med Topkarder, og Afgivercylindren B har
samme Øjemed her som paa G-rovkardemaskinen. Det Vat, der aftages af
Kammen cl e, gaar ogsaa her
mellem to Par Strækvalser h til
Udtrækningsvalserne g og føres ind
i en Blikcylinder, som strax skal
blive nærmere beskreven i
Forbindelse med Strækkemaskinen.
Fra Tid til anden maa man
efterse Kårdernes Tænder, skærpe
dem og sørge for, at de komme til
at danne en rigtigt cylindrisk Flade.
Slibningen udføres i Almindelighed ved Hjælp af Smergelvalser,
Pudsningen ved Anvendelse af Haandkarder eller ved selvvirkende Indretninger.
Fig. 355. Finkardemaskine.
Fig. 356. Kanalledning.
Fig. 357. Doubleringsmaskine.
