MANOMETER, BAROMETER OG THERMOMETER.

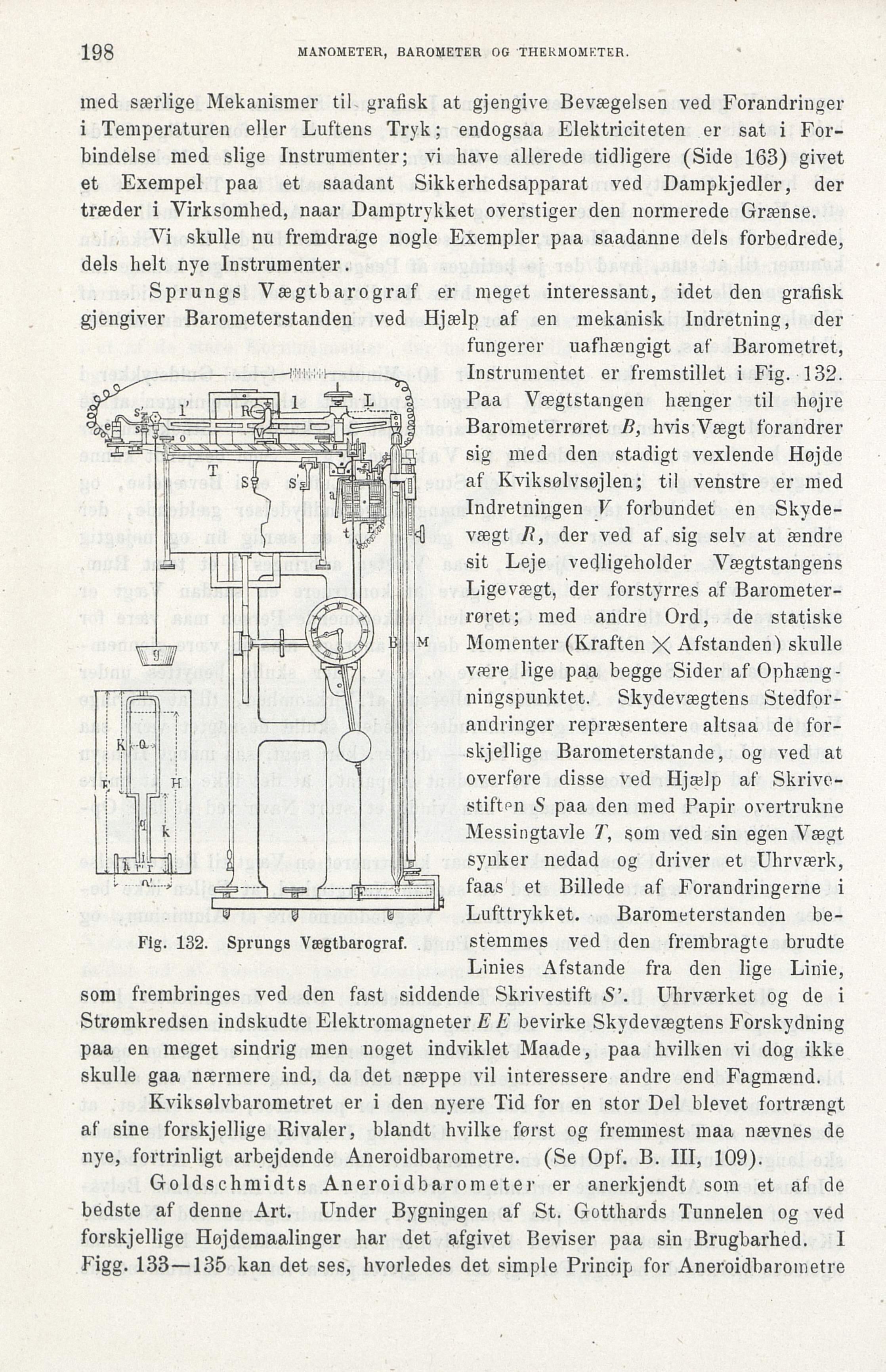

Fig. 132. Sprungs Vægtbarograf.
med særlige Mekanismer til grafisk at gjengive Bevægelsen ved Forandringer
i Temperaturen eller Luftens Tryk; endogsaa Elektriciteten er sat i
Forbindelse med slige Instrumenter; vi have allerede tidligere (Side 163) givet
et Exempel paa et saadant Sikkerhedsapparat ved Dampkjedler, der
træder i Virksomhed, naar Damptrykket overstiger den normerede Grænse.
Vi skulle nu fremdrage nogle Exempler paa saadanne dels forbedrede,
dels helt nye Instrumenter.
Sprungs Vægtbarograf er meget interessant, idet den grafisk
gjengiver Barometerstanden ved Hjælp af en mekanisk Indretning, der
fungerer uafhængigt af Barometret,
Instrumentet er fremstillet i Fig. 132.
Paa Vægtstangen hænger til højre
Barometerrøret B, hvis Vægt forandrer
sig med den stadigt vexlende Højde
af Kviksølvsøjlen; til venstre er med
Indretningen V forbundet en
Skyde-vægt B, der ved af sig selv at ændre
sit Leje vedligeholder Vægtstangens
Ligevægt, der forstyrres af
Barometerrøret; med andre Ord, de statiske
Momenter (Kraften X Afstanden) skulle
være lige paa begge Sider af
Ophængningspunktet. Skydevægtens
Stedforandringer repræsentere altsaa de
for-skjellige Barometerstande, og ved at
overføre disse ved Hjælp af
Skrive-stiftpn 5 paa den med Papir overtrukne
Messingtavle T, som ved sin egen Vægt
synker nedad og driver et Uhrværk,
faas et Billede af Forandringerne i
Lufttrykket. Barometerstanden
bestemmes ved den frembragte brudte
Linies Afstande fra den lige Linie,
som frembringes ved den fast siddende Skrivestift S’. Uhrværket og de i
Strømkredsen indskudte Elektromagneter E E bevirke Skydevægtens Forskydning
paa en meget sindrig men noget indviklet Maade, paa hvilken vi dog ikke
skulle gaa nærmere ind, da det næppe vil interessere andre end Fagmænd.
Kviksølvbarometret er i den nyere Tid for en stor Del blevet fortrængt
af sine forskjellige Rivaler, blandt hvilke først og fremmest maa nævnes de
nye, fortrinligt arbejdende Aneroidbarometre. (Se Opf. B. III, 109).
Goldschmidts Aneroidbarometer er anerkjendt som et af de
bedste af denne Art. Under Bygningen af St. Gotthards Tunnelen og ved
forskjellige Højdemaalinger har det afgivet Beviser paa sin Brugbarhed. I
Figg. 133—135 kan det ses, hvorledes det simple Princip for Aneroidbarometre
