228
DYNAMO-ELEKTRISKE MASKINER.
A B

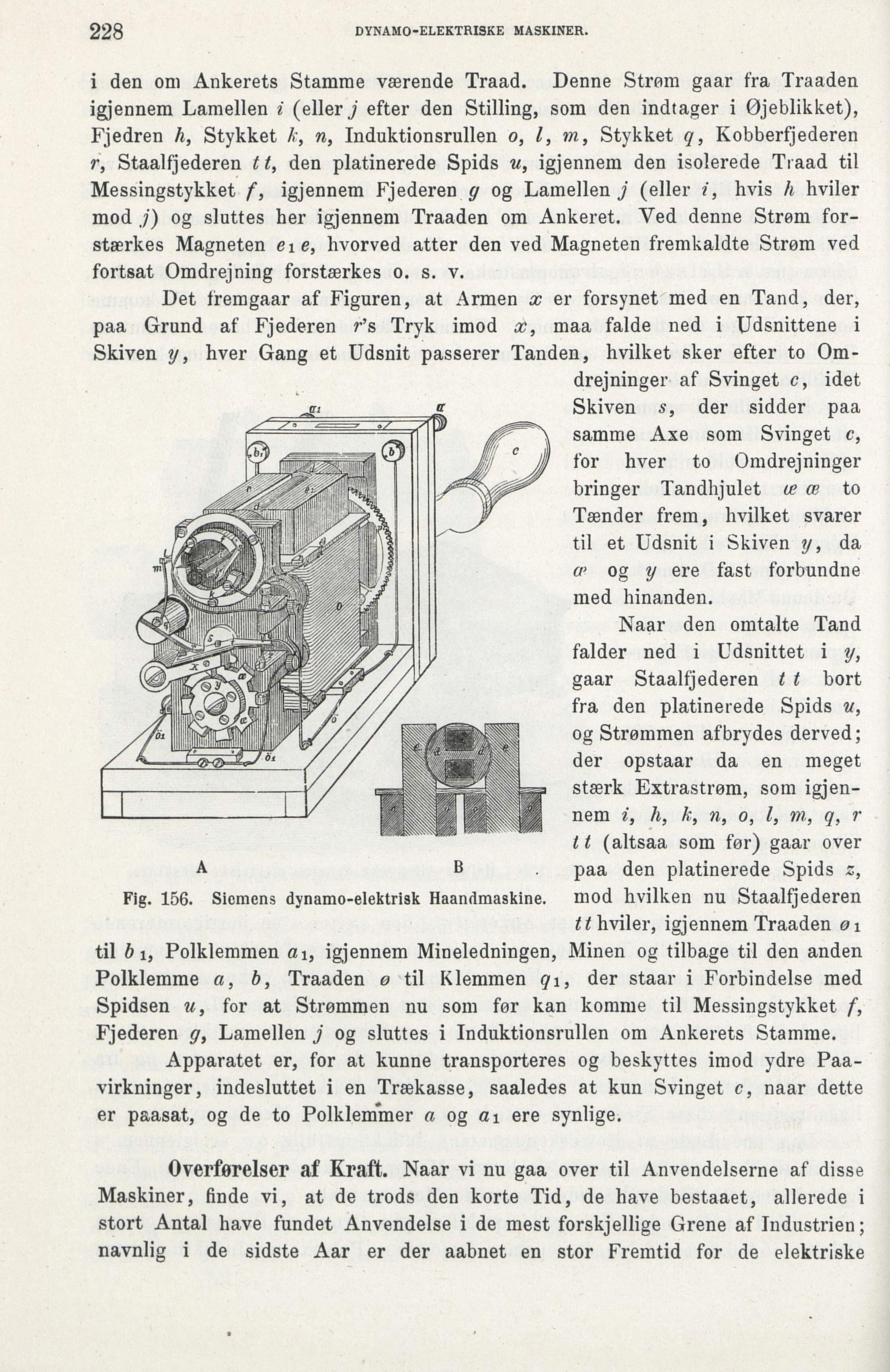

Fig. 156. Siemens dynamo-elektrisk Haandmaskine.
i den om Ankerets Stamme værende Traad. Denne Strøm gaar fra Traaden
igjennem Lamellen i (eller j efter den Stilling, som den indtager i Øjeblikket),
Fjedren h, Stykket Æ, n, Induktionsrullen o, l, m, Stykket q, Kobberfjederen
r, Staalfjederen t t, den platinerede Spids u, igjennem den isolerede Traad til
Messingstykket f, igjennem Fjederen g og Lamellen j (eller i, hvis h hviler
mod j) og sluttes her igjennem Traaden om Ankeret. Ved denne Strøm
forstærkes Magneten eie, hvorved atter den ved Magneten fremkaldte Strøm ved
fortsat Omdrejning forstærkes o. s. v.
Det fremgaar af Figuren, at Armen x er forsynet med en Tand, der,
paa Grund af Fjederen r’s Tryk imod x, maa falde ned i Udsnittene i
Skiven y, hver Gang et Udsnit passerer Tanden, hvilket sker efter to
Omdrejninger af Svinget c, idet
Skiven 5, der sidder paa
samme Axe som Svinget c,
for hver to Omdrejninger
bringer Tandhjulet æ æ to
Tænder frem, hvilket svarer
til et Udsnit i Skiven y, da
a> og y ere fast forbundne
med hinanden.
Naar den omtalte Tand
falder ned i Udsnittet i y,
gaar Staalfjederen t t bort
fra den platinerede Spids u,
og Strømmen afbrydes derved;
der opstaar da en meget
stærk Extrastrøm, som
igjennem i, h, k, n, o, l, m, q, r
11 (altsaa som før) gaar over
paa den platinerede Spids z,
mod hvilken nu Staalfjederen
t t hviler, igjennem Traaden øi
til bi, Polklemmen ai, igjennem Mineledningen, Minen og tilbage til den anden
Polklemme a, b, Traaden ø til Klemmen qi, der staar i Forbindelse med
Spidsen w, for at Strømmen nu som før kan komme til Messingstykket f,
Fjederen g, Lamellen j og sluttes i Induktionsrullen om Ankerets Stamme.
Apparatet er, for at kunne transporteres og beskyttes imod ydre
Paa-virkninger, indesluttet i en Trækasse, saaledes at kun Svinget c, naar dette
er paasat, og de to Polklemmer a og «i ere synlige.
Overførelser af Kraft. Naar vi nu gaa over til Anvendelserne af disse
Maskiner, finde vi, at de trods den korte Tid, de have bestaaet, allerede i
stort Antal have fundet Anvendelse i de mest forskjellige Grene af Industrien;
navnlig i de sidste Aar er der aabnet en stor Fremtid for de elektriske
