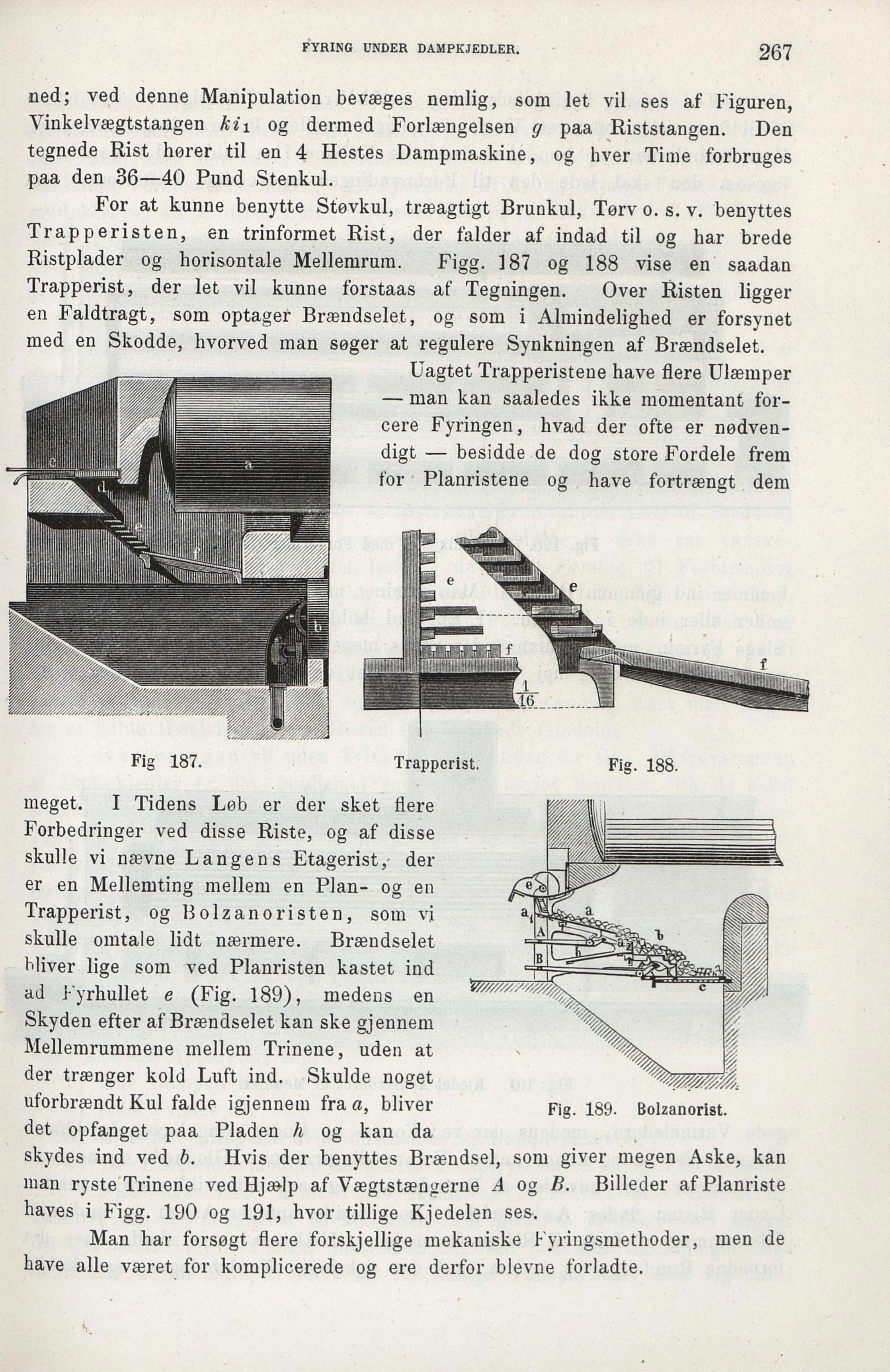

FYRING UNDER DAMPKJEDLER.
267
ned; ved denne Manipulation bevæges nemlig, som let vil ses af Figuren,
Vinkelvægtstangen ki^ og dermed Forlængelsen g paa Riststangen. Den
tegnede Rist hører til en 4 Hestes Dampmaskine, og hver Time forbruges
paa den 36—40 Pund Stenkul.
For at kunne benytte Støvkul, træagtigt Brunkul, Tørv o. s. v. benyttes
Trappe risten, en trinformet Rist, der falder af indad til og har brede
Ristplader og horisontale Mellemrum. Figg. 187 og 188 vise en saadan
Trapperist, der let vil kunne forstaas af Tegningen. Over Risten ligger
en Faldtragt, som optager Brændselet, og som i Almindelighed er forsynet
med en Skodde, hvorved man søger at regulere Synkningen af Brændselet.
Uagtet Trapperistene have flere Ulæmper
— man kan saaledes ikke momentant
forcere Fyringen, hvad der ofte er
nødvendigt — besidde de dog store Fordele frem
for Planristene oer have fortrængt dem
Fig 187.
Trapperist.
Fig. 188.
meget. I Tidens Løb er der sket flere
Forbedringer ved disse Riste, og af disse
skulle vi nævne Langens Etagerist, der
er en Mellemting mellem en Plan- og en
Trapperist, og Bolzanoristen, som vi
skulle omtale lidt nærmere. Brændselet
bliver lige som ved Planristen kastet ind
ad Fyrhullet e (Fig. 189), medens en
Skyden efter af Brændselet kan ske gjennem
Mellemrummene mellem Trinene, uden at
der trænger kold Luft ind. Skulde noget
uforbrændt Kul falde igjennem fra a, bliver
det opfanget paa Pladen h og kan da
skydes ind ved b. Hvis der benyttes Brændsel, som giver megen Aske, kan
man ryste Trinene ved Hjælp af Vægtstængerne A og B. Billeder af Planriste
haves i Figg. 190 og 191, hvor tillige Kjedelen ses.
Man har forsøgt flere forskjellige mekaniske Fyringsmethoder, men de
have alle været for komplicerede og ere derfor bievne forladte.
Fig. 189. Bolzanorist.
