SMAA MOTORER.
299
Gasmaskinerne kunne deles i saadanne, i hvilken Gassen virker ved
en pludselig Explosion, og i saadanne, hvor den forbrænder mer eller mindre
langsomt. Maskinerne af den første Art, Explosionsmaskinerne, deles igjen i
direkte og indirekte virkende.

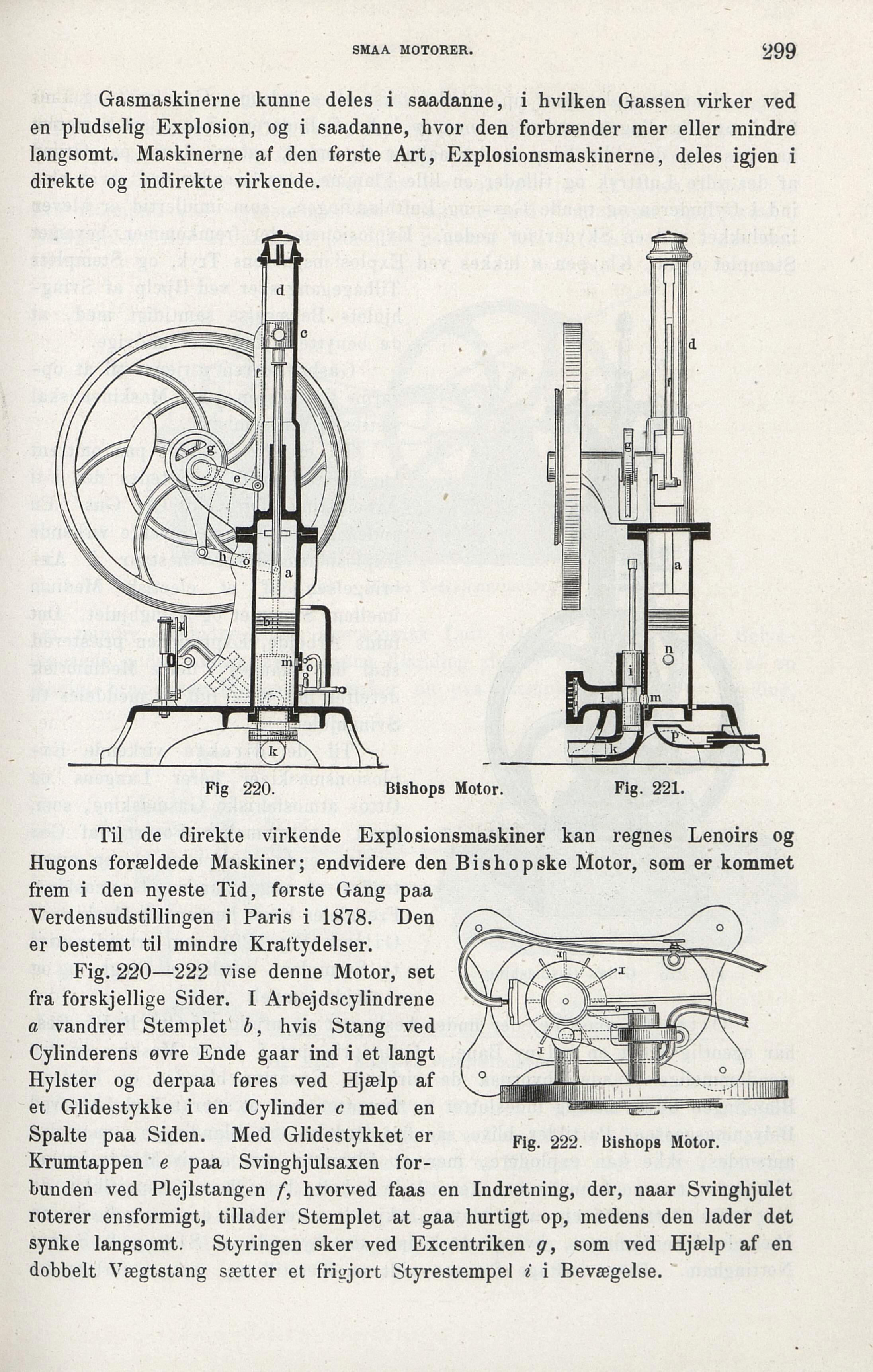

Fig. 222. Bishops Motor.
Fig 220. Bishops Motor. Fig. 221.
Til de direkte virkende Explosionsmaskiner kan regnes Lenoirs og
Hugons forældede Maskiner; endvidere den Bi shop ske Motor, som er kommet
frem i den nyeste Tid, første Gang paa
Verdensudstillingen i Paris i 1878. Den
er bestemt til mindre Kraftydelser.
Fig. 220—222 vise denne Motor, set
fra forskjellige Sider. I Arbejdscylindrene
a vandrer Stemplet b, hvis Stang ved
Cylinderens øvre Ende gaar ind i et langt
Hylster og derpaa føres ved Hjælp af
et Giidestykke i en Cylinder c med en
Spalte paa Siden. Med Glidestykket er
Krumtappen e paa Svinghjulsaxen
forbunden ved Plejlstangen f, hvorved faas en Indretning, der, naar Svinghjulet
roterer ensformigt, tillader Stemplet at gaa hurtigt op, medens den lader det
synke langsomt. Styringen sker ved Excentriken g, som ved Hjælp af en
dobbelt Vægtstang sætter et frigjort Styrestempel i i Bevægelse.
