314
GRUBEBYGNING, OPBEREDNING OG HYTTEVÆSEN.

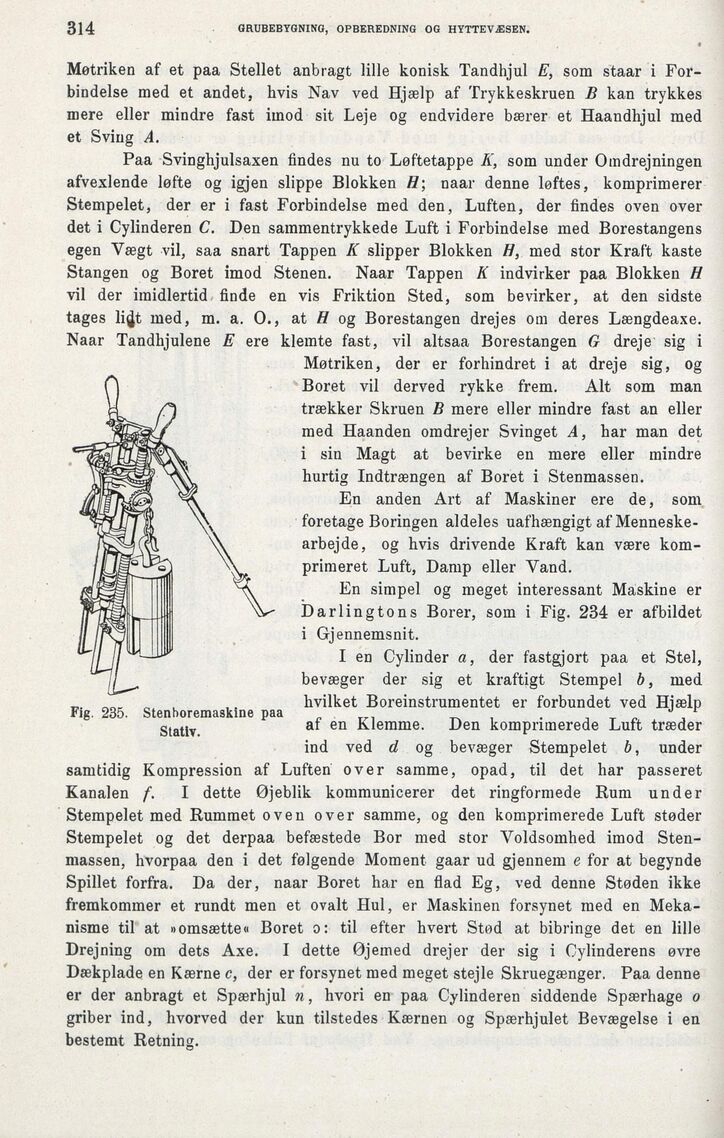

Fig. 235. Stenhoremaskine paa
Stativ.
Møtriken af et paa Stellet anbragt lille konisk Tandhjul E, som staar i
Forbindelse med et andet, hvis Nav ved Hjælp af Trykkeskruen B kan trykkes
mere eller mindre fast imod sit Leje og endvidere bærer et Haandhjul med
et Sving A.
Paa Svinghjulsaxen findes nu to Løftetappe K, som under Omdrejningen
afvexlende løfte og igjen slippe Blokken H; naar denne løftes, komprimerer
Stempelet, der er i fast Forbindelse med den, Luften, der findes oven over
det i Cylinderen C. Den sammentrykkede Luft i Forbindelse med Borestangens
egen Vægt vil, saa snart Tappen K slipper Blokken H, med stor Kraft kaste
Stangen og Boret imod Stenen. Naar Tappen K indvirker paa Blokken H
vil der imidlertid finde en vis Friktion Sted, som bevirker, at den sidste
tages li^t med, m. a. O., at H og Borestangen drejes om deres Længdeaxe.
Naar Tandhjulene E ere klemte fast, vil altsaa Borestangen G dreje sig i
Møtriken, der er forhindret i at dreje sig, og
Boret vil derved rykke frem. Alt som man
trækker Skruen B mere eller mindre fast an eller
med Haanden omdrejer Svinget A, har man det
i sin Magt at bevirke en mere eller mindre
hurtig Indtrængen af Boret i Stenmassen.
En anden Art af Maskiner ere de, som
foretage Boringen aldeles uafhængigt af
Menneskearbejde, og hvis drivende Kraft kan være
komprimeret Luft, Damp eller Vand.
En simpel og meget interessant Maskine er
Darlingtons Borer, som i Fig. 234 er afbildet
i Gjennemsnit.
I en Cylinder a, der fastgjort paa et Stel,
bevæger der sig et kraftigt Stempel b, med
hvilket Boreinstrumentet er forbundet ved Hjælp
af en Klemme. Den komprimerede Luft træder
ind ved d og bevæger Stempelet b, under
samtidig Kompression af Luften over samme, opad, til det har passeret
Kanalen f. I dette Øjeblik kommunicerer det ringformede Rum under
Stempelet med Rummet oven over samme, og den komprimerede Luft støder
Stempelet og det derpaa befæstede Bor med stor Voldsomhed imod
Stenmassen, hvorpaa den i det følgende Moment gaar ud gjennem e for at begynde
Spillet forfra. Da der, naar Boret har en flad Eg, ved denne Støden ikke
fremkommer et rundt men et ovalt Hul, er Maskinen forsynet med en
Mekanisme til at »omsætte« Boret o: til efter hvert Stød at bibringe det en lille
Drejning om dets Axe. I dette Øjemed drejer der sig i Cylinderens øvre
Dækplade en Kærne c, der er forsynet med meget stejle Skruegænger. Paa denne
er der anbragt et Spærhjul n, hvori en paa Cylinderen siddende Spærhage o
griber ind, hvorved der kun tilstedes Kærnen og Spærhjulet Bevægelse i en
bestemt Retning.
