GRUBEBYGNING, OPBEREDNING OG HYTTEVÆSEN.
315
Stempelet b er hult og har paa sin øvre Ende en Møtrik l, der svarer
til Kærnen, og hvori denne glider.
Naar Stempelet nu stødes nedad, tilsteder Spærhagen en uhindret
Drejning af Spærhjulet, hvorfor Stempelet og Boret uden Axedrejning bevæge
sig nedad; men naar Stempelet gaar opad, bliver Spærhjulet n standset af
Spærhagen o, og Stempelet bliver, idet det glider langs ad de stejle
Skruegænger, tvunget til at dreje sig; herved bliver Boret ogsaa drejet og faar
saaledes en anden Angrebsflade at paavirke.
Denne Stenboremaskine bliver fastgjort paa et Stativ, der ofte er en
Trefod, som betynges med Vægte (Fig. 235), og hvis Ben kunne stilles i
forskjellige Stillinger. En saadan Trefod kan naturligvis kun benyttes, hvis det
er et lodret eller et kun lidet skraanende Hul, der skal bores.
En drejende Boremaskine, hvis Bor bliver skudt frem ved Vandtryk,
er vist i Fig. 236.

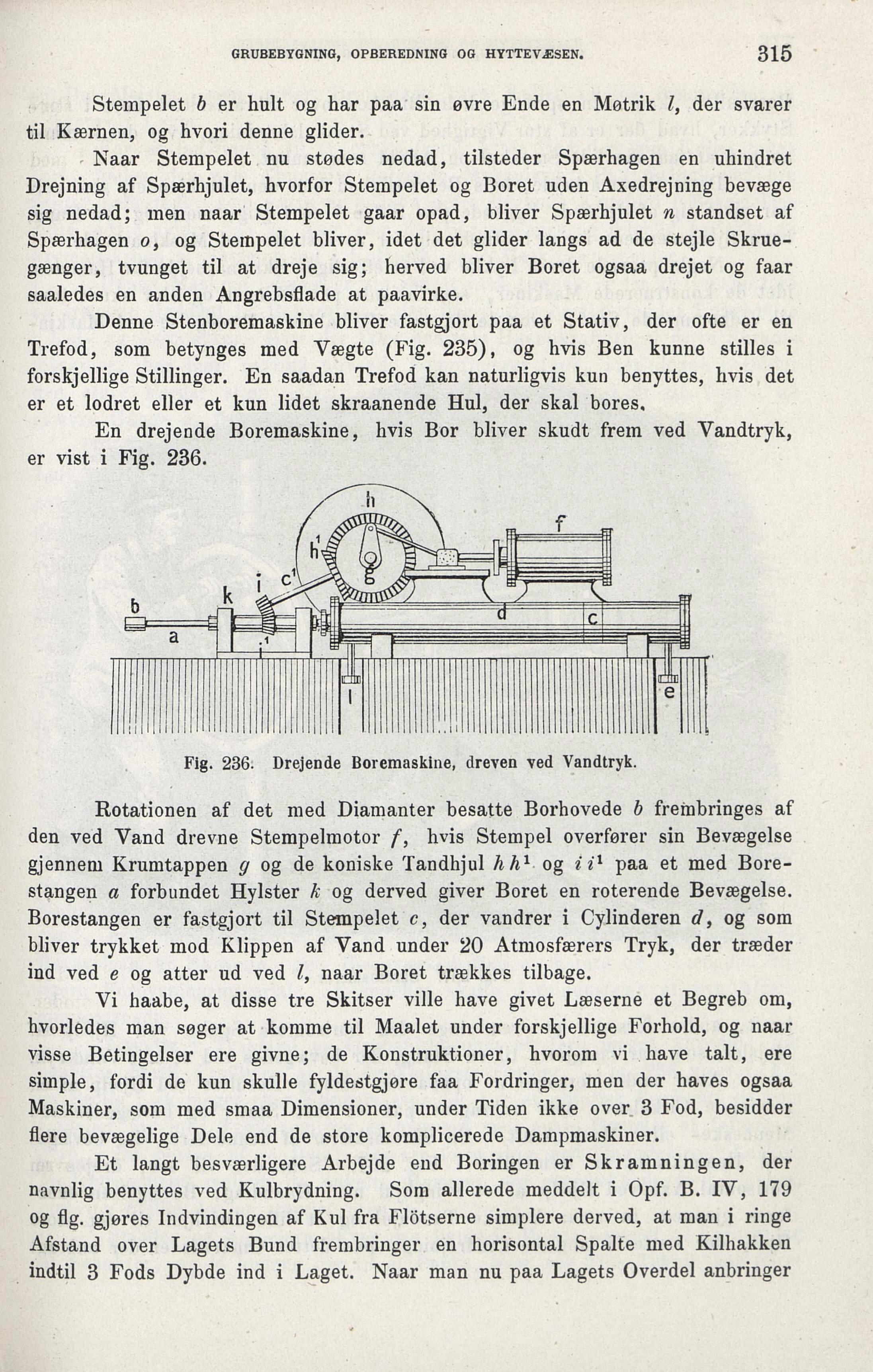

Fig. 236. Drejende Boremaskine, dreven ved Vandtryk.
Rotationen af det med Diamanter besatte Borhovede b frembringes af
den ved Vand drevne Stempelmotor f, hvis Stempel overfører sin Bevægelse
gjennem Krumtappen g og de koniske Tandhjul hh1 og i i1 paa et med
Borestangen a forbundet Hylster k og derved giver Boret en roterende Bevægelse.
Borestangen er fastgjort til Stempelet c, der vandrer i Cylinderen d, og som
bliver trykket mod Klippen af Vand under 20 Atmosfærers Tryk, der træder
ind ved e og atter ud ved l, naar Boret trækkes tilbage.
Vi haabe, at disse tre Skitser ville have givet Læserne et Begreb om,
hvorledes man søger at komme til Maalet under forskjellige Forhold, og naar
visse Betingelser ere givne; de Konstruktioner, hvorom vi have talt, ere
simple, fordi de kun skulle fyldestgjøre faa Fordringer, men der haves ogsaa
Maskiner, som med smaa Dimensioner, under Tiden ikke over 3 Fod, besidder
flere bevægelige Dele end de store komplicerede Dampmaskiner.
Et langt besværligere Arbejde end Boringen er Skramningen, der
navnlig benyttes ved Kulbrydning. Som allerede meddelt i Opf. B. IV, 179
og flg. gjøres Indvindingen af Kul fra Flötserne simplere derved, at man i ringe
Afstand over Lagets Bund frembringer en horisontal Spalte med Kilhakken
indtil 3 Fods Dybde ind i Laget. Naar man nu paa Lagets Overdel anbringer
