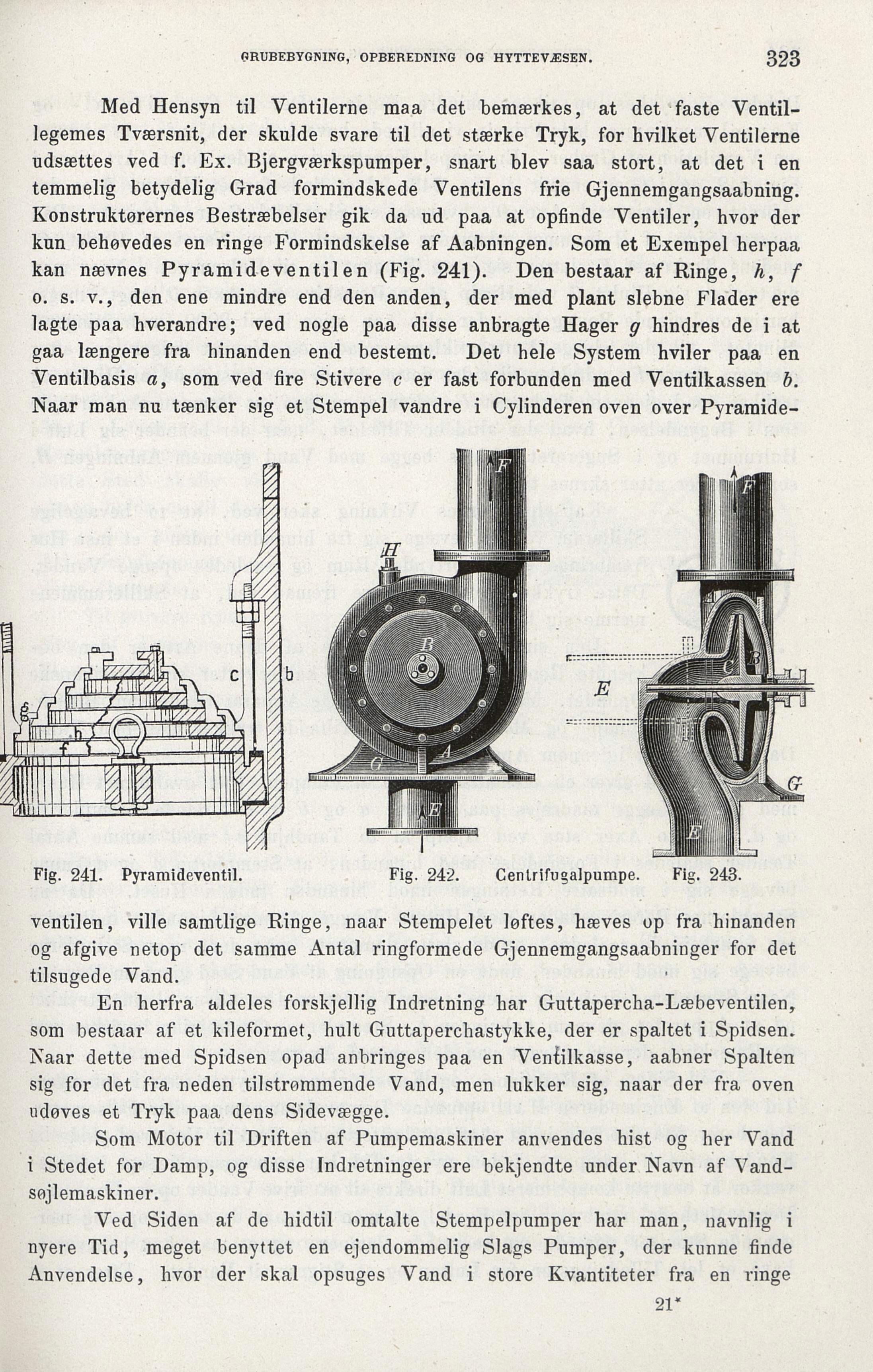

GRUBEBYGNING, OPBEREDNING OG HYTTEVÆSEN.
323
Med Hensyn til Ventilerne maa det bemærkes, at det faste
Ventillegemes Tværsnit, der skulde svare til det stærke Tryk, for hvilket Ventilerne
udsættes ved f. Ex. Bjergværkspumper, snart blev saa stort, at det i en
temmelig betydelig Grad formindskede Ventilens frie Gjennemgangsaabning.
Konstruktørernes Bestræbelser gik da ud paa at opfinde Ventiler, hvor der
kun behøvedes en ringe Formindskelse af Aabningen. Som et Exempel herpaa
kan nævnes Pyramide ventil en (Fig. 241). Den bestaar af Ringe, h, f
o. s. v., den ene mindre end den anden, der med plant slebne Flader ere
lagte paa hverandre; ved nogle paa disse anbragte Hager ff hindres de i at
gaa længere fra hinanden end bestemt. Det hele System hviler paa en
Ventilbasis a, som ved fire Stivere c er fast forbunden med Ventilkassen b.
Naar man nu tænker sig et Stempel vandre i Cylinderen oven over Pyramide-
Fig. 241. Pyramideventil. Fig. 242. Centrifugalpumpe. Fig. 243.
ventilen, ville samtlige Ringe, naar Stempelet løftes, hæves op fra hinanden
og afgive netop det samme Antal ringformede Gjennemgangsaabninger for det
til suge de Vand.
En herfra aldeles forskjellig Indretning har Guttapercha-Læbeventilen,
som bestaar af et kileformet, hult Guttaperchastykke, der er spaltet i Spidsen.
Naar dette med Spidsen opad anbringes paa en Veniilkasse, aabner Spalten
sig for det fra neden tilstrømmende Vand, men lukker sig, naar der fra oven
udøves et Tryk paa dens Sidevægge.
Som Motor til Driften af Pumpemaskiner anvendes hist og her Vand
i Stedet for Damp, og disse Indretninger ere bekjendte under Navn af
Vandsøjlemaskiner.
Ved Siden af de hidtil omtalte Stempelpumper har man, navnlig i
nyere Tid, meget benyttet en ejendommelig Slags Pumper, der kunne finde
Anvendelse, hvor der skal opsuges Vand i store Kvantiteter fra en ringe
21*
