322
GRUBEBYGNING, OPBEREDNING OG HYTTEVÆSEN.
Belgien er der en saadan uhyre Pumpemaskine efter Cornwalls Princip i
Virksomhed. Den har 700 Hestes Kraft og kan med hvert Stempelslag pumpe
112 Kubikfod Vand op eller i hvert Minut 770 Kubikfod.
I Bjergværksdriften er det nu et Princip at samle alt det Vand, som
man ikke kan lede bort gjennem Stoller, i Grubens laveste Del og her fra
at pumpe det op. Er Højden for stor, anbringer man Pumper i forskjellige
Højder, hvoraf den ene pumper Vandet op til den, der findes nærmest over den.
En stor Fremtid synes at være forbeholdt de horisontale
Vandløftningsmaskiner, som blive opstillede under Jorden. De vinde stadigt større
og større Udbredelse i England og anvendes ogsaa allerede ved
Stenkulsbruddene i Saarbrücken og i Øvreschlesien. Den første af disse Maskiner
blev opsat i 1868 i en Kulgrube ved Newcastle, og der er nu over 200 af
dem i disse Kulegne. Fig. 240 viser en horisontal, direkte virkende
Pumpemaskine af Tangye Brothers i Soho ved Birmingham; den staar i en

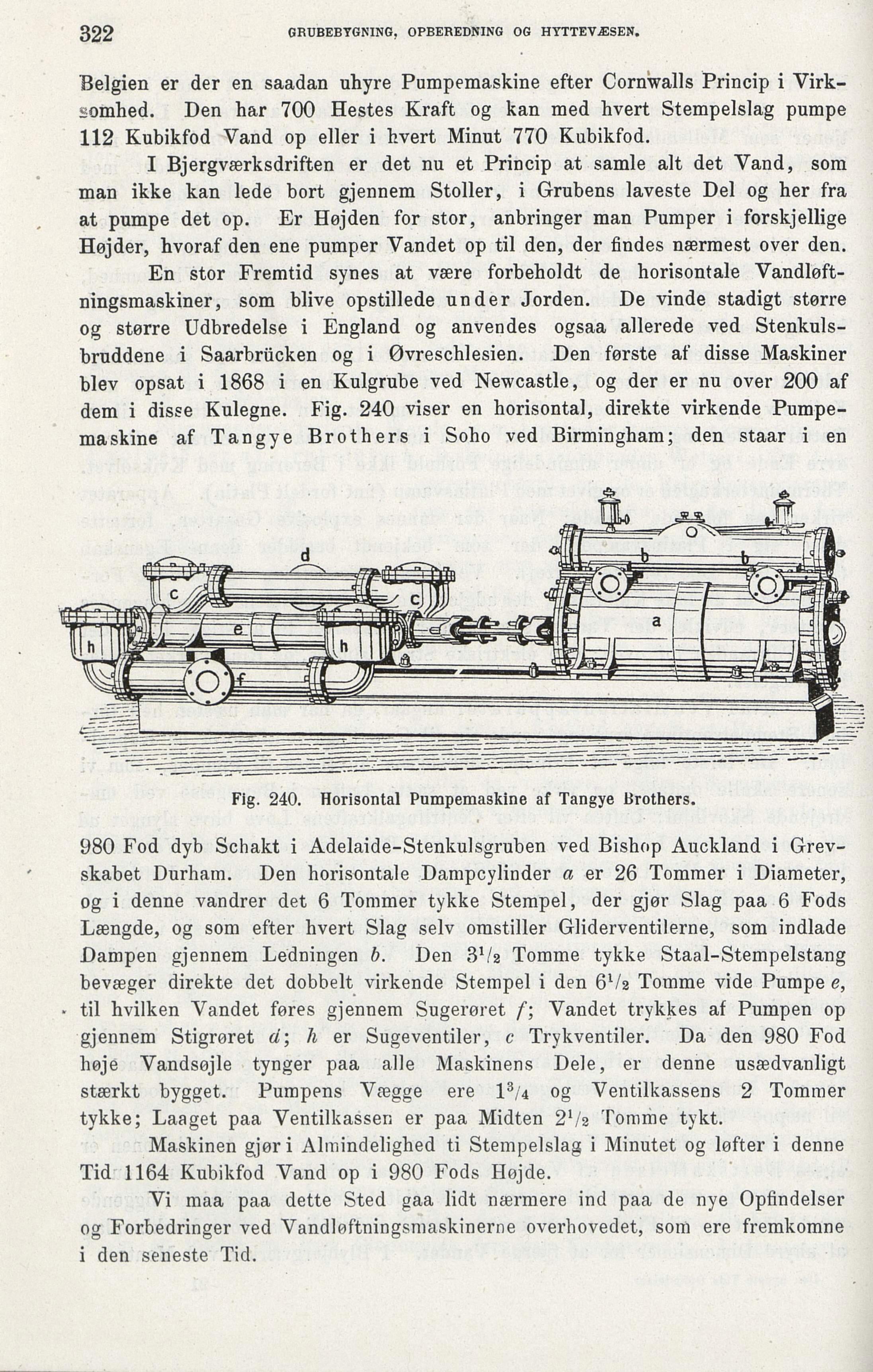

Fig. 240. Horisontal Pumpemaskine af Tangye Brothers.
980 Fod dyb Schakt i Adelaide-Stenkulsgruben ved Bishop Auckland i
Grevskabet Durham. Den horisontale Dampcylinder a er 26 Tommer i Diameter,
og i denne vandrer det 6 Tommer tykke Stempel, der gjør Slag paa 6 Fods
Længde, og som efter hvert Slag selv omstiller Gliderventilerne, som indlade
Dampen gjennem Ledningen b. Den 3^2 Tomme tykke Staal-Stempelstang
bevæger direkte det dobbelt virkende Stempel i den 6lA Tomme vide Pumpe e,
til hvilken Vandet føres gjennem Sugerøret f; Vandet trykkes af Pumpen op
gjennem Stigroret d; li er Sugeventiler, c Trykventiler. Da den 980 Fod
høje Vandsøjle tynger paa alle Maskinens Dele, er denne usædvanligt
stærkt bygget. Pumpens Vægge ere l3/4 og Ventilkassens 2 Tommer
tykke; Laaget paa Ventilkassen er paa Midten 2’A Tomme tykt.
Maskinen gjør i Almindelighed ti Stempelslag i Minutet og løfter i denne
Tid 1164 Kubikfod Vand op i 980 Fods Højde.
Vi maa paa dette Sted gaa lidt nærmere ind paa de nye Opfindelser
og Forbedringer ved Vandløftningsmaskinerne overhovedet, som ere fremkomne
i den seneste Tid.
