MASKINER TIL BEARBEJDNING AF TRÆ.
503
saaledes, at de bekvemt kunne sættes i Virksomhed ved en Mands Kraft og
let kunne transporteres. En saadan Konstruktion er vist i Fig. 381.
Denne Savmaskine fra Giles i Chicago bliver, som Tegningen viser,
sat i Virksomhed af en Arbejder, der sidder paa Sadelen c. Idet Arbejderen
med Fødderne trykker paa Trinet e, skyder han Saven fremad og bort fra
sig, hvilken Bevægelse han understøtter ved at trække Vægtstangen d til sig
med Hænderne. Saven bliver saaledes drevet fremad med stor Kraft, da
hele Legemets Vægt og Armkraften samtidigt virke. Skyder Arbejderen
Vægtstangen d fra sig, indvirker hans Legemsvægt paa Sædet c, trykker det
ned og bevirker, at Saven gaar tilbage.
For den mindre Haandværker, der maatte udstaa en haard Konkurrence
med den store Industri, er det efter Haanden blevet en Nødvendighed i større
Maalestok at anvende Værktøjmaskiner. Haandværkeren raader imidlertid
i Reglen ikke over
tilstrækkelige Midler
til Anskaffelsen,
ligesom han heller ikke
fuldt ud kan
beskæftige Maskinerne. Den
mindre Snedker kan
ikke, saaledes som den
store Industridrivende,
samtidigt lade alle sine
Maskiner arbejde; en
Maskine kan ofte hos
ham staa hen hele Dage
igjennem, uden at han
har Brug for den, og
repræsenterer derfor for ham en død Kapital. Naar man endvidere tager
Hensyn til den ofte meget indskrænkede Plads, vil man kunne forstaa, hvilken
Velsignelse Konstruktionen af de saa kaldte Universalmaskiner er i
Stand til at fremkalde. Ved Universalmaskiner forstaar man en Kombination
af flere forskjellige Værktøjmaskiner paa et og samme Stativ; saadanne
Maskiner kunne bevæges ved Menneskekraft, men som alle Maskiner til
Bearbejdning af Træ ville de først da ret kunne gjøre virkelig Nytte, naar
man kan benytte en Elementærkraft til Motor (smign. det foregaaende Afsnit
om Smaa Motorer, Side 294). Paa disse Maskiner kan man paa den samme
Axe afvexlende anbringe en Cirkelsav, et Bor, et Fræseapparat, en
Høvlekniv, en Notskærer o. s. v. Naar man nu endvidere paa Stativet anbringer
passende Arbejdsborde og Indstillingsapparater samt maaske ogsaa en
Baand-sav, er Universalmaskinen færdig. Det er en vanskelig Opgave at anbringe
alle disse Indretninger paa en hensigtsmæssig Maade, og der er ikke
fremkommet mange gode Løsninger. Vi skulle af saadanne kun nævne en
Konstruktion fra Maskinfabriken Oerlikon ved Zürich (Fig. 382). Maskinen

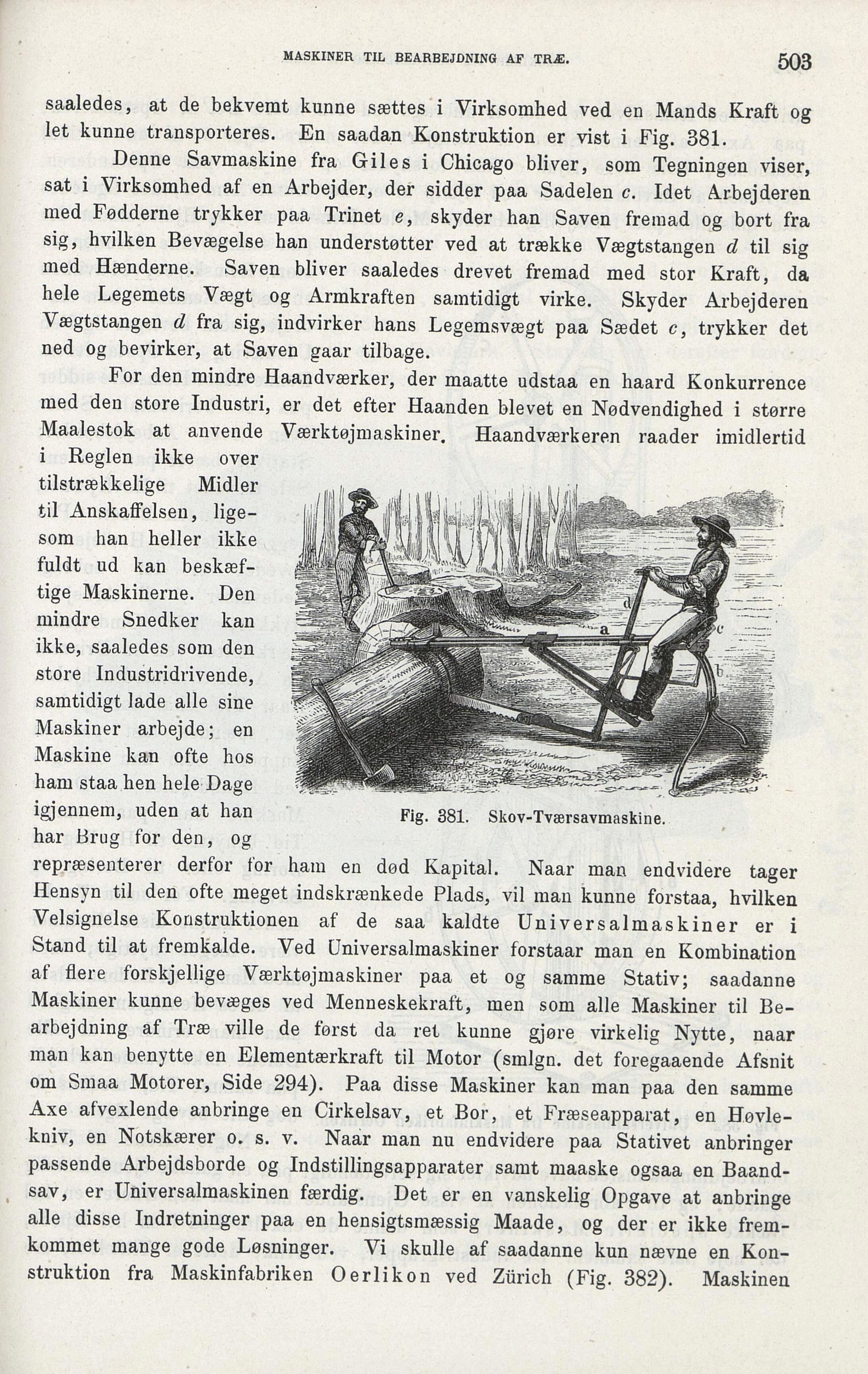

Fig. 381. Skov-Tværsavmaskine.
