ELEKTRISK BELYSNING.
605

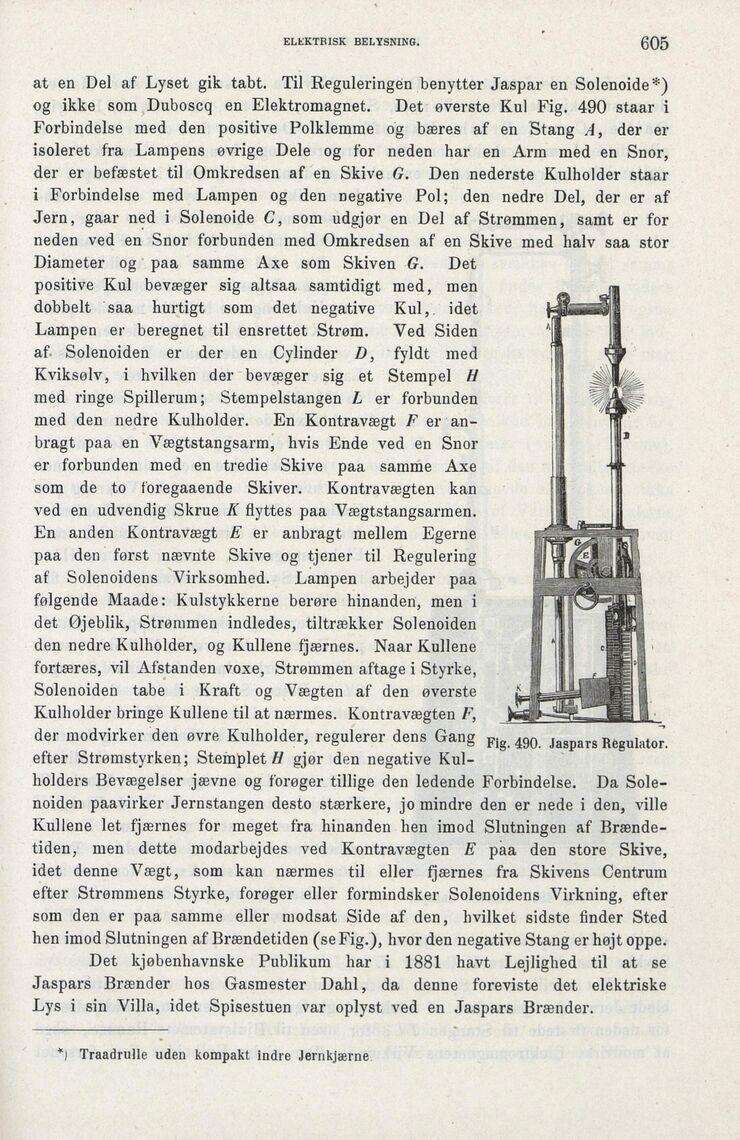

Fig. 490. Jaspars Regulator.
at en Del af Lyset gik. tabt. Til Reguleringen benytter Jaspar en Solenoide*)
og ikke som Duboscq en Elektromagnet. Det øverste Kul Fig. 490 staar i
Forbindelse med den positive Polklemme og bæres af en Stang J, der er
isoleret fra Lampens øvrige Dele og for neden har en Arm med en Snor,
der er befæstet til Omkredsen af en Skive G. Den nederste Kulholder staar
i Forbindelse med Lampen og den negative Pol; den nedre Del, der er af
Jern, gaar ned i Solenoide C, som udgjør en Del af Strømmen, samt er for
neden ved en Snor forbunden med Omkredsen af en Skive med halv saa stor
Diameter og paa samme Axe som Skiven G. Det
positive Kul bevæger sig altsaa samtidigt med, men
dobbelt saa hurtigt som det negative Kul, idet
Lampen er beregnet til ensrettet Strøm. Ved Siden
af Solenoiden er der en Cylinder D, fyldt med
Kviksølv, i hvilken der bevæger sig et Stempel H
med ringe Spillerum; Stempelstangen L er forbunden
med den nedre Kulholder. En Kontravægt F er
anbragt paa en Vægtstangsarm, hvis Ende ved en Snor
er forbunden med en tredie Skive paa samme Axe
som de to foregaaende Skiver. Kontravægten kan
ved en udvendig Skrue K flyttes paa Vægtstangsarmen.
En anden Kontravægt E er anbragt mellem Egerne
paa den først nævnte Skive og tjener til Regulering
af Solenoidens Virksomhed. Lampen arbejder paa
følgende Maade: Kulstykkerne berøre hinanden, men i
det Øjeblik, Strømmen indledes, tiltrækker Solenoiden
den nedre Kulholder, og Kullene fjærnes. Naar Kullene
fortæres, vil Afstanden voxe, Strømmen aftage i Styrke,
Solenoiden tabe i Kraft og Vægten af den øverste
Kulholder bringe Kullene til at nærmes. Kontravægten F,
der modvirker den øvre Kulholder, regulerer dens Gang
efter Strømstyrken; Stemplet// gjør den negative
Kul
holders Bevægelser jævne og forøger tillige den ledende Forbindelse. Da
Solenoiden paavirker Jernstangen desto stærkere, jo mindre den er nede i den, ville
Kullene let fjærnes for meget fra hinanden hen imod Slutningen af
Brænde-tiden, men dette modarbejdes ved Kontravægten E paa den store Skive,
idet denne Vægt, som kan nærmes til eller fjærnes fra Skivens Centrum
efter Strømmens Styrke, forøger eller formindsker Solenoidens Virkning, efter
som den er paa samme eller modsat Side af den, hvilket sidste finder Sted
hen imod Slutningen af Brændetiden (se Fig.), hvor den negative Stang er højt oppe.
Det kjøbenhavnske Publikum har i 1881 havt Lejlighed til at se
Jaspars Brænder hos Gasmester Dahl, da denne foreviste det elektriske
Lys i sin Villa, idet Spisestuen var oplyst ved en Jaspars Brænder.
*) Traadrulle uden kompakt indre Jernkjærne
