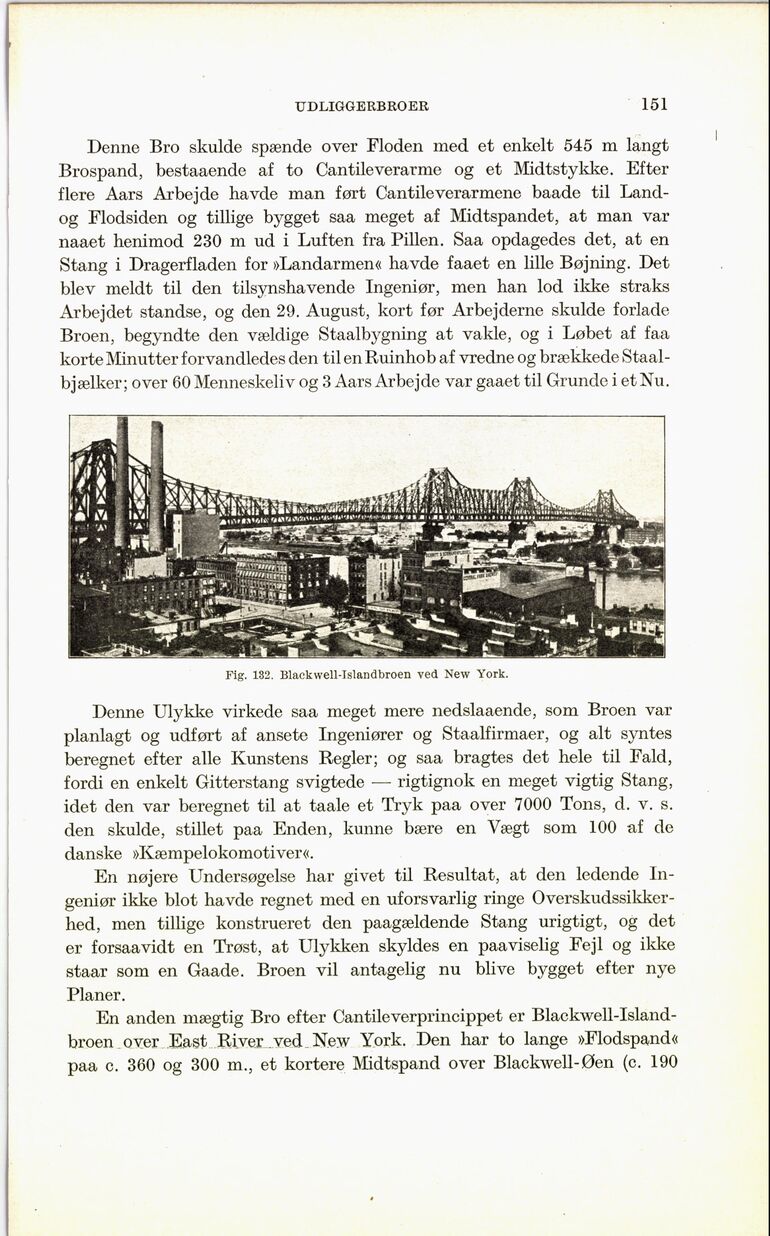

UDLIGGERBROER
151
Denne Bro skulde spænde over Floden med et enkelt 545 m langt
Brospand, bestaaende af to Cantileverarme og et Midtstykke. Efter
flere Aars Arbejde havde man ført Cantileverarmene baade til
Land-og Flodsiden og tillige bygget saa meget af Midtspandet, at man var
naaet henimod 230 m ud i Luften fra Pillen. Saa opdagedes det, at en
Stang i Dragerfladen for »Landarmen« havde faaet en lille Bøjning. Det
blev meldt til den tilsynshavende Ingeniør, men han lod ikke straks
Arbejdet standse, og den 29. August, kort før Arbejderne skulde forlade
Broen, begyndte den vældige Staalbygning at vakle, og i Løbet af faa
korte Minutter forvandledes den til en Ruinhob af vredne og brækkede
Staal-bjælker; over 60 Menneskeliv og 3 Aars Arbejde var gaaet til Grunde i etNu.
Fig. 132. Blackwell-Islandbroen ved New York.
Denne Ulykke virkede saa meget mere nedslaaende, som Broen var
planlagt og udført af ansete Ingeniører og Staalfirmaer, og alt syntes
beregnet efter alle Kunstens Regler; og saa bragtes det hele til Fald,
fordi en enkelt Gitterstang svigtede — rigtignok en meget vigtig Stang,
idet den var beregnet til at taale et Tryk paa over 7000 Tons, d. v. s.
den skulde, stillet paa Enden, kunne bære en Vægt som 100 af de
danske »Kæmpelokomotiver«.
En nøjere Undersøgelse har givet til Resultat, at den ledende
Ingeniør ikke blot havde regnet med en uforsvarlig ringe
Overskudssikkerhed, men tillige konstrueret den paagældende Stang urigtigt, og det
er forsaavidt en Trøst, at Ulykken skyldes en paaviselig Fejl og ikke
staar som en Gaade. Broen vil antagelig nu blive bygget efter nye
Planer.
En anden mægtig Bro efter Cantileverprincippet er
Blackwell-Island-broen over East River ved New York. Den har to lange »Flodspand«
paa c. 360 og 300 m., et kortere Midtspand over Blackwell-Øen (c. 190
