152
BROER

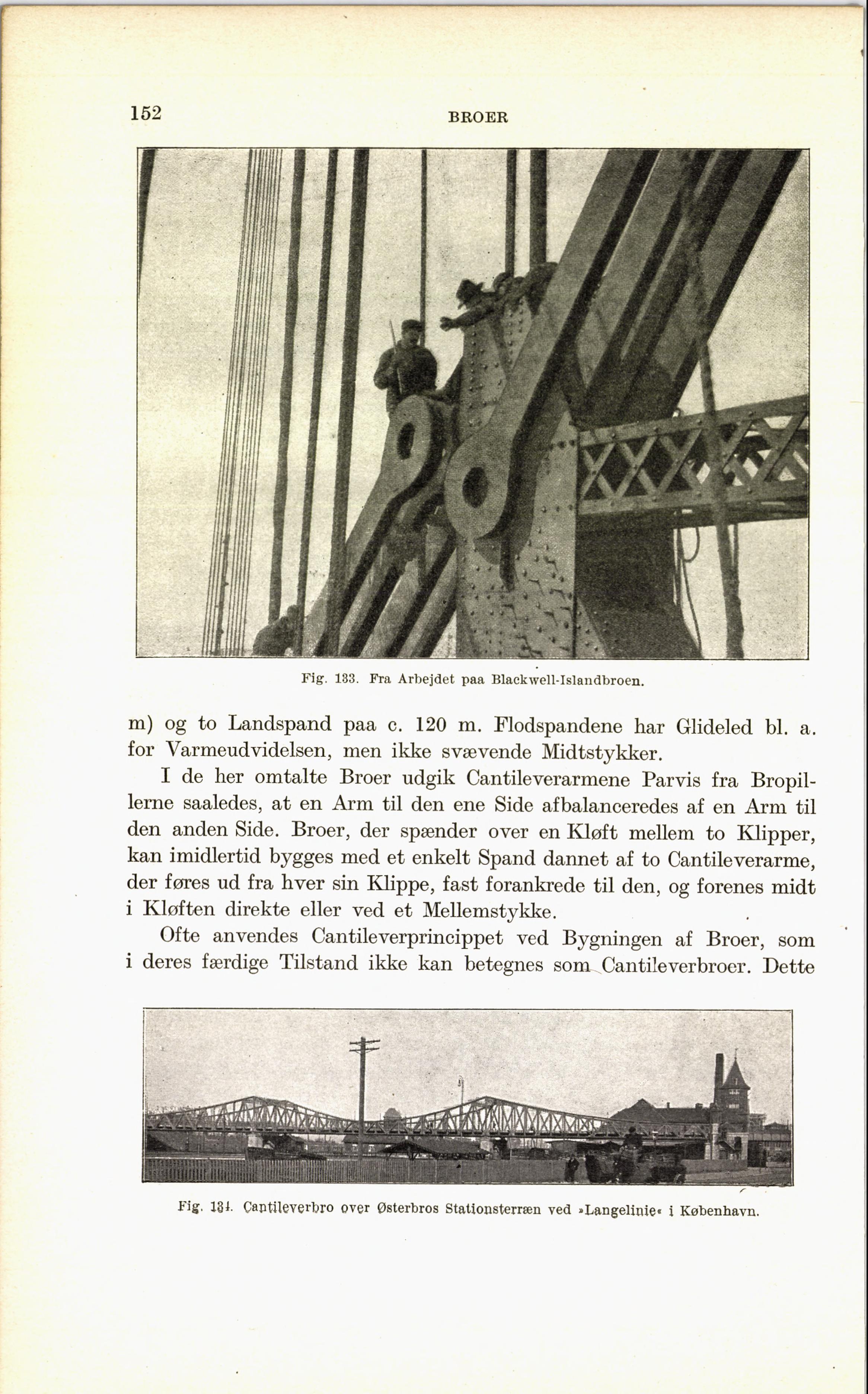

Fig. 133. Fra Arbejdet paa Blackwell-Islandbroen.
m) og to Landspand paa c. 120 m. Flodspandene har Glideled bl. a.
for Varmeudvidelsen, men ikke svævende Midtstykker.
I de her omtalte Broer udgik Cantileverarmene Parvis fra
Bropillerne saaledes, at en Arm til den ene Side afbalanceredes af en Arm til
den anden Side. Broer, der spænder over en Kløft mellem to Klipper,
kan imidlertid bygges med et enkelt Spand dannet af to Cantileverarme,
der føres ud fra hver sin Klippe, fast forankrede til den, og forenes midt
i Kløften direkte eller ved et Mellemstykke.
Ofte anvendes Cantileverprincippet ved Bygningen af Broer, som
i deres færdige Tilstand ikke kan betegnes som Cantileverbrocr. Dette
Fig. l§i Captileverbro over Østerbros Stationsterræn ved »Langelinie« i København.
