88
OPFØRELSE AF HUSE
og 16 Kegletage, 1, 5, 9, 10, 11 og 12 Gavltage; 5 er et Saddeltag,
der dog brydes af en Kvist, og 9 et flerdobbelt Saddeltag; 4 er et
Valmtag og 3 et halvt valmet Tag; 2 er et Pyramidetag og 6 et afstumpet
Pyramidetag; 7 kaldes et Mansardtag eller brudt Tag, JO et Korstag,
11 og 12 er buede Tage, 18 en Løgkuppel; i 8 støder et Saddeltag og
et Valmtag sammen i en »Skotrende«.
Et Tagværk til et almindeligt Saddeltag dannes af en Række
pa-rallele Spærfag, forbundne ved vandrette Lægter, hvorpaa
Tagbeklædningen anbringes.
I sin simpleste Form bestaar et Spærfag af to S p æ r, som forneden
er tappede ind i Enderne af en bærende Bjælke, og foroven mødes i
en Sammenføjning (Fig. 63, 1). Et Tag, der var bygget paa denne

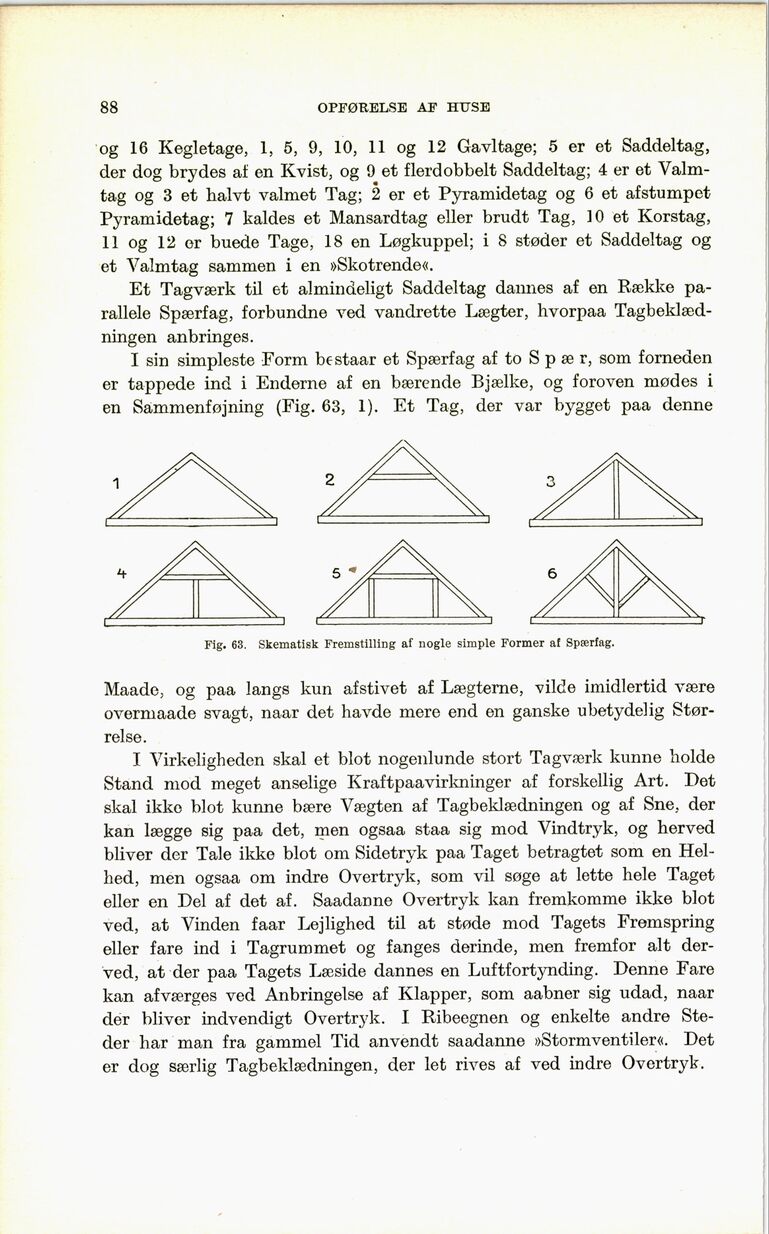

Fig. 63. Skematisk Fremstilling af nogle simple Former af Spærfag.
Maade, og paa langs kun afstivet af Lægterne, vilde imidlertid være
overmaade svagt, naar det havde mere end en ganske ubetydelig
Størrelse.
I Virkeligheden skal et blot nogenlunde stort Tagværk kunne holde
Stand mod meget anselige Kraftpaavirkninger af forskellig Art. Det
skal ikke blot kunne bære Vægten af Tagbeklædningen og af Sne. der
kan lægge sig paa det, men ogsaa staa sig mod Vindtryk, og herved
bliver der Tale ikke blot om Sidetryk paa Taget betragtet som en
Helhed, men ogsaa om indre Overtryk, som vil søge at lette hele Taget
eller en Del af det af. Saadanne Overtryk kan fremkomme ikke blot
ved, at Vinden faar Lejlighed til at støde mod Tagets Fremspring
eller fare ind i Tagrummet og fanges derinde, men fremfor alt
derved, at der paa Tagets Læside dannes en Luftfortynding. Denne Fare
kan afværges ved Anbringelse af Klapper, som aabner sig udad, naar
der bliver indvendigt Overtryk. I Ribeegnen og enkelte andre
Steder har man fra gammel Tid anvendt saadanne »Stormventiler«. Det
er dog særlig Tagbeklædningen, der let rives af ved indre Overtryk.
