TRELEDERSYSTEMET
117
taget maa henvises. Saadanne Metoder benyttes nn i større eller mindre
Udstrækning i de fleste større Byer.
Ved den direkte Fordeling kunde man, naar Spændingstabet i
Ledningerne skulde begrænses til det tilladelige, ikke med
Kobberledninger af rimelig Tykkelse naa ret langt ud fra Værket ved en
Spændingsforskel af ca. 100 Volt mellem Plus- og Minusleder. Forholdene
blev betydelig gunstigere, da man senere fremstillede brugbare
Glødelamper for over 200 Volt. Allerede tidligere var der imidlertid gjort
et stort Fremskridt, da Edison indførte det saakaldte T r e 1 e d e
r-system, hvis Princip er antydet i Fig. 74. Fra Værket udgaar tre
Ledere, Pluslederen P, Nullederen N og Minuslederen M. Inde paa
Værket staar de to Yderledere P og M i Forbindelse med Polerne af
saa vel en Dynamo som et regulerende og udjævnende Akkumulator-

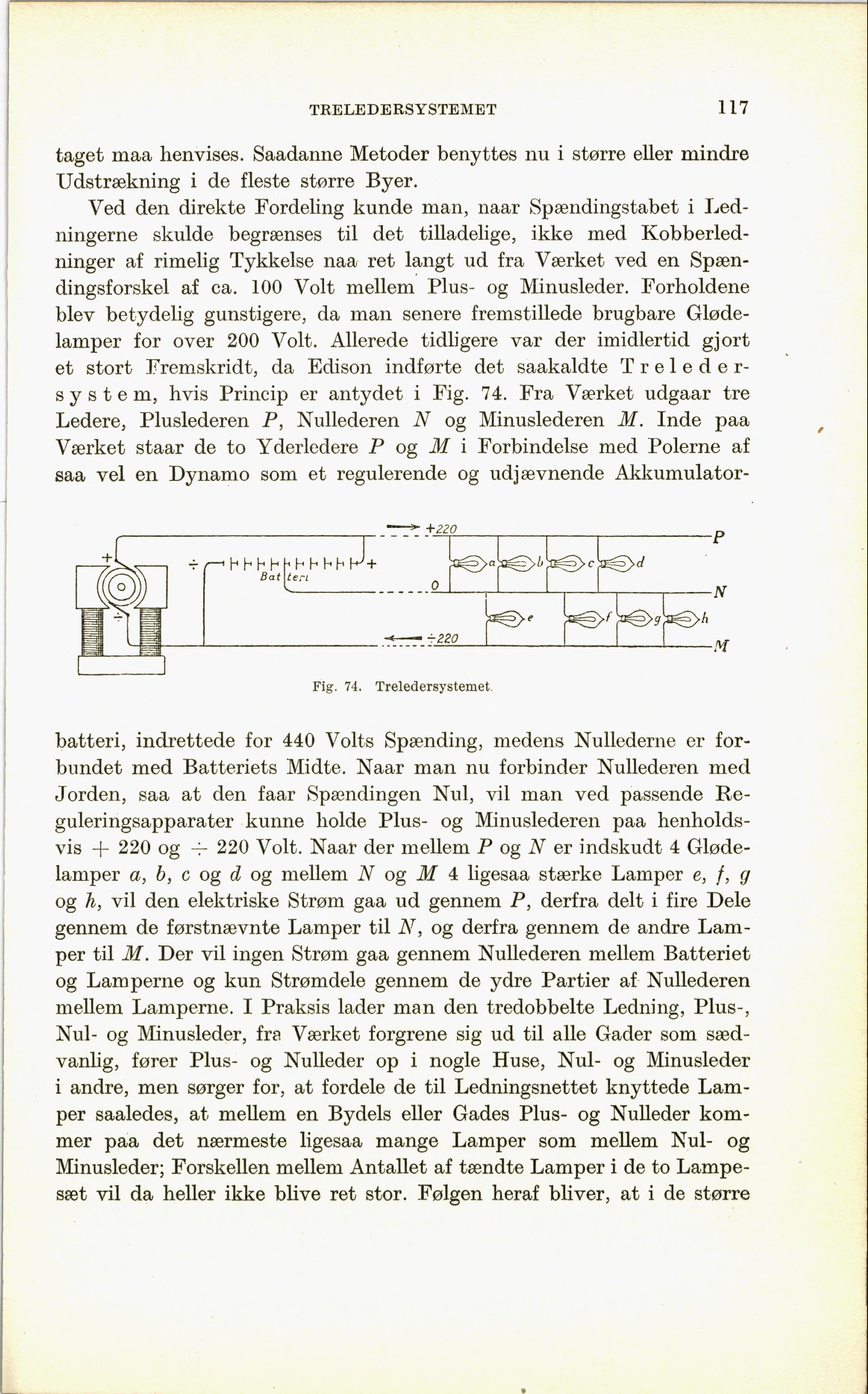

Fig. 74. Treledersystemet.
batteri, indrettede for 440 Volts Spænding, medens Nullederne er
forbundet med Batteriets Midte. Naar man nu forbinder Nullederen med
Jorden, saa at den faar Spændingen Nul, vil man ved passende
Reguleringsapparater kunne holde Plus- og Minuslederen paa
henholdsvis + 220 og 4- 220 Volt. Naar der mellem P og N er indskudt 4
Glødelamper a, b, c og d og mellem N og M 4 ligesaa stærke Lamper e, f, g
og h, vil den elektriske Strøm gaa ud gennem P, derfra delt i fire Dele
gennem de førstnævnte Lamper til N, og derfra gennem de andre
Lamper til M. Der vil ingen Strøm gaa gennem Nullederen mellem Batteriet
og Lamperne og kun Strømdele gennem de ydre Partier af Nullederen
mellem Lamperne. I Praksis lader man den tredobbelte Ledning, Plus-,
Nul- og Minusleder, fra Værket forgrene sig ud til alle Gader som
sædvanlig, fører Plus- og Nulleder op i nogle Huse, Nul- og Minusleder
i andre, men sørger for, at fordele de til Ledningsnettet knyttede
Lamper saaledes, at mellem en Bydels eller Gades Plus- og Nulleder
kommer paa det nærmeste ligesaa mange Lamper som mellem Nul- og
Minusleder; Forskellen mellem Antallet af tændte Lamper i de to
Lampesæt vil da heller ikke blive ret stor. Følgen heraf bliver, at i de større
