ALMINDELIGE DØRLAASE
161

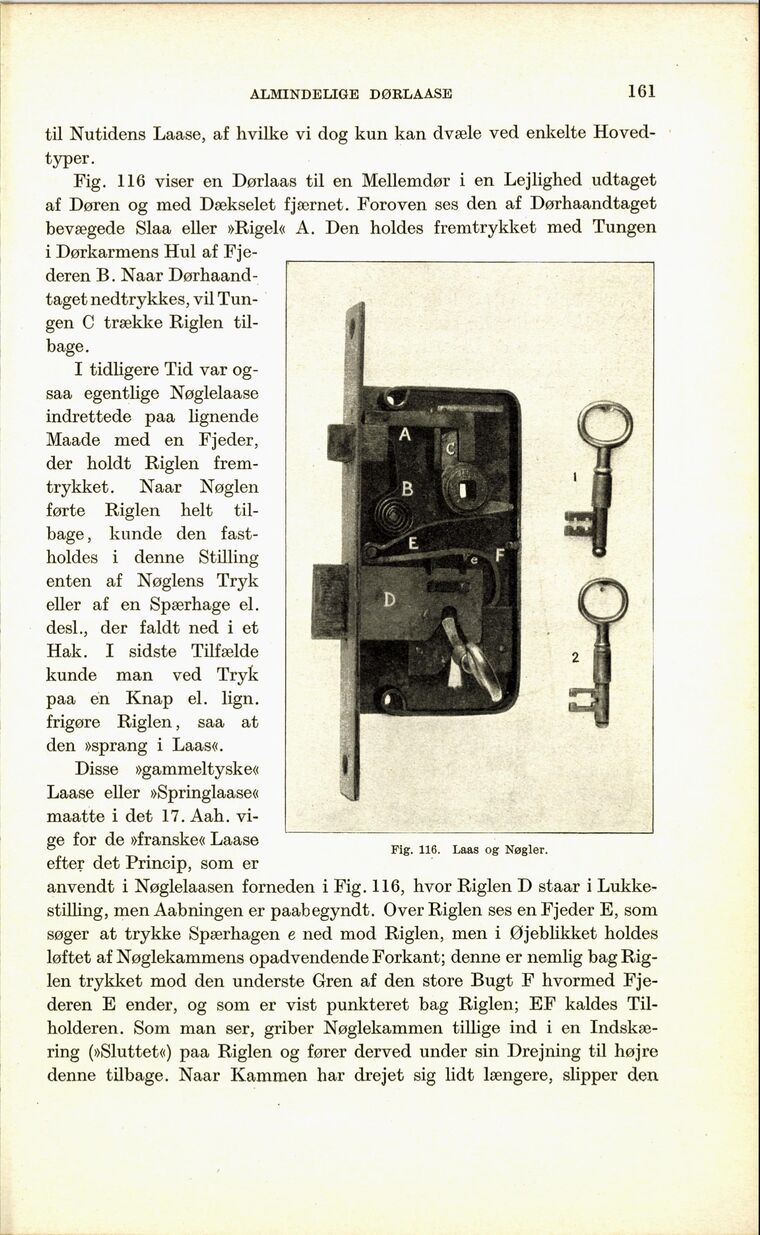

Fig. 116. Laas og Nøgler.
til Nutidens Laase, af hvilke vi dog kun kan dvæle ved enkelte
Hovedtyper.
Fig. 116 viser en Dørlaas til en Mellemdør i en Lejlighed udtaget
af Døren og med Dækselet fjærnet. Foroven ses den af Dørhaandtaget
bevægede Slaa eller »Rigel« A. Den holdes fremtrykket med Tungen
i Dørkarmens Hul af
Fjederen B. Naar
Dørhaandtaget nedtrykkes, vil
Tungen C trække Riglen
tilbage.
I tidligere Tid var
og-saa egentlige Nøglelaase
indrettede paa lignende
Maade med en Fjeder,
der holdt Riglen
frem-trykket. Naar Nøglen
førte Riglen helt
tilbage, kunde den
fastholdes i denne Stilling
enten af Nøglens Tryk
eller af en Spærhage el.
desl., der faldt ned i et
Hak. I sidste Tilfælde
kunde man ved Tryk
paa en Knap el. lign,
frigøre Riglen, saa at
den »sprang i Laas«.
Disse »gammeltyske«
Laase eller »Springlaase«
maatte i det 17. Aah.
vige for de »franske« Laase
efter det Princip, som er
anvendt i Nøglelaasen forneden i Fig. 116, hvor Riglen D staar i
Lukkestilling, men Aabningen er paabegyndt. Over Riglen ses en Fjeder E, som
søger at trykke Spærhagen e ned mod Riglen, men i Øjeblikket holdes
løftet af Nøglekammens opadvendende Forkant; denne er nemlig bag
Riglen trykket mod den underste Gren af den store Bugt F hvormed
Fjederen E ender, og som er vist punkteret bag Riglen; EF kaldes
Tilholderen. Som man ser, griber Nøglekammen tillige ind i en
Indskæring (»Sluttet«) paa Riglen og fører derved under sin Drejning til højre
denne tilbage. Naar Kammen har drejet sig lidt længere, slipper den
