382
DE STORE OPFINNELSER
punktet går vi rett ned (vist prikket) og leser av på skalaen
ved foten av tabellen at diameteren bør være ca. 0,65 cm.
Tabellen kan selvsagt brukes til å finne hvilken som helst av
de tre størrelser J, d og v, når man kjenner eller velger de
to andre.

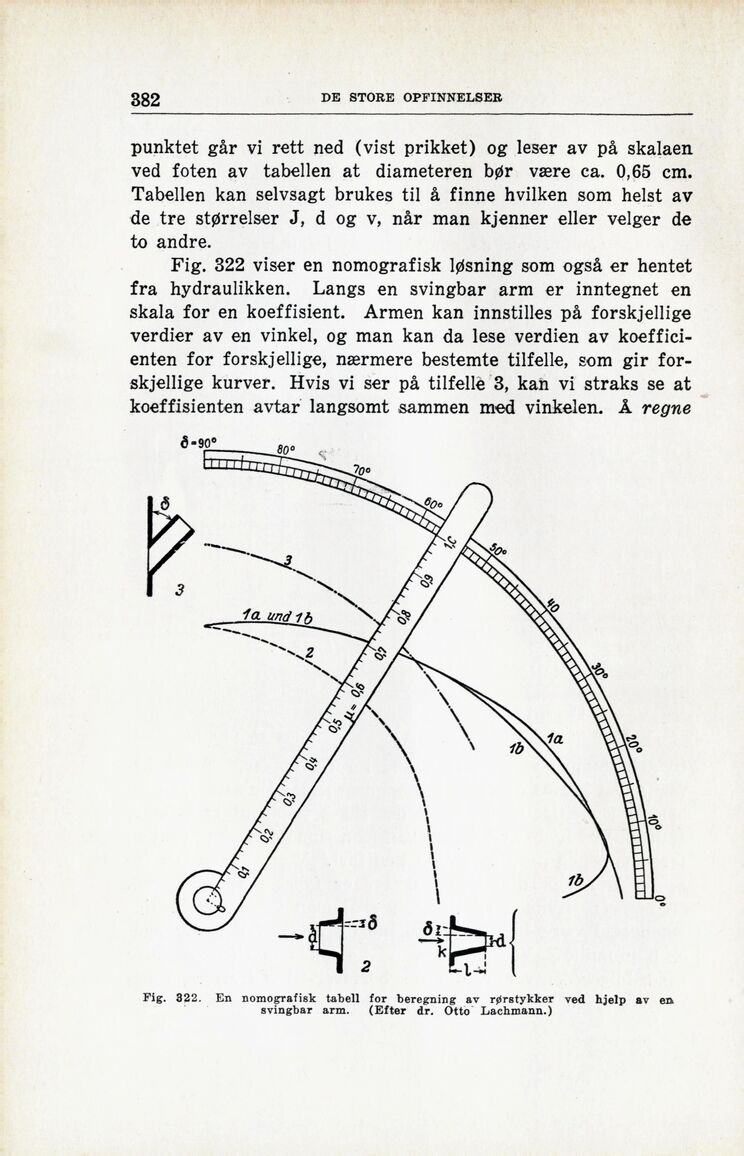

Fig. 322 viser en nomografisk løsning som også er hentet
fra hydraulikken. Langs en svingbar arm er inntegnet en
skala for en koeffisient. Armen kan innstilles på forskjellige
verdier av en vinkel, og man kan da lese verdien av
koefficienten for forskjellige, nærmere bestemte tilfelle, som gir
forskjellige kurver. Hvis vi ser på tilfelle 3, kan vi straks se at
koeffisienten avtar langsomt sammen med vinkelen. Å regne
Fig. 322. En nomop’afisk tabeli for beregning av rørstykker ved hjelp av en
svingbar arm. (Efter dr. Otto Lachmann.)
