172
DE STORE OPFINNELSER

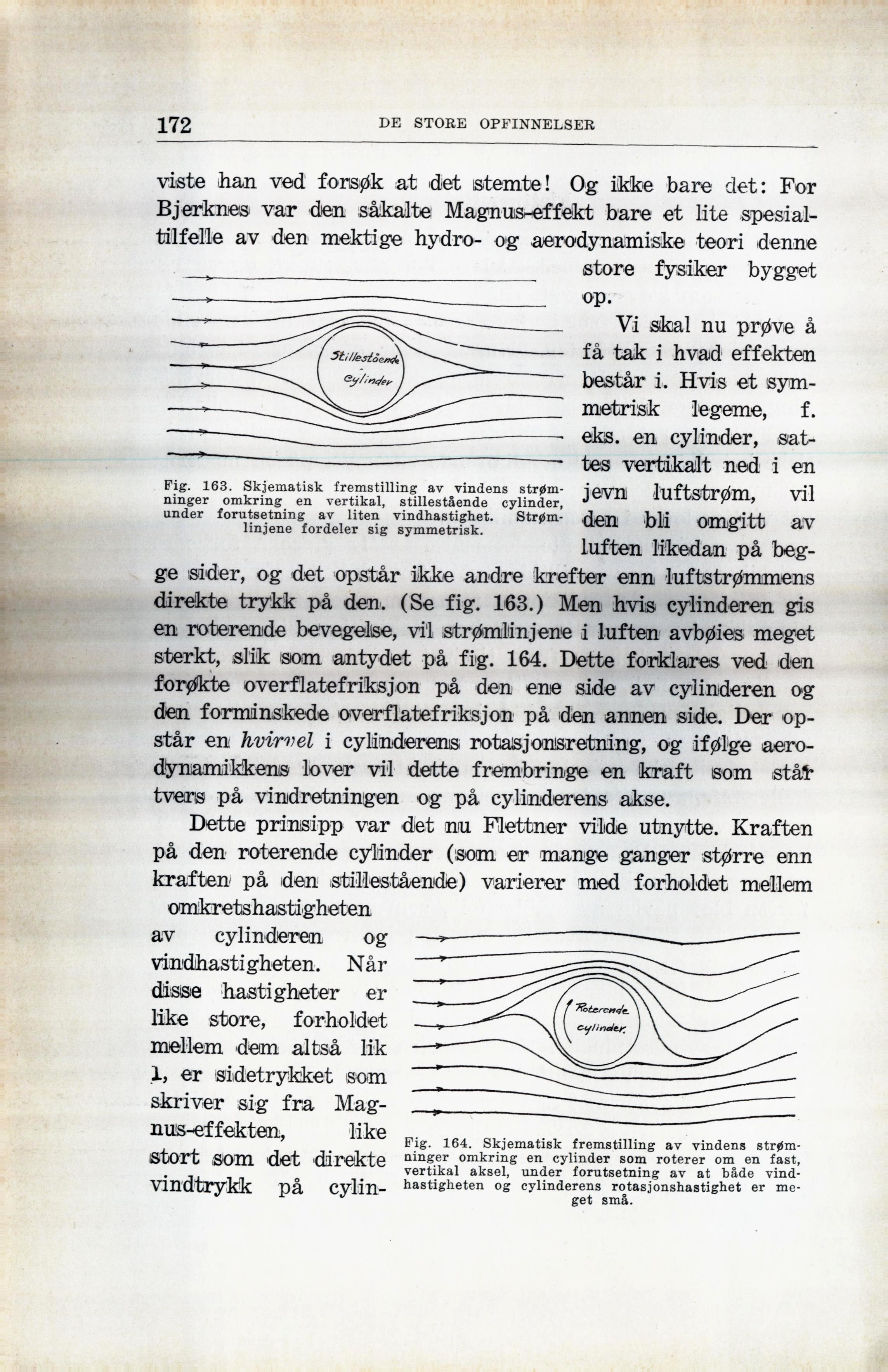

Fig. 163. Skjematisk fremstilling av vindens
strømninger omkring en vertikal, stillestående cylinder,
under forutsetning av liten vindhastighet.
Strømlinjene fordeler sig symmetrisk.
viste han ved forsøk at det stemte! Og ikke bare det: For
Bjerknes var den såkalte Magnns-effekt bare et lite
spesialtilfelle av den mektige hydro- og aerodynamiske teori denne
store fysiker bygget
op.
Vi skal nu prøve å
få tak i hvad effekten
består i. Hvis et
symmetrisk legeme, f.
eks. en cylinder,
sattes vertikalt ned i en
jevn luftstrøm, vil
den bli omgitt av
luften likedan på
beg
ge sider, og det opstår ikke andre krefter enn luftstrømmens
direkte trykk på den. (Se fig. 163.) Men hvis cylinderen gis
en roterende bevegelse, vil strømlinjene i luften avbøies meget
sterkt, slik som antydet på fig. 164. Dette forklares ved: den
forøkte overflatefriksjon på den ene side av cylinderen og
den forminskede overflatefriksjon på den annen side. Der
opstår en hvirvel i cylinderens rotasjonsretning, og ifølge
aero-dynamikkens lover vil dette frembringe en kraft som ståt
tvers på vindretningen og på cylinderens akse.
Dette prinsipp var det nu Flettner vilde utnytte. Kraften
på den roterende cylinder (som er mange ganger større enn
kraften på den stillestående) varierer med forholdet mellem
omkretshastigheten
av cylinderen og
vindhastigheten. Når
disse hastigheter er
like store, forholdet
mellem dem altså lik
1, er sidetrykket som
skriver sig fra
Mag-nus-effekten, like
stort som det direkte
vindtrykk på
cylin
Fig. 164. Skjematisk fremstilling av vindens
strømninger omkring en cylinder som roterer om en fast,
vertikal aksel, under forutsetning av at både
vindhastigheten og cylinderens rotasjonshastighet er
meget små.
