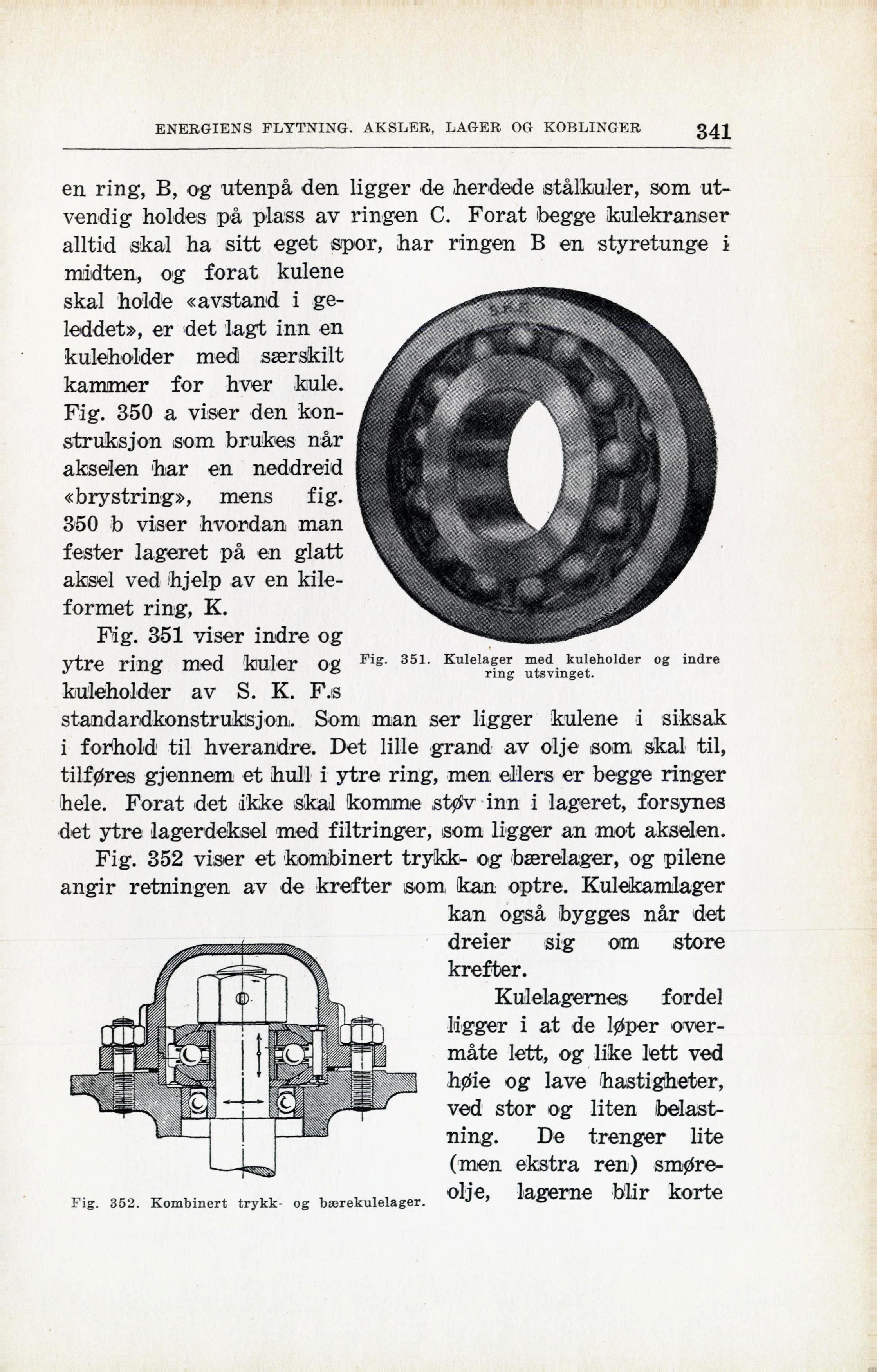

ENERGIENS FLYTNING. AKSLER, LAGER OG KOBLINGER
341
Fig. 351. Kulelager med. kuleholder og indre
ring utsvinget.
Fig. 352. Kombinert trykk- og bærekulelager.
en. ring, B, og utenpå den ligger de herdede stålkuler, som
utvendig holdes på plass av ringen C. Forat begge kulekranser
alltid skal ha sitt eget spor, har ringen B en styretunge i
midten, og forat kulene
skal holde «avstand i
geleddet», er det lagt inn en
kuleholder med særskilt
kammer for hver kule.
Fig. 350 a viser den
konstruksjon som brukes når
akselen har en neddreid
«brystring», mens fig.
350 b viser hvordan man
fester lageret på en glatt
aksel ved hjelp av en
kileformet ring, K.
Fig. 351 viser indre og
ytre ring med kuler og
kuleholder av S. K. F.s
standardkonstruksjon. Som man ser ligger kulene i siksak
i forhold til hverandre. Det lille grand av olje som. skal til,
tilføres gjennem et huli i ytre ring, men ellers er begge ringer
hele. Forat det ikke skal komme støv inn i lageret, forsynes
det ytre lagerdeksel med filtringer, som ligger an mot akselen.
Fig. 352 viser et kombinert trykk- og bærelager, og pilene
angir retningen av de krefter isom kan optre. Kulekamlager
kan også bygges når det
dreier sig om store
krefter.
Kulelagernes fordel
ligger i at de løper
overmåte lett, og like lett ved
høie og lave hastigheter,
ved stor og liten
belastning. De trenger lite
(men ekstra ren)
smøreolje, lagerne biir korte
