184
DE STORE OPFINNELSER

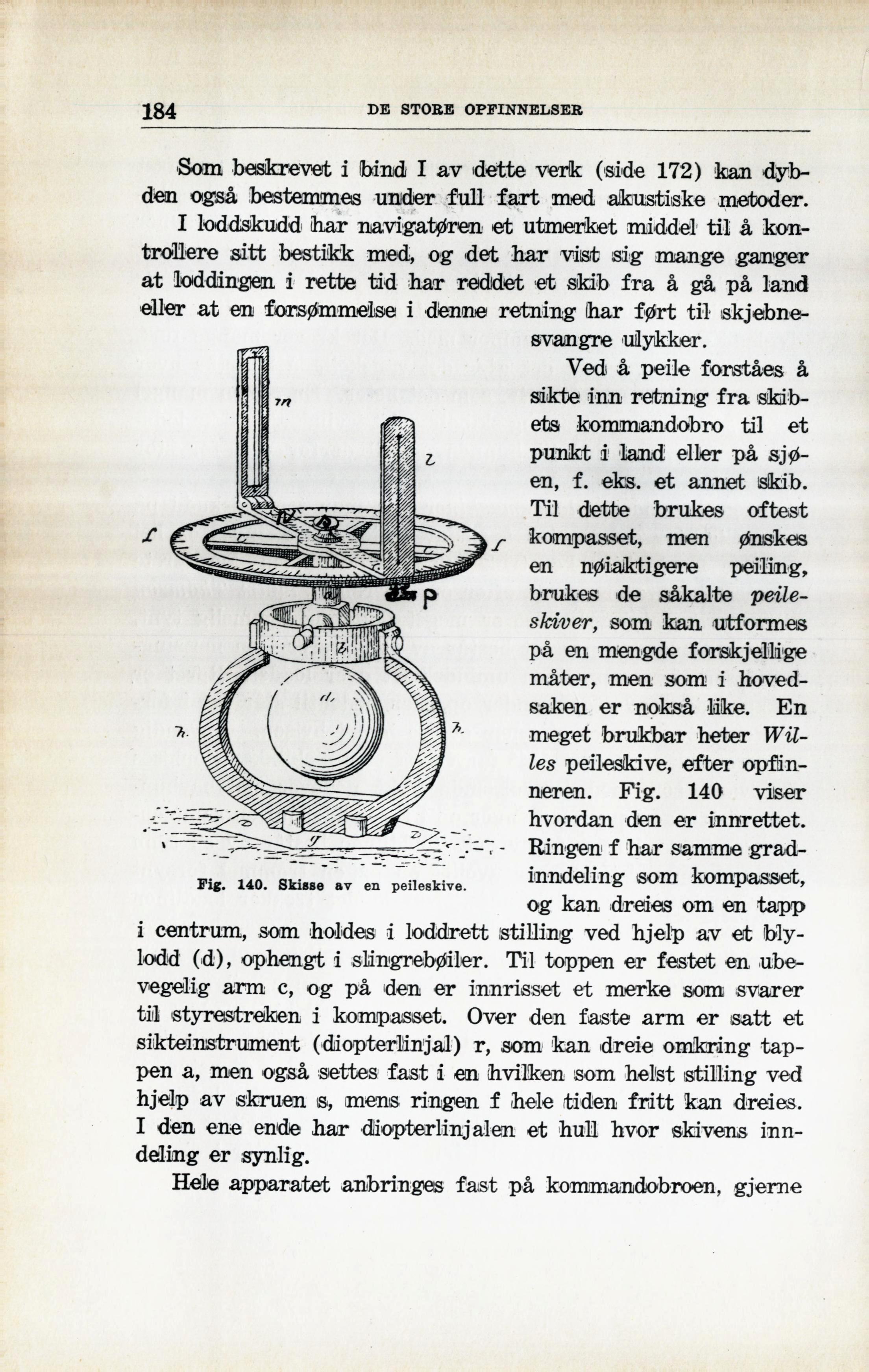

Fig. 140. Skisse av en peileskive.
Som beskrevet i bind I av dette verk (side 172) kan
dybden også bestemmes under full fart med akustiske metoder.
I loddskudd (har navigatøren et utmerket middel til å
kontrollere sitt bestikk med, og det har vist sig mange ganger
at loddingen i rette tid har reddet et skib fra å gå på land
eller at en forsømmelse i denne retning har ført til
skjebnesvangre ulykker.
Ved å peile forståes å
sikte inn retning fra
skibets kommandobro til et
punkt i land eller på
sjøen, f. eks. et annet skib.
Til dette brukes oftest
kompasset, men ønskes
en nøiaktigere peiling,
brukes de såkalte
peile-s kiv er, som kan utformes
på en mengde forskjellige
måter, men som i
hovedsaken er nokså like. En
meget brukbar heter
Wil-les peileskive, efter
opfin-neren. Fig. 140 viser
hvordan den er innrettet.
Ringen f har samme
grad-inndeling som kompasset,
og kan dreies om en tapp
i centrum, som holdes i loddrett stilling ved hjelp av et
blylodd (dj, ophengt i slingrebøiler. Til toppen er festet en
ubevegelig arm c, og på den er innrisset et merke som svarer
til styrestreken i kompasset. Over den faste arm er satt et
sikteinstrument (diopterlinjal) r, som kan dreie omkring
tappen a, men også settes fast i en hvilken som helst stilling ved
hjelp av skruen s, mens ringen f hele tiden fritt kan dreies.
I den ene ende har diopterlinjalen et huli hvor skivens
inndeling er synlig.
Hele apparatet anbringes fast på kommandobroen, gjerne
