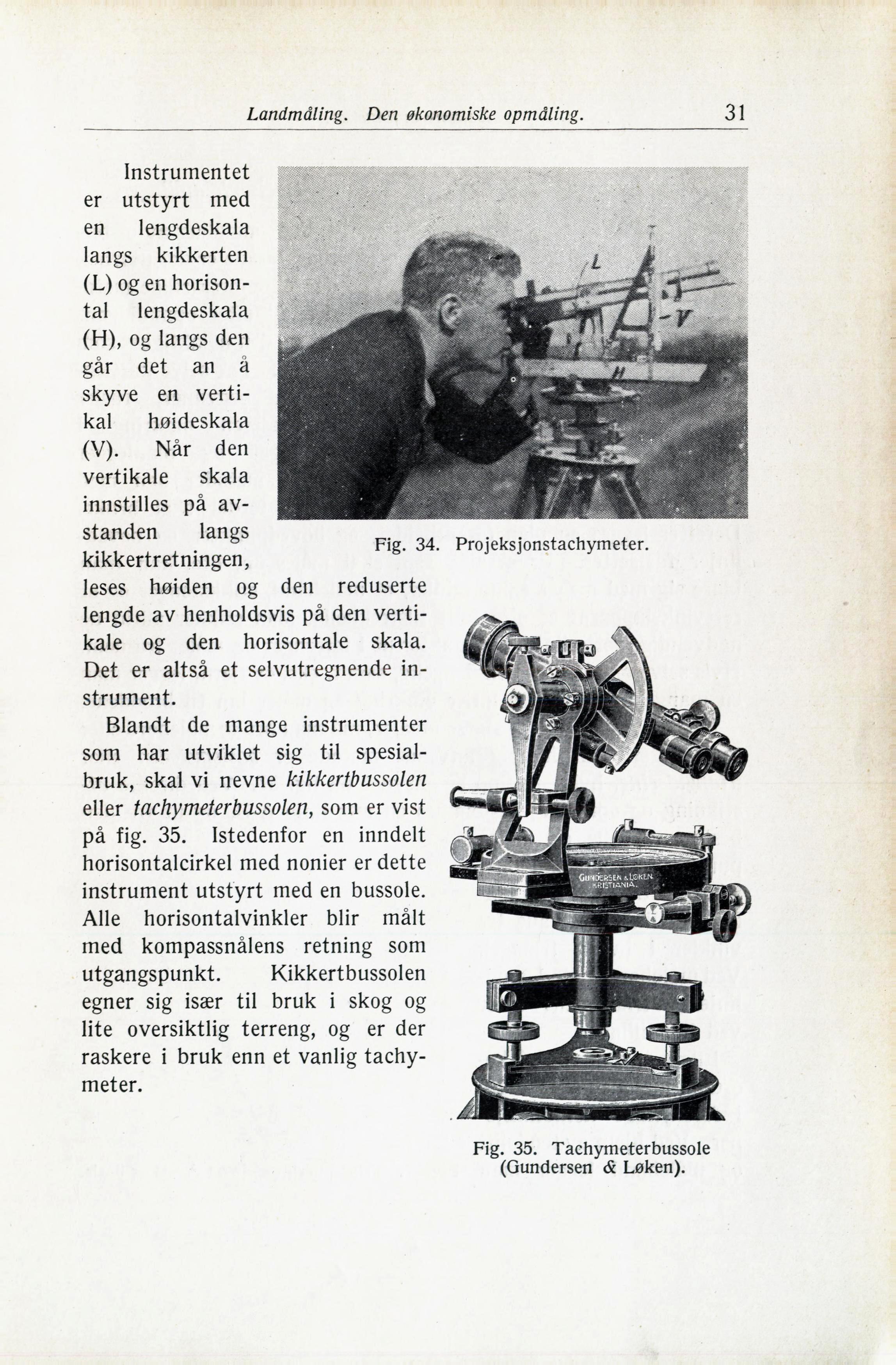

Landmåling. Den økonomiske opmåling.
31
Fig. 34. Projeksjonstachymeter.
Instrumentet
er utstyrt med
en lengdeskala
langs kikkerten
(L) og en
horisontal lengdeskala
(H), og langs den
går det an å
skyve en
vertikal høideskala
(V). Når den
vertikale skala
innstilles på
avstanden langs
kikkertretningen,
leses høiden og den reduserte
lengde av henholdsvis på den
vertikale og den horisontale skala.
Det er altså et selvutregnende
instrument.
Blandt de mange instrumenter
som har utviklet sig til
spesial-bruk, skal vi nevne kikkertbussolen
eller tachymeterbussolen, som er vist
på fig. 35. Istedenfor en inndelt
horisontalcirkel med nonier er dette
instrument utstyrt med en bussole.
Alle horisontalvinkler biir målt
med kompassnålens retning som
utgangspunkt. Kikkertbussolen
egner sig især til bruk i skog og
lite oversiktlig terreng, og er der
raskere i bruk enn et vanlig
tachy-meter.
Fig. 35. Tachymeterbussole
(Gundersen & Løken).
