Lokomotiv oa jernbane. Moderne jernbaneteknikk.
383

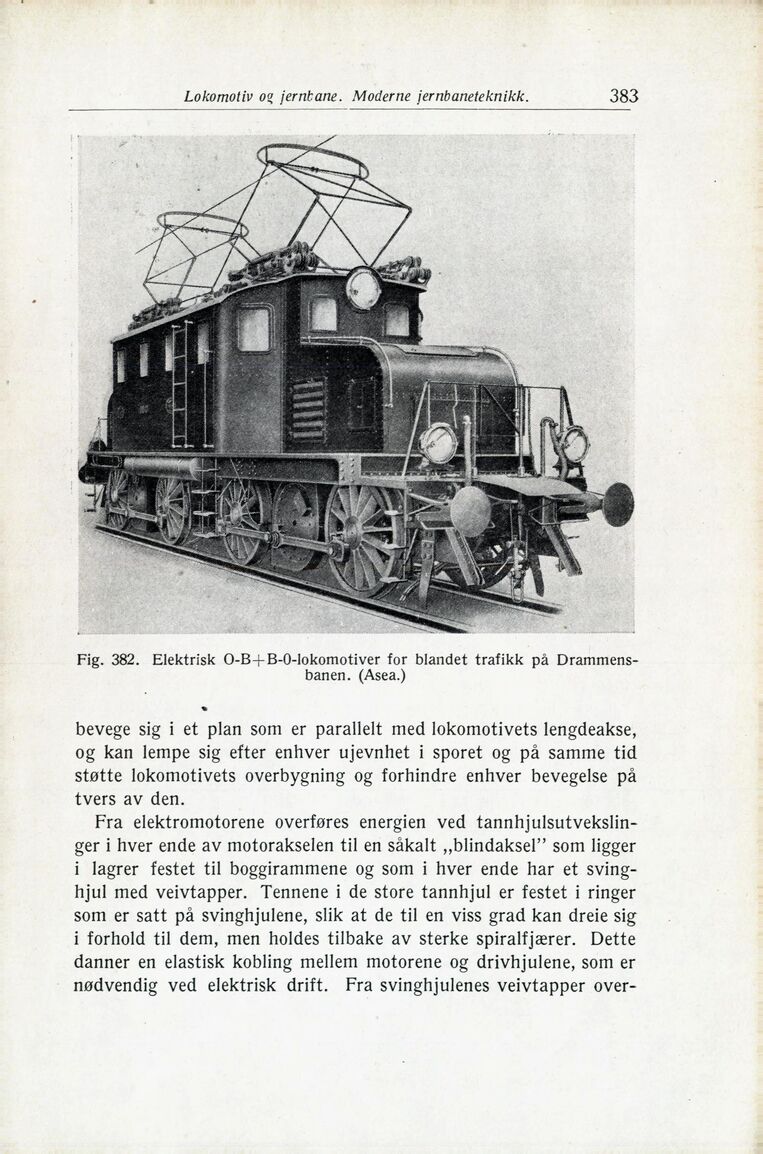

Fig. 382. Elektrisk O-B+B-O-lokomotiver for blandet trafikk pà
Drammensbanen. (Asea.)
bevege sig i et plan som er parallelt med lokomotivets lengdeakse,
og kan lempe sig efter enhver ujevnhet i sporet og på samme tid
støtte lokomotivets overbygning og forhindre enhver bevegelse på
tvers av den.
Fra elektromotorene overføres energien ved
tannhjulsutvekslin-ger i hver ende av motorakselen til en såkalt ,,blindaksel” som ligger
i lagrer festet til boggirammene og som i hver ende har et
svinghjul med veivtapper. Tennene i de store tannhjul er festet i ringer
som er satt på svinghjulene, slik at de til en viss grad kan dreie sig
i forhold til dem, men holdes tilbake av sterke spiralfjærer. Dette
danner en elastisk kobling mellem motorene og drivhjulene, som er
nødvendig ved elektrisk drift. Fra svinghjulenes veivtapper over-
