34

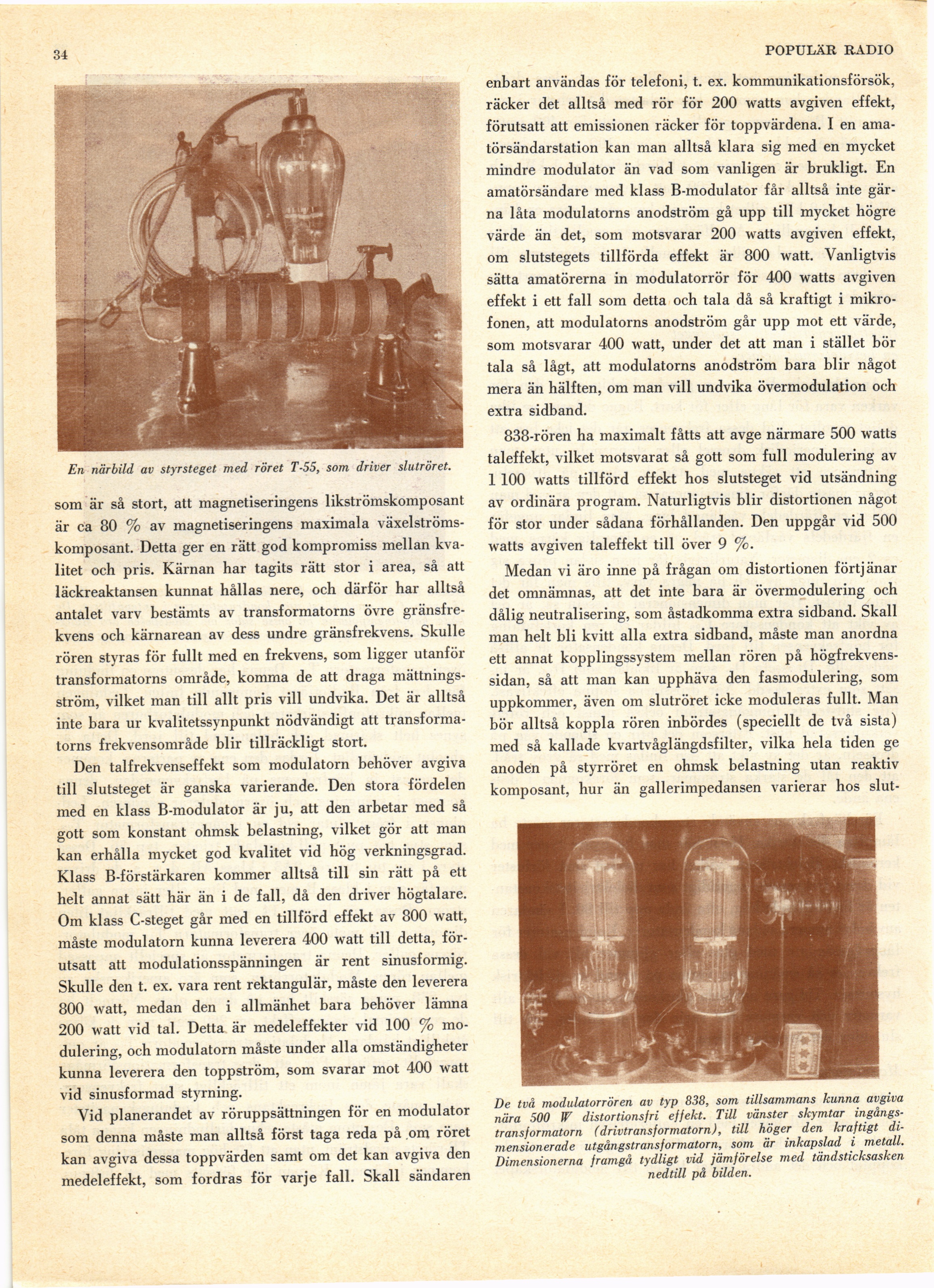

En närbild av styrsteget med röret T-55, som driver slutröret.
som är så stort, att magnetiseringens likströmskomposant
är ca 80 % av magnetiseringens maximala
växelströmskomposant. Detta ger en rätt god kompromiss mellan
kvalitet och pris. Kärnan har tagits rätt stor i area, så att
läckreaktansen kunnat hållas nere, och därför har alltså
antalet varv bestämts av transformatorns övre
gränsfrekvens och kärnarean av dess undre gränsfrekvens. Skulle
rören styras för fullt med en frekvens, som ligger utanför
transformatorns område, komma de att draga
mättningsström, vilket man till allt pris vill undvika. Det är alltså
inte bara ur kvalitetssynpunkt nödvändigt att
transformatorns frekvensområde blir tillräckligt stort.
Den talfrekvenseffekt som modulatorn behöver avgiva
till slutsteget är ganska varierande. Den stora fördelen
med en klass B-modulator är ju, att den arbetar med så
gott som konstant ohmsk belastning, vilket gör att man
kan erhålla mycket god kvalitet vid hög verkningsgrad.
Klass B-förstärkaren kommer alltså till sin rätt på ett
helt annat sätt här än i de fall, då den driver högtalare.
Om klass C-steget går med en tillförd effekt av 800 watt,
måste modulatorn kunna leverera 400 watt till detta,
förutsatt att modulalionsspänningen är rent sinusformig.
Skulle den t. ex. vara rent rektangulär, måste den leverera
800 watt, medan den i allmänhet bara behöver lämna
200 watt vid tal. Detta är medeleffekter vid 100 %
modulering, och modulatorn måste under alla omständigheter
kunna leverera den toppström, som svarar mot 400 watt
vid sinusformad styrning.
Vid planerandet av röruppsättningen för en modulator
som denna måste man alltså först taga reda på om röret
kan avgiva dessa toppvärden samt om det kan avgiva den
medeleffekt, som fordras för varje fall. Skall sändaren
POPULÄR RADIO
enbart användas för telefoni, t. ex. kommunikationsförsök,
räcker det alltså med rör för 200 watts avgiven effekt,
förutsatt att emissionen räcker för toppvärdena. I en
ama-törsändarstation kan man alltså klara sig med en mycket
mindre modulator än vad som vanligen är brukligt. En
amatörsändare med klass B-modulator får alltså inte
gärna låta modulatorns anodström gå upp till mycket högre
värde än det, som motsvarar 200 watts avgiven effekt,
om slutstegets tillförda effekt är 800 watt. Vanligtvis
sätta amatörerna in modulatorrör för 400 watts avgiven
effekt i ett fall som detta och tala då så kraftigt i
mikrofonen, att modulatorns anodström går upp mot ett värde,
som motsvarar 400 watt, under det att man i stället bör
tala så lågt, att modulatorns anodström bara blir något
mera än hälften, om man vill undvika övermodulation och
extra sidband.
838-rören ha maximalt fåtts att avge närmare 500 watts
taleffekt, vilket motsvarat så gott som full modulering av
1 100 watts tillförd effekt hos slutsteget vid utsändning
av ordinära program. Naturligtvis blir distortionen något
för stor under sådana förhållanden. Den uppgår vid 500
watts avgiven taleffekt till över 9 %.
Medan vi äro inne på frågan om distortionen förtjänar
det omnämnas, att det inte bara är övermodulering och
dålig neutralisering, som åstadkomma extra sidband. Skall
man helt bli kvitt alla extra sidband, måste man anordna
ett annat kopplingssystem mellan rören på
högfrekvens-sidan, så att man kan upphäva den fasmodulering, som
uppkommer, även om slutröret icke moduleras fullt. Man
bör alltså koppla rören inbördes (speciellt de två sista)
med så kallade kvartvåglängdsfilter, vilka hela tiden ge
anoden på styrröret en ohmsk belastning utan reaktiv
komposant, hur än gallerimpedansen varierar hos slut-
De två modulatorråren av typ 838, som tillsammans kunna avgiva
nära 500 W distortionsjri effekt. Till vänster skymtar
ingångs-transformatorn (drivtransformatorn), till höger den kraftigt
dimensionerade utgångstransformatorn, som är inkapslad i metall.
Dimensionerna framgå tydligt vid jämförelse med tändsticksasken
nedtill på bilden.
