!)1
POPULÄR RADIO

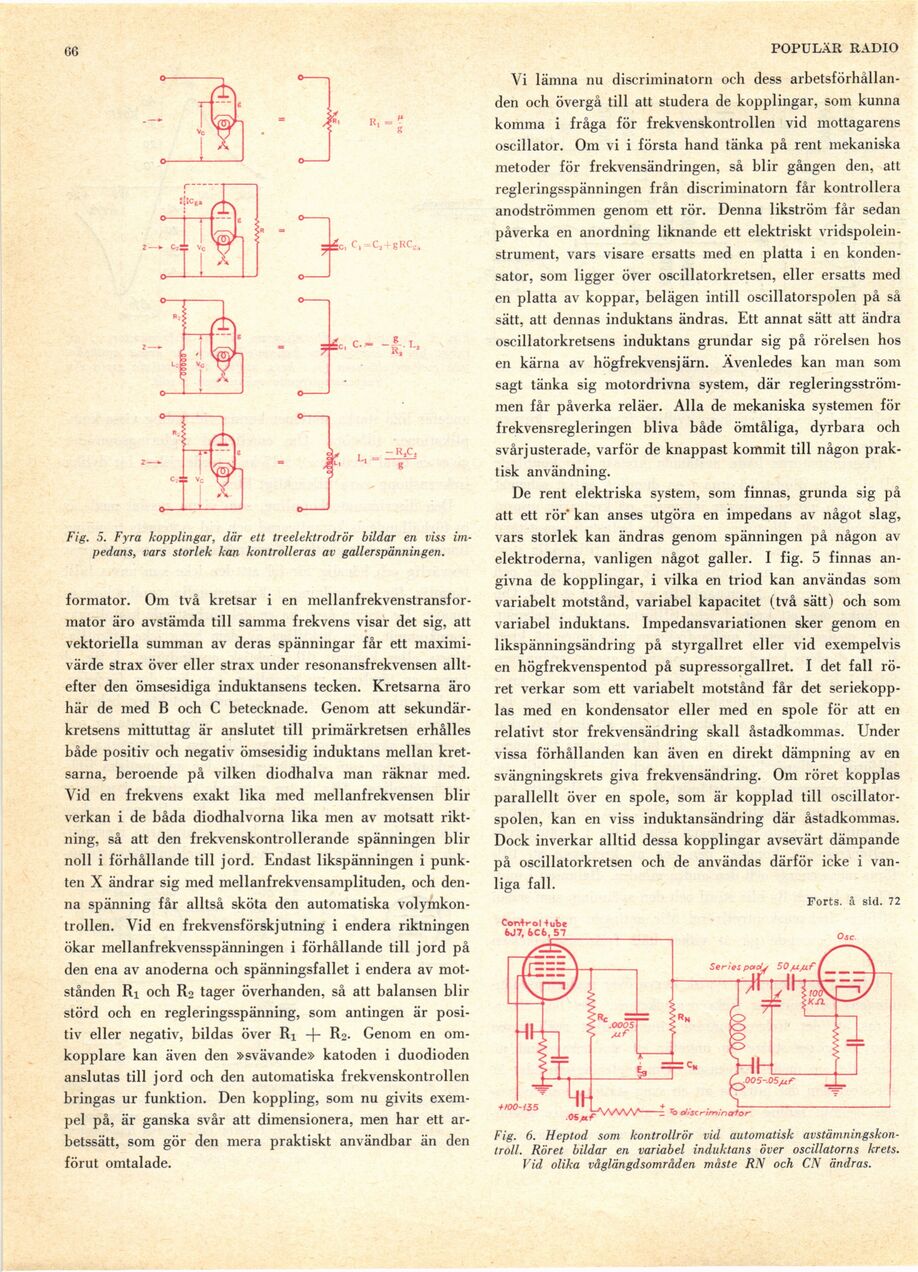

Fig. 5. Fyra kopplingar, där ett treelektrodrör bildar en viss
impedans, vars storlek kan kontrolleras av gallerspänningen.
formator. Om två kretsar i en
mellanfrekvenstransformator äro avstämda till samma frekvens visar det sig, att
vektoriella summan av deras spänningar får ett
maximivärde strax över eller strax under resonansfrekvensen
alltefter den ömsesidiga induktansens tecken. Kretsarna äro
här de med B och C betecknade. Genom att
sekundärkretsens mittuttag är anslutet till primärkretsen erhålles
både positiv och negativ ömsesidig induktans mellan
kretsarna, beroende på vilken diodhalva man räknar med.
Vid en frekvens exakt lika med mellanfrekvensen blir
verkan i de båda diodhalvorna lika men av motsatt
riktning, så att den frekvenskontrollerande spänningen blir
noll i förhållande till jord. Endast likspänningen i
punkten X ändrar sig med mellanfrekvensamplituden, och
denna spänning får alltså sköta den automatiska
volymkontrollen. Vid en frekvensförskjutning i endera riktningen
ökar mellanfrekvensspänningen i förhållande till jord på
den ena av anoderna och spänningsfallet i endera av
motstånden Ri och Ro tager överhanden, så att balansen blir
störd och en regleringsspänning, som antingen är
positiv eller negativ, bildas över Ri + R2. Genom en
omkopplare kan även den »svävande» katoden i duodioden
anslutas till jord och den automatiska frekvenskontrollen
bringas ur funktion. Den koppling, som nu givits
exempel på, är ganska svår att dimensionera, men har ett
arbetssätt, som gör den mera praktiskt användbar än den
förut omtalade.
Vi lämna nu discriminatorn och dess
arbetsförhållanden och övergå till att studera de kopplingar, som kunna
komma i fråga för frekvenskontrollen vid mottagarens
oscillator. Om vi i första hand tänka på rent mekaniska
metoder för frekvensändringen, så blir gången den, att
regleringsspänningen från discriminatorn får kontrollera
anodströmmen genom ett rör. Denna likström får sedan
påverka en anordning liknande ett elektriskt
vridspolein-strument, vars visare ersatts med en platta i en
kondensator, som ligger över oscillatorkretsen, eller ersatts med
en platta av koppar, belägen intill oscillatorspolen på så
sätt, att dennas induktans ändras. Ett annat sätt att ändra
oscillatorkretsens induktans grundar sig på rörelsen hos
en kärna av högfrekvensjärn. Ävenledes kan man som
sagt tänka sig motordrivna system, där
regleringsströmmen får påverka reläer. Alla de mekaniska systemen för
frekvensregleringen bliva både ömtåliga, dyrbara och
svårjusterade, varför de knappast kommit till någon
praktisk användning.
De rent elektriska system, som finnas, grunda sig på
att ett rör" kan anses utgöra en impedans av något slag,
vars storlek kan ändras genom spänningen på någon av
elektroderna, vanligen något galler. I fig. 5 finnas
angivna de kopplingar, i vilka en triod kan användas som
variabelt motstånd, variabel kapacitet (två sätt) och som
variabel induktans. Impedansvariationen sker genom en
likspänningsändring på styrgallret eller vid exempelvis
en högfrekvenspentod på supressorgallret. I det fall
röret verkar som ett variabelt motstånd får det
seriekopplas med en kondensator eller med en spole för att en
relativt stor frekvensändring skall åstadkommas. Under
vissa förhållanden kan även en direkt dämpning av en
svängningskrets giva frekvensändring. Om röret kopplas
parallellt över en spole, som är kopplad till
oscillator-spolen, kan en viss induktansändring där åstadkommas.
Dock inverkar alltid dessa kopplingar avsevärt dämpande
på oscillatorkretsen och de användas därför icke i
vanliga fall.
Forts, å sid. 72
Fig. 6. Heptod som kontrollrör vid automatisk
avstämningskon-troll. Röret bildar en variabel induktans över oscillatorns krets.
Vid olika våglängdsområden måste RN och CN ändras.
