66
POPULÄR RADIO 66
’t=D =
va
Vg
(3)
(4)
/ (3v;
D \dvg/ia = konst.
3. Villkor för anodåterverkan.
Vi skriva sambandet enligt ekv. 2 för små ändringar
hos likspänningarna
dv8t = (lvg+D dva (5)
Det är här tydligt att en ändring av gallerspänningen dvg
giver en ändring i styrspänningen dvst som beror av,
huruvida dvg ökas eller minskas genom andra termen,
D dva. För att få en stor anodströmsändring dia är det
givetvis önskvärt, att den andra termen varierar med och
ej mot dvg. Vi skola nu undersöka, hur det ställer sig
med denna sak i ett enkelt fall, en triod med ett resistivt
belastningselement Rb i anodkretsen. Anodströmmen Ia
sätter över detta anodmotstånd upp ett spänningsfall dva
= — Rb dia, varför ekv. 5 får formen
dvst = dvg — D Rb dia (6)
Tydligen är det så olyckligt att ändringarna i vg och va
motverka varandra, vilket medför att ändringarna i vst
bli mindre än de skulle bli, om anodkretsens återverkan,
d. v. s. rörets anodåterverkan kunde försummas. Att det
är fråga om en återverkan följer därav, att den primära
gallerspänningsändringen dvg giver en
anodströmsändring dia, vilken i sin tur via fältet invid katoden
återverkar på urladdningsströmmen. Detta uttryckes nu så, att
den ursprungliga styrspänningen dvg sänkes till värdet
för den verkligt rådande styrspänningen, dvst. Man kan
analogt tala om en sänkning av rörets statiska branthet
S till värdet för arbetsbrantheten Sa. För dessa båda
brantheter gäller, om rörets inre motstånd betecknas S:

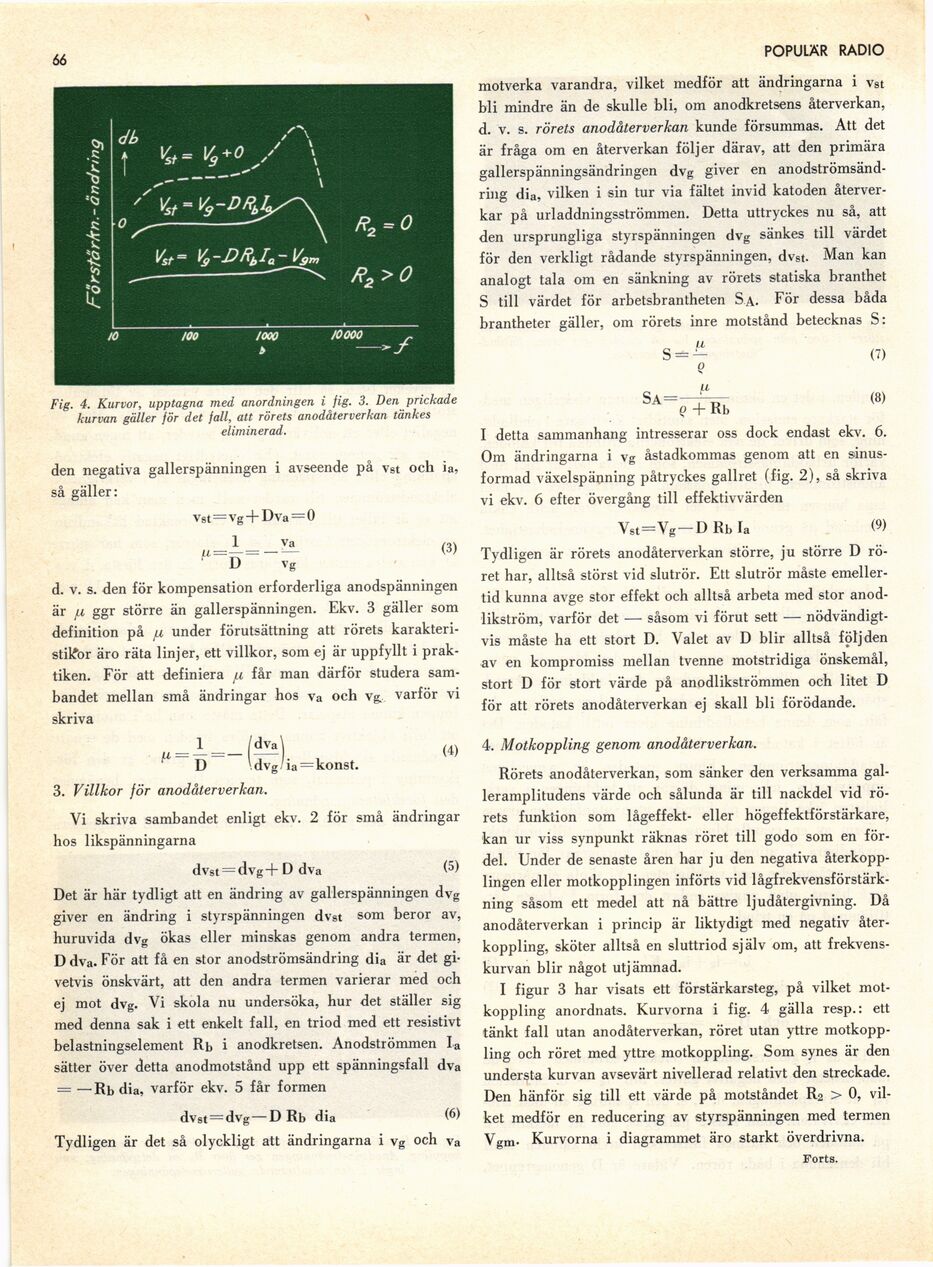

Fig. 4. Kurvor, upptagna med anordningen i fig. 3. Den prickade
kurvan gäller för det fall, att rörets anodåterverkan tankes
eliminerad.
den negativa gallerspänningen i avseende på vst och ia,
så gäller:
Vst = Vg + Dva = 0
1
Sa=
H-
(7)
(8)
d. v. s. den för kompensation erforderliga anodspänningen
är [j, ggr större än gallerspänningen. Ekv. 3 gäller som
definition på fj, under förutsättning att rörets
karakteristiker äro räta linjer, ett villkor, som ej är uppfyllt i
praktiken. För att definiera fi får man därför studera
sambandet mellan små ändringar hos va och vg. varför vi
skriva
Q +Rb
I detta sammanhang intresserar oss dock endast ekv. 6.
Om ändringarna i vg åstadkommas genom att en
sinus-formad växelspänning påtryckes gallret (fig. 2), så skriva
vi ekv. 6 efter övergång till effektivvärden
Vst=Vg— DRbla (9)
Tydligen är rörets anodåterverkan större, ju större D
röret har, alltså störst vid slutrör. Ett slutrör måste
emellertid kunna avge stor effekt och alltså arbeta med stor
anod-likström, varför det — såsom vi förut sett -—-
nödvändigtvis måste ha ett stort D. Valet av D blir alltså följden
av en kompromiss mellan tvenne motstridiga önskemål,
stort D för stort värde på anodlikströmmen och litet D
för att rörets anodåterverkan ej skall bli förödande.
4. Motkoppling genom anodåterverkan.
Rörets anodåterverkan, som sänker den verksamma
gal-leramplitudens värde och sålunda är till nackdel vid
rörets funktion som lågeffekt- eller högeffektförstärkare,
kan ur viss synpunkt räknas röret till godo som en
fördel. Under de senaste åren har ju den negativa
återkopplingen eller motkopplingen införts vid
lågfrekvensförstärkning såsom ett medel att nå bättre ljudåtergivning. Då
anodåterverkan i princip är liktydigt med negativ
återkoppling, sköter alltså en sluttriod själv om, att
frekvenskurvan blir något utjämnad.
I figur 3 har visats ett förstärkarsteg, på vilket
motkoppling anordnats. Kurvorna i fig. 4 gälla resp.: ett
tänkt fall utan anodåterverkan, röret utan yttre
motkoppling och röret med yttre motkoppling. Som synes är den
understa kurvan avsevärt nivellerad relativt den streckade.
Den hänför sig till ett värde på motståndet Ro > 0,
vilket medför en reducering av styrspänningen med termen
Vgm. Kurvorna i diagrammet äro starkt överdrivna.
Forts.
