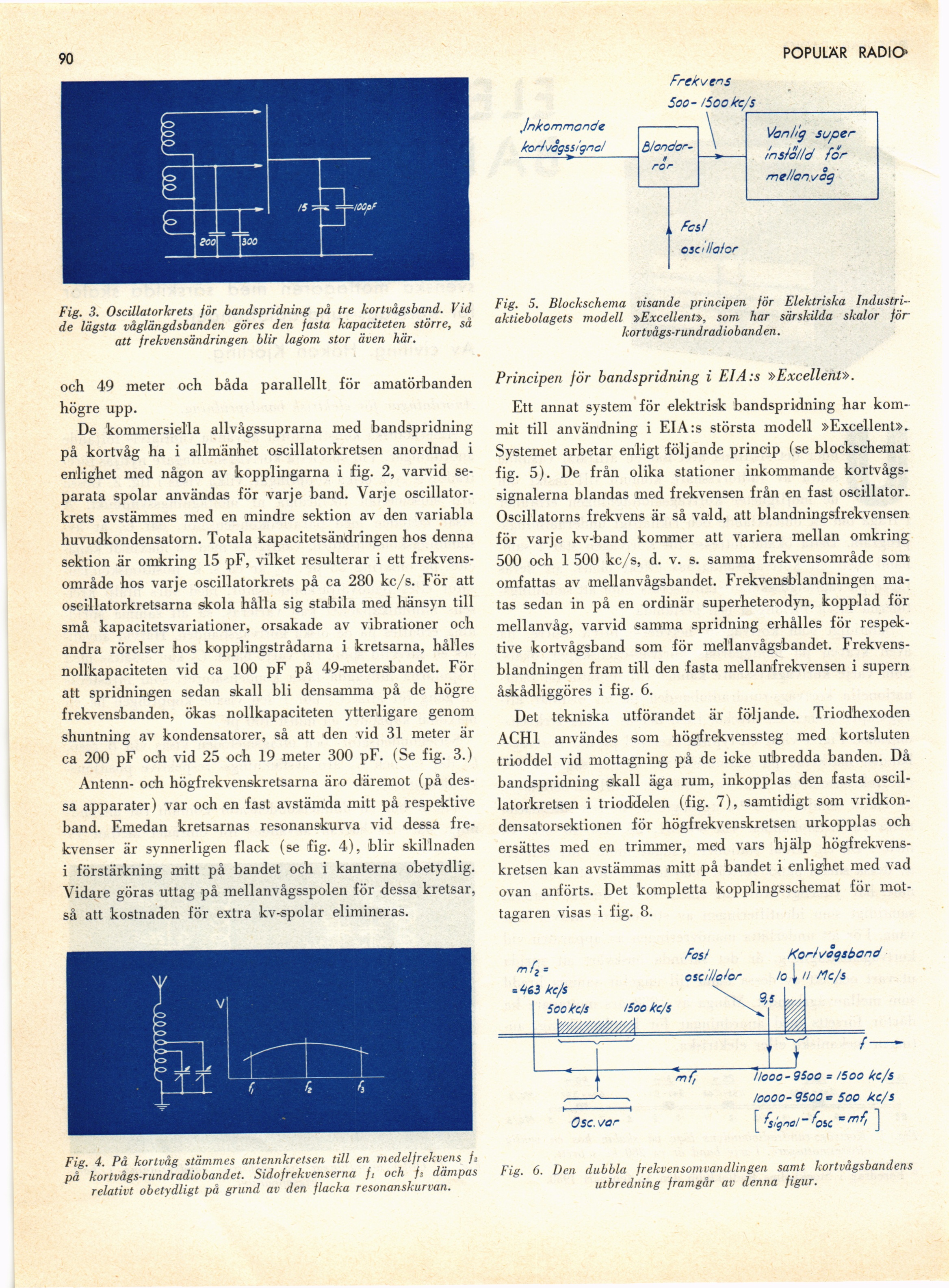

POPULÄR RADIO 90
Fig. 3. Oscillatorkrets jör bandspridning på tre kortvågsband. Vid
de lägsta våglängdsbanden göres den fasta kapaciteten större, så
att frekvensändringen blir lagom stor även här.
Fig. 5. Blockschema visande principen för Elektriska
Industriaktiebolagets modell »Excellent», som har särskilda skalor för
kortvågs-rundradiobanden.
och 49 meter och båda parallellt för amatörbanden
högre upp.
De kommersiella allvågssuprarna med bandspridning
på kortvåg ha i allmänhet oscillatorkretsen anordnad i
enlighet med någon av kopplingarna i fig. 2, varvid
separata spolar användas för varje band. Varje
oscillatorkrets avstämmes med en mindre sektion av den variabla
huvudkondensatorn. Totala kapacitetsändringen hos denna
sektion är omkring 15 pF, vilket resulterar i ett
frekvensområde hos varje oscillatorkrets på ca 280 kc/s. För att
oscillatorkretsarna skola hålla sig stabila med hänsyn till
små kapacitetsvariationer, orsakade av vibrationer och
andra rörelser hos kopplingstrådarna i kretsarna, hålles
nollkapaciteten vid ca 100 pF på 49-metersi>andet. För
att spridningen sedan skall bli densamma på de högre
frekvensbanden, ökas nollkapaciteten ytterligare genom
shuntning av kondensatorer, så att den vid 31 meter är
ca 200 pF och vid 25 och 19 meter 300 pF. (Se fig. 3.)
Antenn- och högfrekvenskretsarna äro däremot (på
dessa apparater) var och en fast avstämda mitt på respektive
band. Emedan kretsarnas resonanskurva vid dessa
frekvenser är synnerligen flack (se fig. 4), blir skillnaden
i förstärkning mitt på bandet och i kanterna obetydlig.
Vidare göras uttag på mellanvågsspolen för dessa kretsar,
så att kostnaden för extra kv-spolar elimineras.
Principen för bandspridning i EIA:s »Excellent».
Ett annat system för elektrisk bandspridning har
kommit till användning i EIA:s största modell »Excellent».
Systemet arbetar enligt följande princip (se blockschemat:
fig. 5). De från olika stationer inkommande
kortvågssignalerna blandas med frekvensen från en fast oscillator.
Oscillatorns frekvens är så väld, att blandningsfrekvensen
för varje kv-band kommer att variera mellan omkring
500 och 1 500 kc/s, d. v. s. samma frekvensområde som
omfattas av mellanvågsbandet. Frekvensiblandningen
matas sedan in på en ordinär superheterodyn, kopplad för
mellanvåg, varvid samma spridning erhålles för
respektive kortvågsband som för mellanvågsbandet.
Frekvensblandningen fram till den fasta mellanfrekvensen i supern
åskådliggöres i fig. 6.
Det tekniska utförandet är följande. Triodhexoden
ACH1 användes som högfrekvenssteg med kortsluten
trioddel vid mottagning på de icke utbredda banden. Då
bandspridning skall äga rum, inkopplas den fasta
oscillatorkretsen i trioddelen (fig. 7), samtidigt som
vridkon-densatorsektionen för högfrekvenskretsen urkopplas och
ersättes med en trimmer, med vars hjälp
högfrekvenskretsen kan avstämmas mitt på bandet i enlighet med vad
ovan anförts. Det kompletta kopplingsschemat för
mottagaren visas i fig. 8.
Fig. 4. På kortvåg stämmes antennkretsen till en medelfrekvens fi
på kortvågs-rundradiobandet. Sidofrekvenserna fi och fi dämpas
relativt obetydligt på grund av den flacka resonanskurvan.
Fig. 6. Den dubbla frekvensomvandlingen samt kortvågsbandens
utbredning framgår av denna figur.
