POPULÄR RADIO
101
[-CENTRALANTENNEN-]
{+CENTRAL-
ANTENNEN+}
En lösning till antennprobl
som erbjuder många fä
Or estetisk synpunkt äro antennanordningarna på
de större boningshus, där varje apparatägare
har sin egen antenn, föga tilltalande. Man ser
en mångfald antennmaster och ett kaos av trådar, löpande
kors och tvärs. Sedan man i större utsträckning börjat
använda de s. k. enmastantennerna, ha förhållandena dock
förbättrats. Antenntrådarna bortfalla och antalet master
reduceras till hälften. Där förut antennerna slingrade sig
genom varandra, finns det nu gott om plats för var och

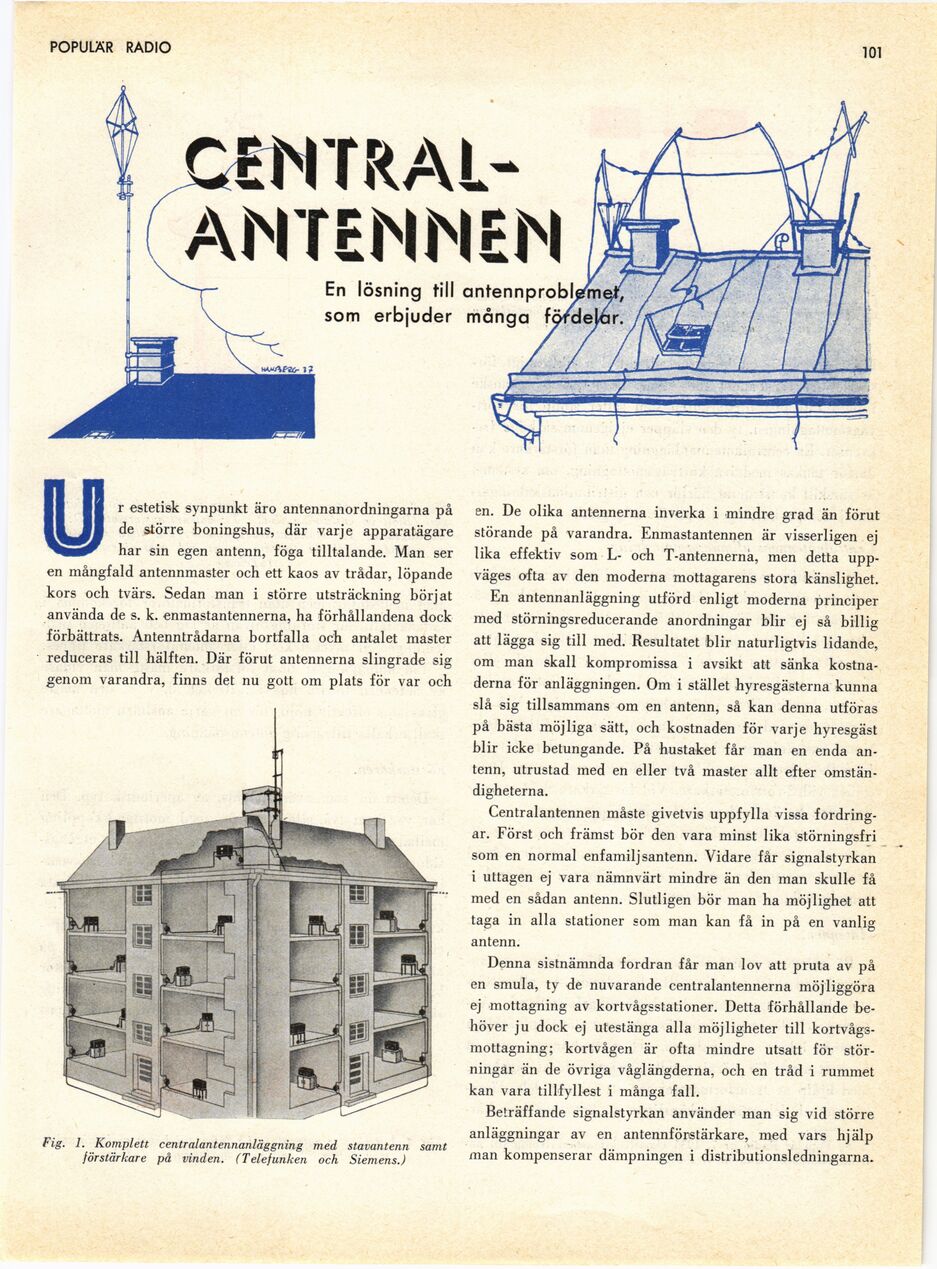

Fig. 1. Komplett centralantennanläggning med stavantenn samt
förstärkare på vinden. (Telefunken och Siemens.)
en. De olika antennerna inverka i mindre grad än förut
störande på varandra. Enmastantennen är visserligen ej
lika effektiv som L- och T-antennerna, men detta
uppväges ofta av den moderna mottagarens stora känslighet.
En antennanläggning utförd enligt moderna principer
med störningsreducerande anordningar blir ej så billig
att lägga sig till med. Resultatet blir naturligtvis lidande,
om man skall kompromissa i avsikt att sänka
kostnaderna för anläggningen. Om i stället hyresgästerna kunna
slå sig tillsammans om en antenn, så kan denna utföras
på bästa möjliga sätt, och kostnaden för varje hyresgäst
blir icke betungande. På hustaket får man en enda
antenn, utrustad med en eller två master allt efter
omständigheterna.
Centralantennen måste givetvis uppfylla vissa
fordringar. Först och främst bör den vara minst lika störningsfri
som en normal enfamilj santenn. Vidare får signalstyrkan
i uttagen ej vara nämnvärt mindre än den man skulle få
med en sådan antenn. Slutligen bör man ha möjlighet att
taga in alla stationer som man kan få in på en vanlig
antenn.
Denna sistnämnda fordran får man lov att pruta av på
en smula, ty de nuvarande centralantennerna möjliggöra
ej mottagning av kortvågsstationer. Detta förhållande
behöver ju dock ej utestänga alla möjligheter till
kortvågsmottagning; kortvågen är ofta mindre utsatt för
störningar än de övriga våglängderna, och en tråd i rummet
kan vara tillfyllest i många fall.
Beträffande signalstyrkan använder man sig vid större
anläggningar av en antennförstärkare, med vars hjälp
man kompenserar dämpningen i distributionsledningarna.
