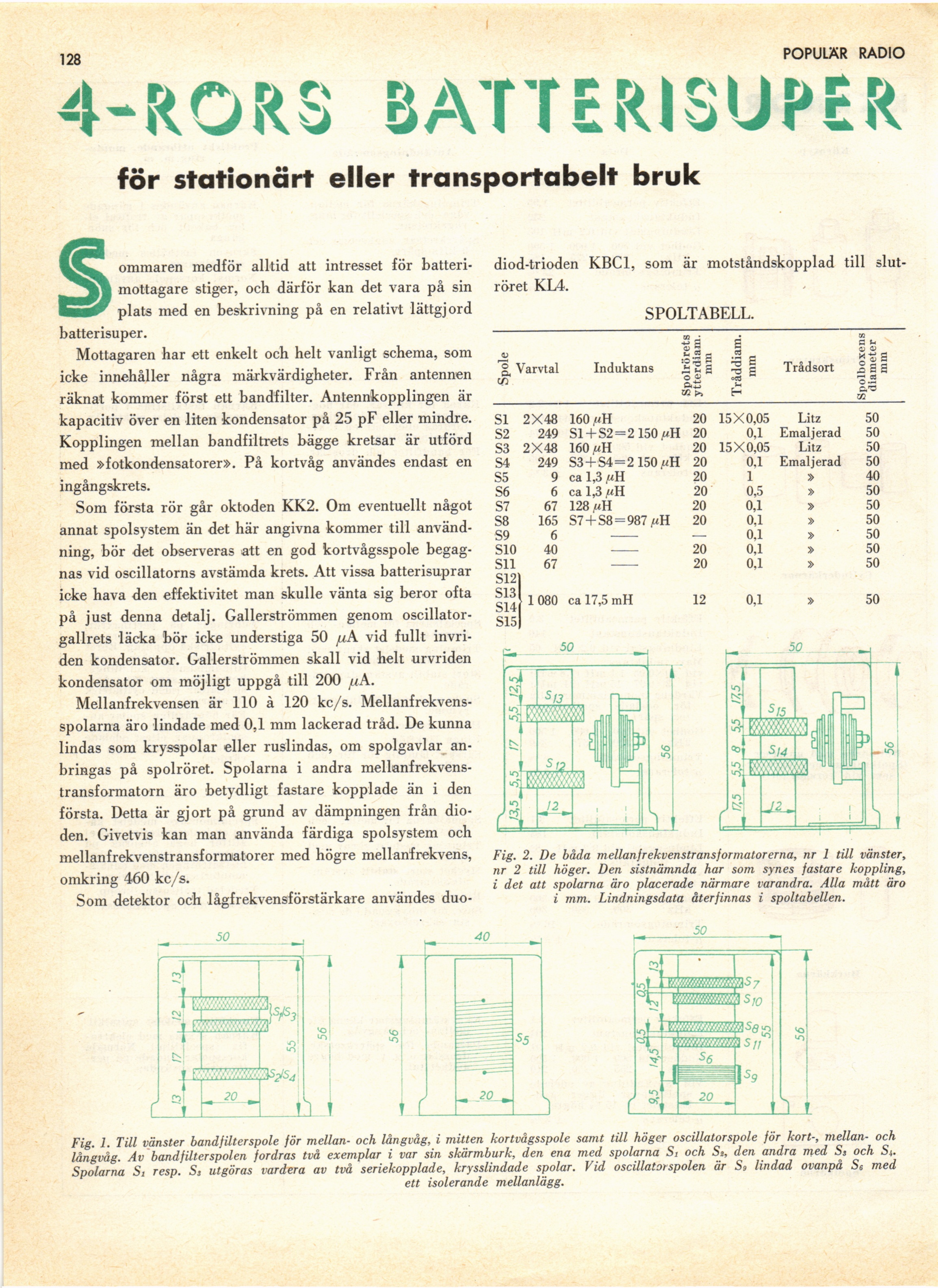

128
POPULÄR RADIO
4-RORS BATTERISUPER
för stationärt eller transportabelt bruk
ommaren medför alltid att intresset för
batterimottagare stiger, och därför kan det vara på sin
plats med en beskrivning på en relativt lättgjord
batterisuper.
Mottagaren har ett enkelt och helt vanligt schema, som
icke innehåller några märkvärdigheter. Från antennen
räknat kommer först ett bandfilter. Antennkopplingen är
kapacitiv över en liten kondensator på 25 pF eller mindre.
Kopplingen mellan bandfiltrets bägge kretsar är utförd
med »fotkondensatorer». På kortvåg användes endast en
ingångskrets.
Som första rör går oktoden KK2. Om eventuellt något
annat spolsystem än det här angivna kommer till
användning, bör det observeras att en god kortvågsspole
begagnas vid oscillatorns avstämda krets. Att vissa batterisuprar
icke hava den effektivitet man skulle vänta sig beror ofta
på just denna detalj. Gallerströmmen genom
oscillatorgallrets läcka bör icke understiga 50 //A vid fullt
invri-den kondensator. Gallerströmmen skall vid helt urvriden
kondensator om möjligt uppgå till 200 uA.
Mellanfrekvensen är 110 à 120 kc/s.
Mellanfrekvens-spolarna äro lindade med 0,1 mm lackerad tråd. De kunna
lindas som krysspolar eller ruslindas, om spolgavlar
anbringas på spolröret. Spolarna i andra
mellanfrekvenstransformatorn äro betydligt fastare kopplade än i den
första. Detta är gjort på grund av dämpningen från
dioden. Givetvis kan man använda färdiga spolsystem och
mellanfrekvenstransformatorer med högre mellanfrekvens,
omkring 460 kc/s.
Som detektor och lågfrekvensförstärkare användes duo-
diod-trioden KBC1, som är motståndskopplad till
slutröret KL4.
S POLTABELL.
( Varvtal Induktans
Spolrürets
ytterdiam.
mm
Tråddiam.
mm
Trådsort
Spolboxens
diameter
mm
51 2X48 160 ,«H 20 15X0,05 Litz 50
52 249 Sl + S2 = 2150 «H 20 0,1 Emaljerad 50
53 2X48 160 ull 20 15X0,05 Litz 50
54 249 S3 +S4=2150 ,uH 20 0.1 Emaljerad 50
55 9 ca 1,3 «H 20 1 »40
56 6 ca 1,3 ,«H 20 0,5 » 50
57 67 128 h] I 20 0,1 » 50
58 165 S7 + S8 = 987 /uH 20 0,1 » 50
59 6 –— 0,1 » 50
510 40 –20 0,1 » 50
511 67 –20 0,1 » 50
S12]
S13I
1080 ca 17,5 mH 12 0,1 » 50
S15
Fig. 2. De båda mellanfrekvenstransformatorerna, nr 1 till vänster,
nr 2 till höger. Den sistnämnda har som synes fastare koppling,
i det att spolarna äro placerade närmare varandra. Alla mått äro
i mm. Lindningsdata återfinnas i spoltabellen.
Fig. 1. Till vänster bandfilterspole för mellan- och långvåg, i mitten kortvågsspole samt till höger oscillatorspole för kort-, mellan- och
långvåg. Av bandfilterspolen fordras två exemplar i var sin skärmburk, den ena med spolarna Si och St, den andra med Ss och Si.
Spolarna Si resp. Si utgöras vardera av två seriekopplade, krysslindade spolar. Vid oscillator spolen är St lindad ovanpå Ss med
ett isolerande mellanlägg.
