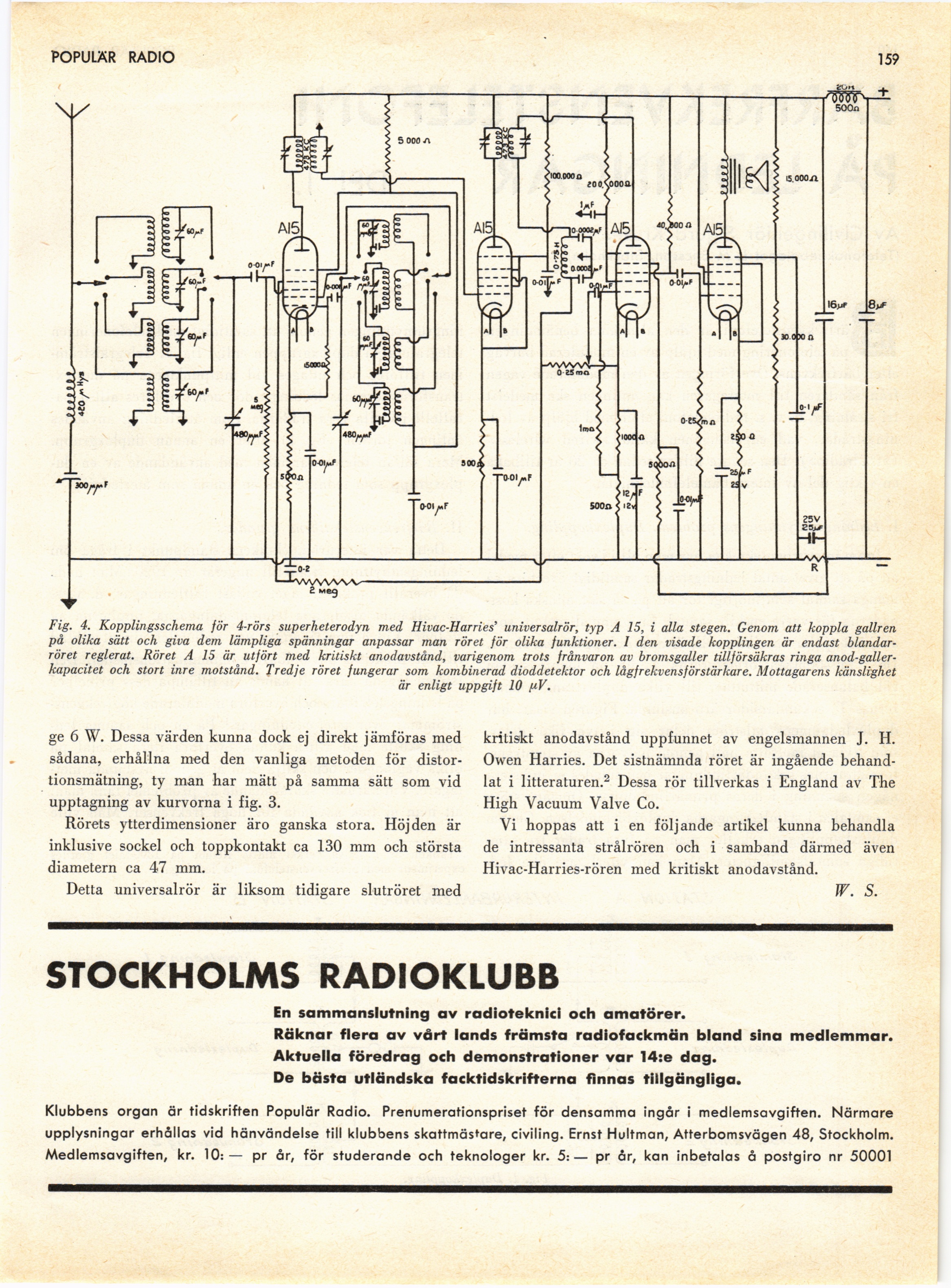

Fig. 4. Kopplingsschema för 4-rörs superheterodyn med Hivac-Harries’ universalrör, typ A 15, i alla stegen. Genom att koppla gallren
på olika sätt och giva dem lämpliga spänningar anpassar man röret för olika funktioner. 1 den visade kopplingen är endast
blandarröret reglerat. Röret A 15 är utfört med kritiskt anodavstånd, varigenom trots frånvaron av bromsgaller tillförsäkras ringa
anod-galler-kapacitet och stort inre motstånd. Tredje röret fungerar som kombinerad dioddetektor och lågfrekvensförstärkare. Mottagarens känslighet
är enligt uppgift 10 ftV.
ge 6 W. Dessa värden kunna dock ej direkt jämföras med
sådana, erhållna med den vanliga metoden för
distor-tionsmätning, ty man har mätt på samma sätt som vid
upptagning av kurvorna i fig. 3.
Rörets ytterdimensioner äro ganska stora. Höjden är
inklusive sockel och toppkontakt ca 130 mm och största
diametern ca 47 mm.
Detta universalrör är liksom tidigare slutröret med
kritiskt anodavstånd uppfunnet av engelsmannen J. H.
Owen Harries. Det sistnämnda röret är ingående
behandlat i litteraturen.2 Dessa rör tillverkas i England av The
High Vacuum Valve Co.
Vi hoppas att i en följande artikel kunna behandla
de intressanta strålrören och i samband därmed även
Hivac-Harries-rören med kritiskt anodavstånd.
W. S.
