och jorden, enligt skissen i fig. 9. Vattencisternen har
i själva verket samma verkan som jorden. Man bör därför
draga antennen så långt från jorden-vattencisternen som
möjligt. Troligen har sträckan A B av antennen mera skadlig
än nyttig verkan på grund av sin närhet till vattencisternen,
varför den saklöst kan borttagas.

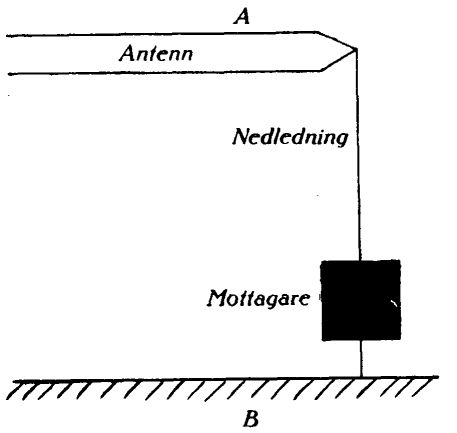

Fig. 1.
Fig. 1.

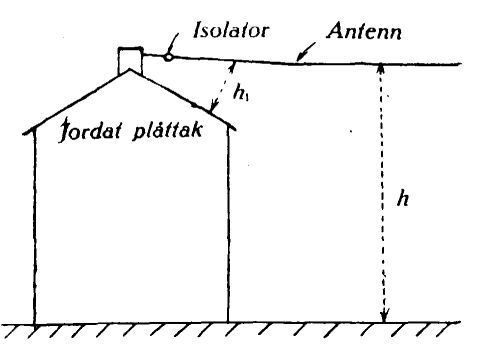

Fig. 2.
Fig. 2.

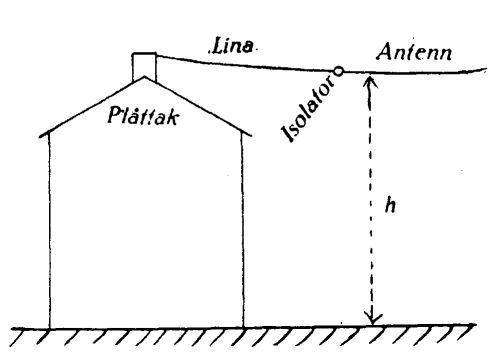

Fig. 3.
Fig. 3.

Vid placering av en antenn bör man framför allt försöka
få den så hög som möjligt. Om den sedan blir 20 eller 30 m.
lång eller mera är av underordnad betydelse. Var på antennen
nedledningen fästes är absolut likgiltigt, bara nedledningen
på sin väg till mottagaren ej kommer för nära jorden.

En antenns verksamma höjd är ej densamma som antennens höjd
över marken, utan alltid mindre. Praktiskt kan man säga, att
antennens verksamma höjd kan räknas lika med avståndet från
marken till antennens och nedledningens gemensamma tyngdpunkt.

Ju flera trådar man tar i antennen, ju högre upp förflyttas
tyngdpunkten och därmed verksamma höjden. Att montera en antenn
enligt fig. 10 är tydligen till ingen nytta; tvärtom. Här har
antennen dragits från en flaggstång ned ända till marken. Den
del av antennen, som blir mest verksam här ligger mellan
nedledningen och marken. Effektiva antennhöjden blir avståndet
från marken till nedledningen; man har alltså ingen nytta av
flaggstångens höjd.

Helt annat blir förhållandet om antennen drages enligt fig. 11.
Här kommer effektiva antennhöjden att bli ungefär från punkten A
på antennen till jorden.

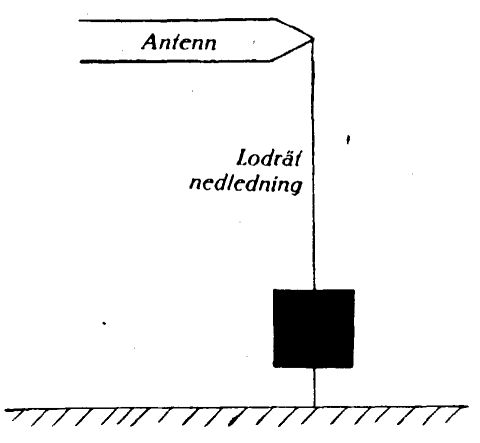

Fig. 4.
Fig. 4.

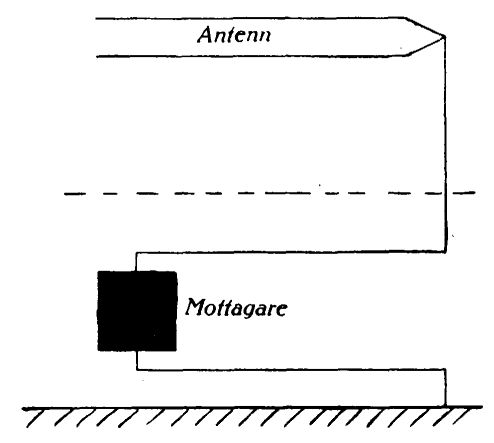

Fig. 5.
Fig. 5.
Fig. 6.
Fig. 6.

Många trådar i antenn och nedledning medföra även att man
nedbringar antennmotståndet, varigenom fås starkare ljud i
hörtelefonen och bättre störningsfrihet hos anläggningen.
Vid rörmottagare blir emellertid skillnaden
