en del praktiska fördelar, som ej heller få förbises.
Vad de i denna apparat använda "Polar"-kondensatorerna
beträffa, kräva de endast ringa utrymme och äro lämpliga
att placera bakom mottagarens frontplatta. Kapaciteten
varieras under rattens kringvridning nära ett helt varv,
vilket gör inställningen noggrannare än vid vanliga
kondensatorer, som endast vridas ett halvt varv.
Den kanske viktigaste egenskapen hos "Polar"-kondensatorerna
är dock att de äro helt inkapslade i ett metallhölje, som
står i ledande förbindelse med det ena systemet av
kondensatorplåtar. Genom höljets anslutning direkt
till jordförbindningen, förhindras varje som helst
inverkan å kondensatorn av handens kapacitet. Den
person, som gör avstämningen, står i en viss elektriskt
ledande förbindelse med jorden och har följaktligen samma
elektriska spänning som jorden. Om nu handen eller annan
del av kroppen närmas till en elektriskt ledande del av
apparaten, som har en annan spänning, uppstår mellan
kroppen och apparaten en kapacitetsverkan, som givetvis
inverkar på apparatens avstämning. En dylik störande
inverkan kan förekommas genom att på frontplattans baksida
anbringa en med jorden förbunden sköld av plåt eller
stanniol men i den här beskrivna apparaten är samma
resultat uppnått dels genom kondensatorhöljenas anslutning
direkt till jord och dels genom avstämningsspolens placering
så långt bakom frontplattan som möjligt, jämför fig 6.
Avstämningskondensatorerna kunna kopplas i serie
eller i parallell med spolen I1 förmedelst en
serie-parallellomkopplare, vars konstruktion, som närmare
framgår av fig. 5, är likartad med den ovan beskrivna
spolomkopplarens.
Med de avstämningsanordningar, som sålunda finnas
kan apparaten inställas för mottagning på våglängder
mellan 300 och c:a 4,000 m.
Vad de olika rören beträffa ha i den utförda apparaten
följande typer kommit till användning: Högfrekvensförstärkare
och detektorrör: Svenska Radio A.-B:s typ RM 2; de två första
lågfrekvensförstärkarerören: Telefunken typ EVE 173, och det
sista röret: Svenska Radio A.-B:s RM 1. Detta val av rör är
emellertid knappast baserat på några speciella egenskaper
 |

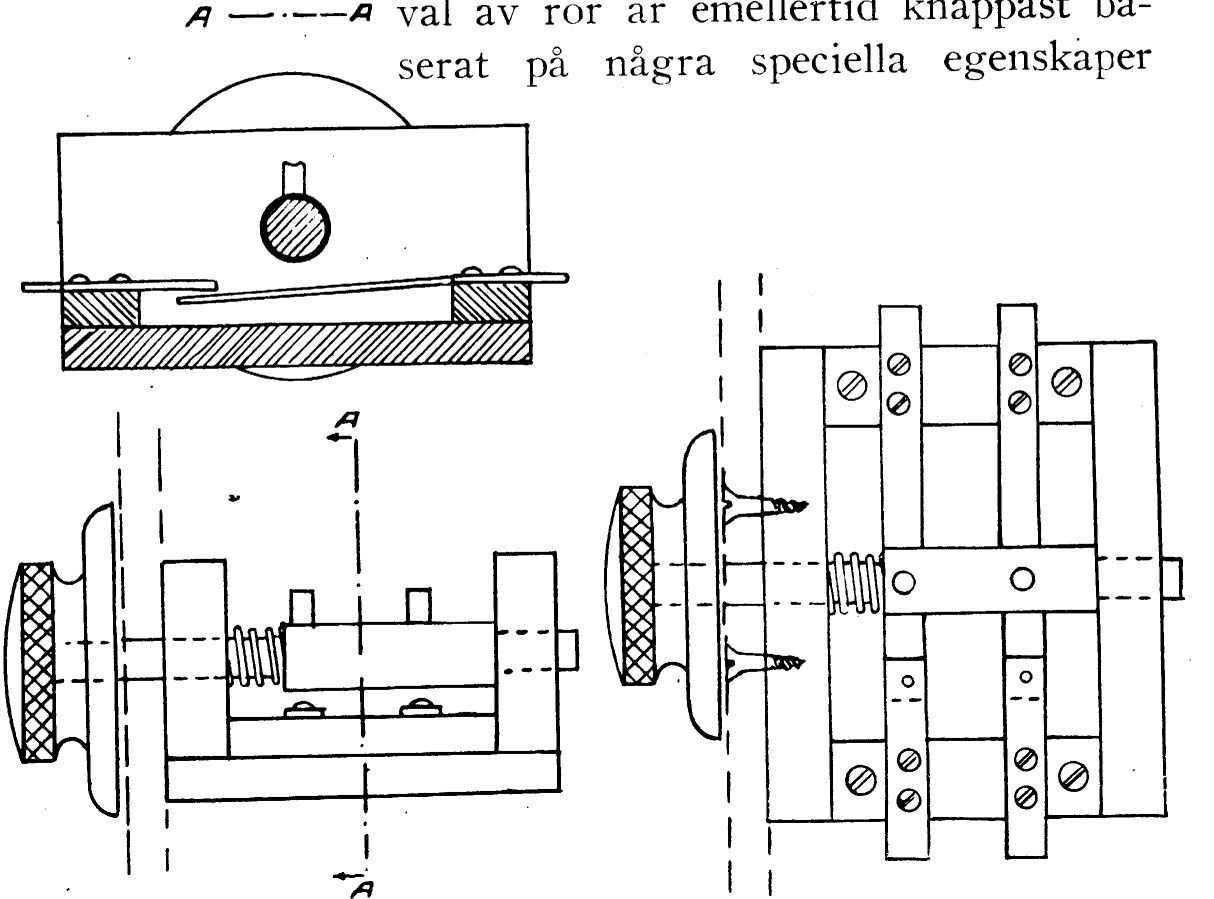

| Fig. 5. |
