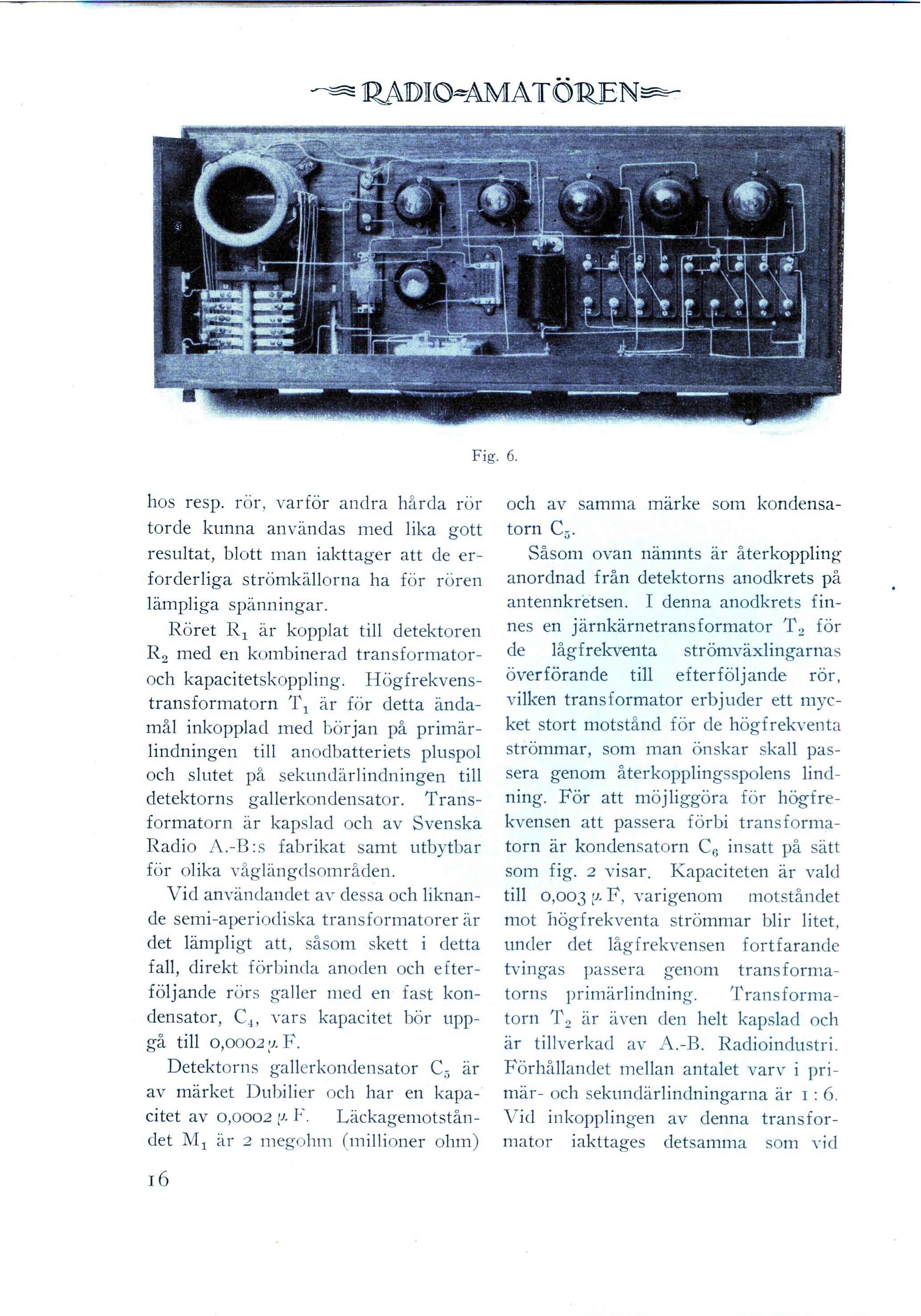

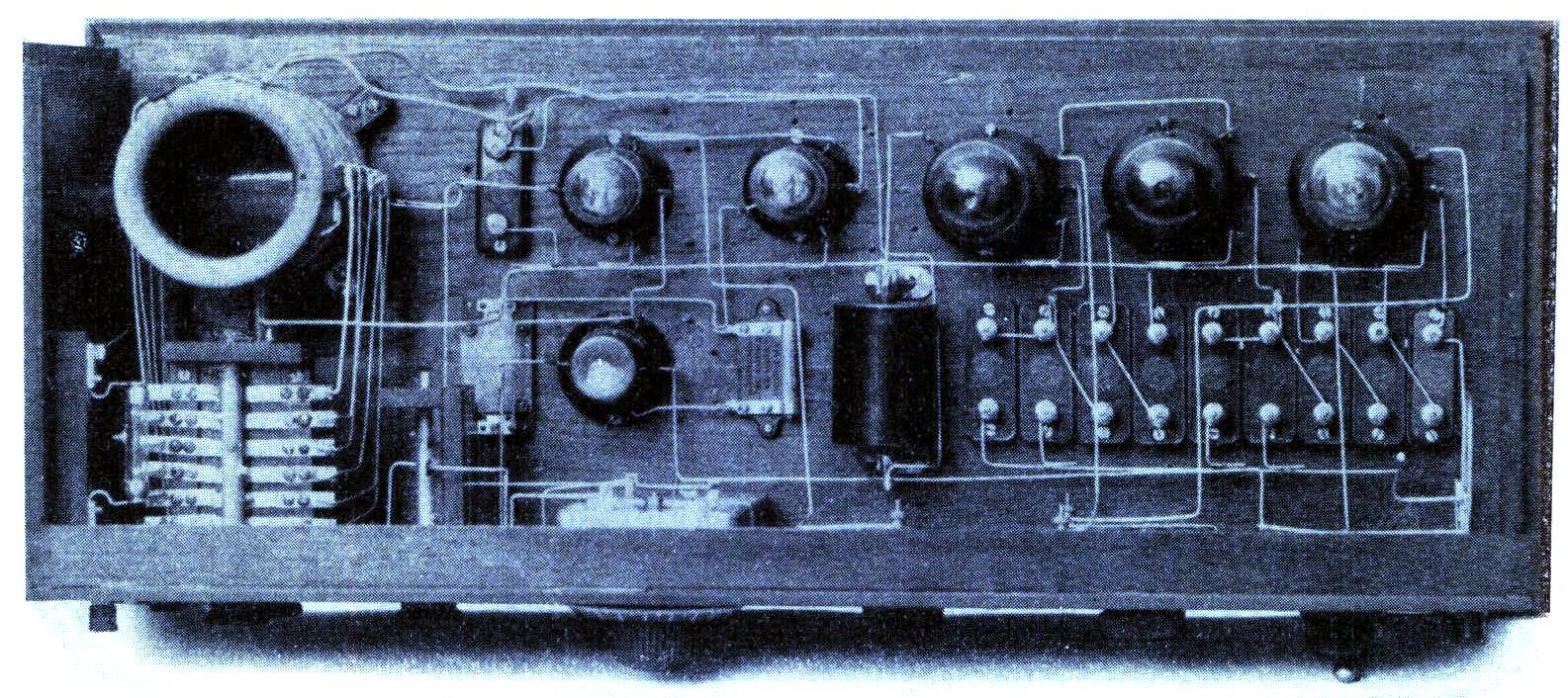

Fig. 6.

hos resp. rör, varför andra hårda rör torde kunna användas
med lika gott resultat, blott man iakttager att de
erforderliga strömkällorna ha för rören lämpliga spänningar.

Röret R₁ är kopplat till detektoren R₂ med
en kombinerad transformator- och kapacitetskoppling.
Högfrekvenstransformatorn T₁ är för detta ändamål
inkopplad med början på primärlindningen till anodbatteriets
pluspol och slutet på sekundärlindningen till detektorns
gallerkondensator. Transformatorn är kapslad och av
Svenska Radio A.-B:s fabrikat samt utbytbar för olika
våglängdsområden.

Vid användandet av dessa och liknande semi-aperiodiska
transformatorer är det lämpligt att, såsom skett i detta
fall, direkt förbinda anoden och efterföljande rörs galler
med en fast kondensator, C₄, vars kapacitet bör
uppgå till 0,0002 µF.

Detektorns gallerkondensator C₅ är av märket Dubilier
och har en kapacitet av 0,0002 µF. Läckagemotståndet M₁
är 2 megohm (millioner ohm) och av samma märke som kondensatorn
C₅.

Såsom ovan nämnts är återkoppling anordnad från detektorns
anodkrets på antennkretsen. I denna anodkrets finnes en
järnkärnetransformator T₂ för de lågfrekventa
strömväxlingarnas överförande till efterföljande rör, vilken
transformator erbjuder ett mycket stort motstånd för de
högfrekventa strömmar, som man önskar skall passera genom
återkopplingsspolens lindning. För att möjliggöra för
högfrekvensen att passera förbi transformatorn är kondensatorn
C₆ insatt på sätt som fig. 2 visar. Kapaciteten är
vald till 0,003 µF, varigenom motståndet mot högfrekventa
strömmar blir litet, under det lågfrekvensen fortfarande
tvingas passera genom transformatorns primärlindning.
Transformatorn T₂ är även den helt kapslad och är
tillverkad av A.-B. Radioindustri. Förhållandet mellan antalet
varv i primär- och sekundärlindningarna är 1:6. Vid
inkopplingen av denna transformator iakttages detsamma
som vid
