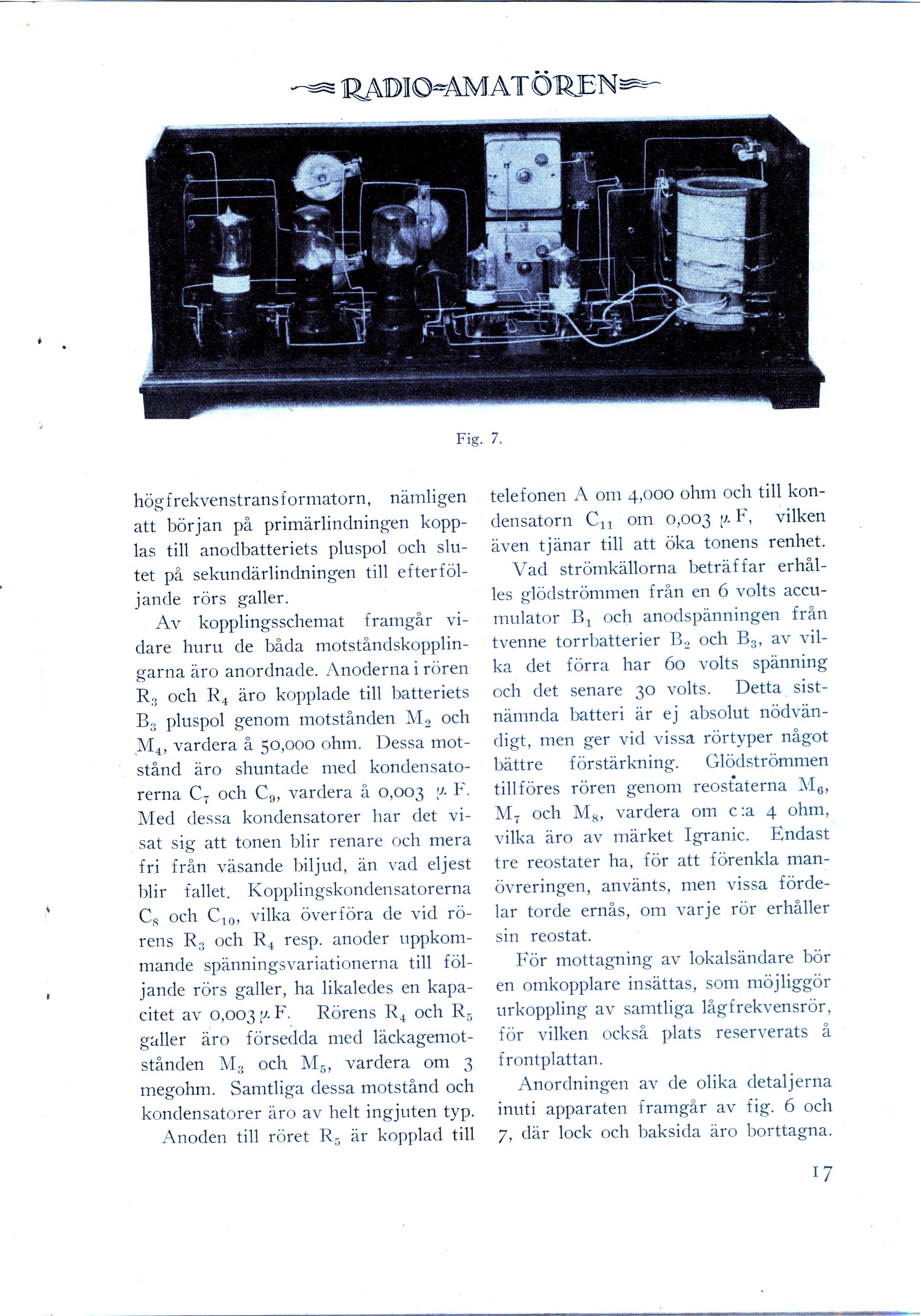

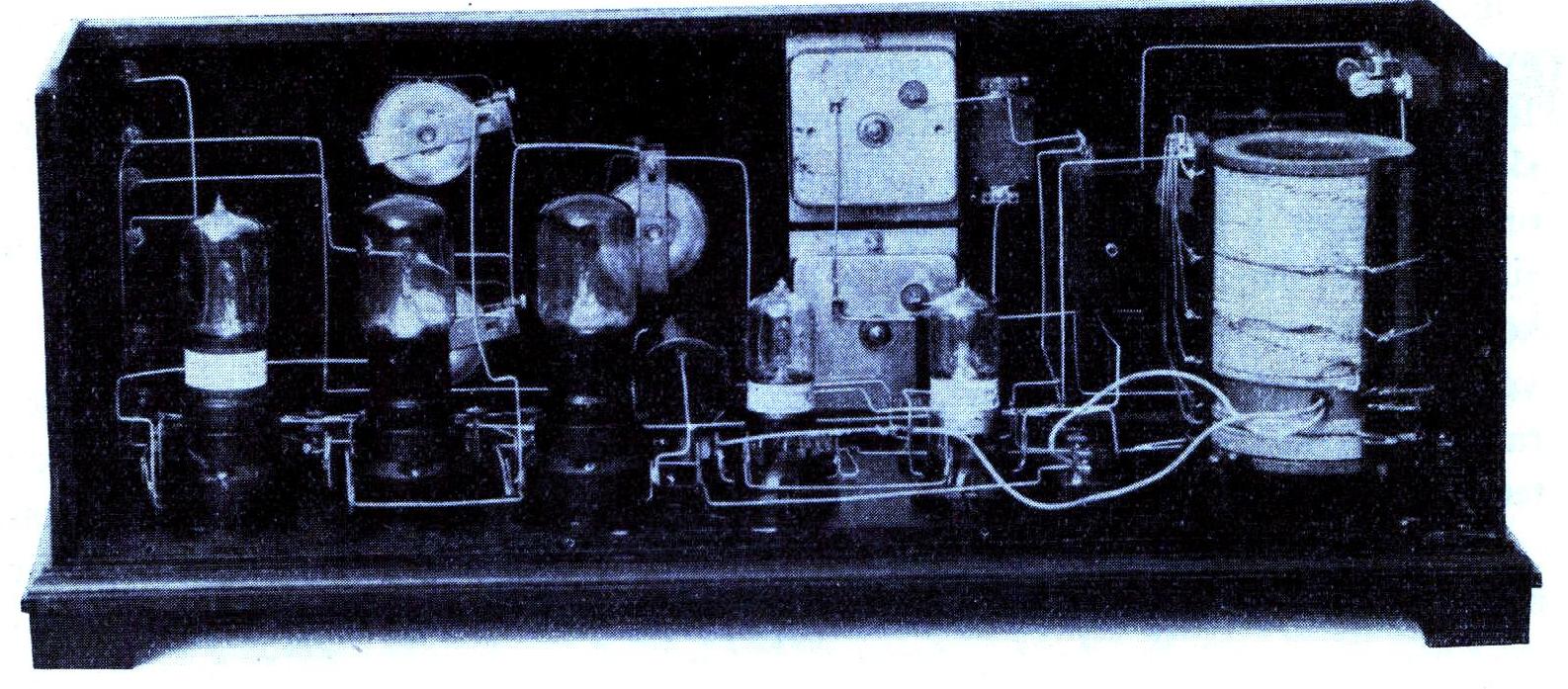

Fig. 7.

högfrekvenstransformatorn, nämligen att början på
primärlindningen kopplas till anodbatteriets pluspol
och slutet på sekundärlindningen till efterföljande
rörs galler.

Av kopplingsschemat framgår vidare huru de båda
motståndskopplingarna äro anordnade. Anoderna i rören
R₃ och R₄ äro kopplade till batteriets
B₃ pluspol genom motstånden M₂ och M₄,
vardera å 50,000 ohm. Dessa motstånd äro shuntade med
kondensatorerna C₇ och C₉, vardera å
0,003 µF. Med dessa kondensatorer har det visat sig att tonen
blir renare och mera fri från väsande biljud, än vad eljest
blir fallet. Kopplingskondensatorerna C₈ och C₁₀,
vilka överföra de vid rörens R₃ och R₄ resp. anoder
uppkommande spänningsvariationerna till följande rörs galler,
ha likaledes en kapacitet av 0,003 µF. Rörens R₄ och
R₅ galler äro försedda med läckagemotstånden M₃
och M₅, vardera om 3 megohm. Samtliga dessa motstånd
och kondensatorer äro av helt ingjuten typ.

Anoden till röret R₅ är kopplad till telefonen A
om 4,000 ohm och till kondensatorn C₁₁ om 0,003 µF,
vilken även tjänar till att öka tonens renhet.

Vad strömkällorna beträffar erhålles glödströmmen från en 6 volts
accumulator B₁ och anodspänningen från tvenne
torrbatterier B₂ och B₃, av vilka det förra
har 60 volts spänning och det senare 30 volts. Detta sistnämnda
batteri är ej absolut nödvändigt, men ger vid vissa rörtyper
något bättre förstärkning. Glödströmmen tillföres rören genom
reostaterna M₆, M₇ och M₈, vardera om
c:a 4 ohm, vilka äro av märket Igranic. Endast tre reostater ha,
för att förenkla manövreringen, använts, men vissa fördelar torde
ernås, om varje rör erhåller sin reostat.

För mottagning av lokalsändare bör en omkopplare insättas, som
möjliggör urkoppling av samtliga lågfrekvensrör, för vilken
också plats reserverats å frontplattan.

Anordningen av de olika detaljerna inuti apparaten framgår av
fig. 6 och 7, där lock och baksida äro borttagna.
