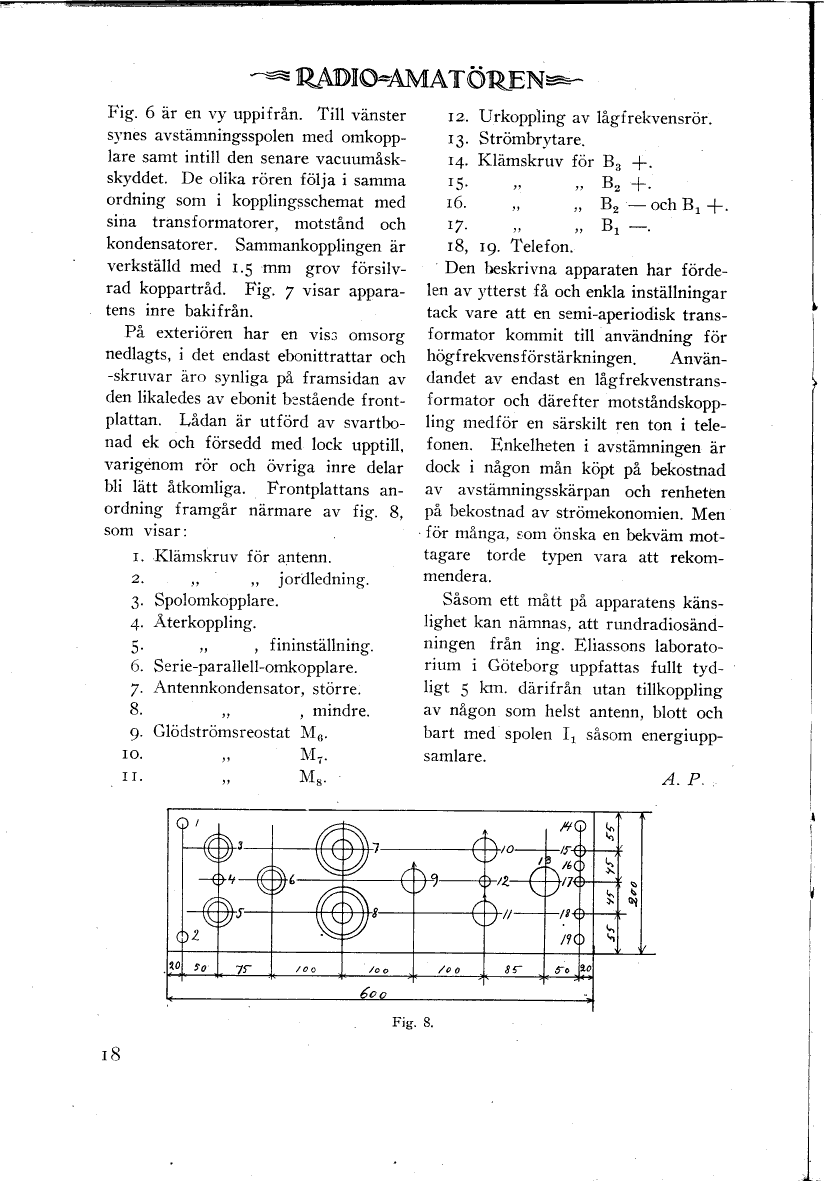

Fig. 6 är en vy uppifrån. Till vänster synes avstämningsspolen
med omkopplare samt intill den senare vacuumåskskyddet. De
olika rören följa i samma ordning som i kopplingsschemat
med sina transformatorer, motstånd och kondensatorer.
Sammankopplingen är verkställd med 1.5 mm grov försilvrad
koppartråd. Fig. 7 visar apparatens inre bakifrån.

På exteriören har en viss omsorg nedlagts, i det endast
ebonittrattar och -skruvar äro synliga på framsidan av den
likaledes av ebonit bestående frontplattan. Lådan är utförd
av svartbonad ek och försedd med lock upptill, varigenom rör
och övriga inre delar bli lätt åtkomliga. Frontplattans
anordning framgår närmare av fig. 8, som visar:

1.	Klämskruv	för	antenn.
2.	"	"	jordledning.

3.	Spolomkopplare.

4.	Återkoppling.
5.	"	, fininställning.

6.	Serie-parallell-omkopplare.

7.	Antennkondensator	, större.
8.	"	, mindre.

9.	Glödströmsreostat	M6.
10.	"	M7.
11.	"	M8.

12.	Urkoppling av lågfrekvensrör.
13.	Strömbrytare.

14.	Klämskruv	för	B3 +.
15.	"	"	B2 +.
16.	"	"	B2 – och Bl +.
17.	"	"	B1 –.

18, 19.

Telefon.

Den beskrivna apparaten har fördelen av ytterst få och enkla
inställningar tack vare att en semi-aperiodisk transformator
kommit till användning för högfrekvensförstärkningen.
Användandet av endast en lågfrekvenstransformator och
därefter motståndskoppling medför en särskilt ren ton i
telefonen. Enkelheten i avstämningen är dock i någon mån
köpt på bekostnad av avstämningsskärpan och renheten på
bekostnad av strömekonomien. Men för många, som önska en
bekväm mottagare torde typen vara att rekommendera.

Såsom ett mått på apparatens känslighet kan nämnas, att
rundradiosändningen från ing. Eliassons laboratorium i
Göteborg uppfattas fullt tydligt 5 km. därifrån utan
tillkoppling av någon som helst antenn, blott och bart
med spolen I₁ såsom energiuppsamlare.

                                        A.P.

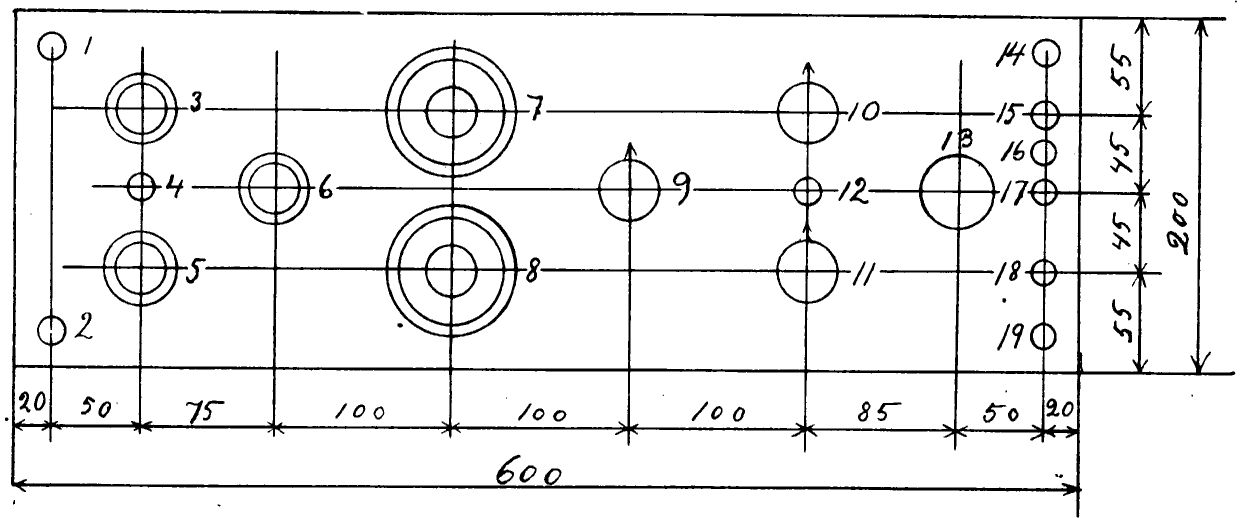

Fig. 8.
