Fig. 3.

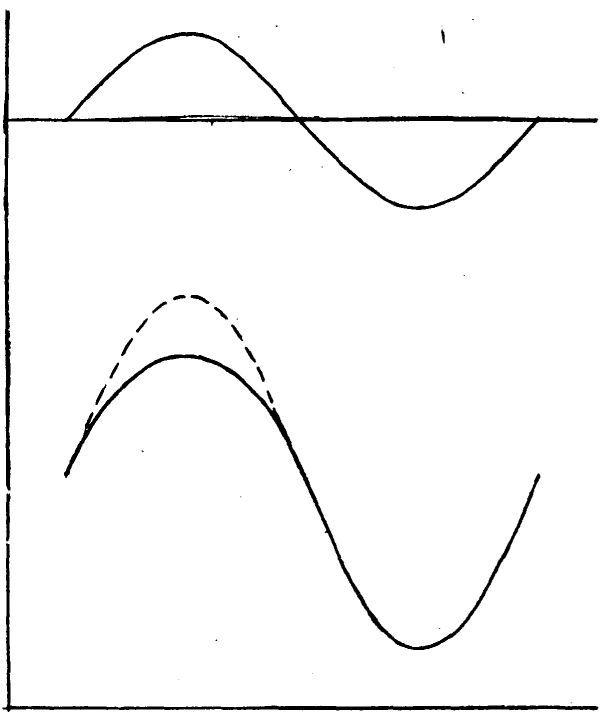

Fig. 4.

Sjunker gallerpotentialen till – 4 volt minskas
anodströmmen till 1 mA, men om den stiger till
+ 4volt, ökas anodströmmen till nära 3 mA.

För att förstärkningen nu skall bli så stor som
möjligt, fordras att rörets karakteristik är så brant
som möjligt, eller som termen lyder: brantheten skall
vara så stor som möjligt. Vanligen anges emellertid
för ett rör en kvantitet som benämnes "Durchgriff"
såsom mått på dess förstärkande förmåga. Durchgriff
betecknar det förhållande i vilket förändringen
i gallerpotential står till den genom densamma
orsakade förändringen i anodpotential. Denna konstant,
Durchgriff, bör för ett gott förstärkarrör ej gärna
överskrida 10 %.

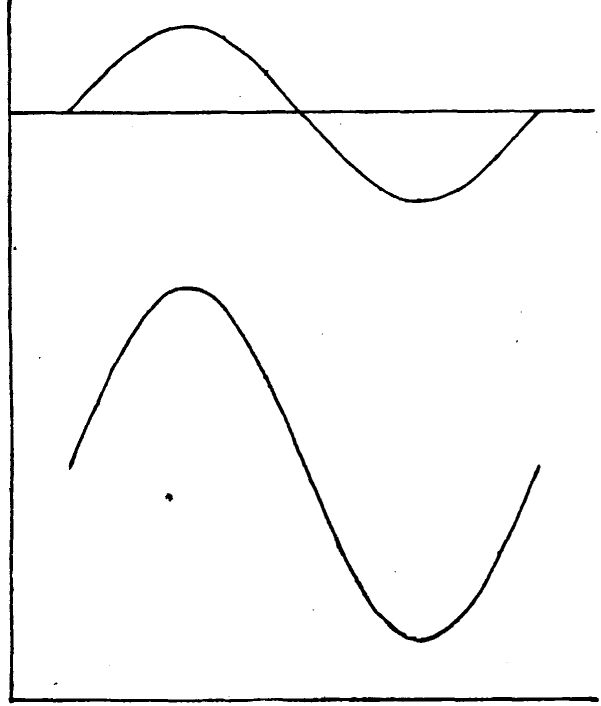

Det normala förloppet vid förstärkningen inom röret
klargöres av fig. 3. Den övre sinusformade kurvan
representerar här variationen i gallerpotential,
och den undre den därigenom orsakade förändringen
i anodström. Som synes är anodströmskurvan fullt
likformig med gallerspänningskurvan, d. v. s. det
ljud, som förstärkes blir fullt troget återgivet.

Vid en felaktigt anordnad eller injusterad förstärkare
kan man dels få för liten grad av förstärkning och
dels förvridning av ljudet.

Förvridningen av ljudet kan ha flera olika orsaker. Om
man exempelvis använder ett rör med den i fig. 2
visade karakteristiken och gallerspänningen varierar
mellan + 4 och – 4 volt så inträder ett störande
fenomen därigenom, att då gallret får en positiv
potential, komma elektroner att attraheras av gallret,
vilket betyder att en elektrisk ström kommer att
flyta

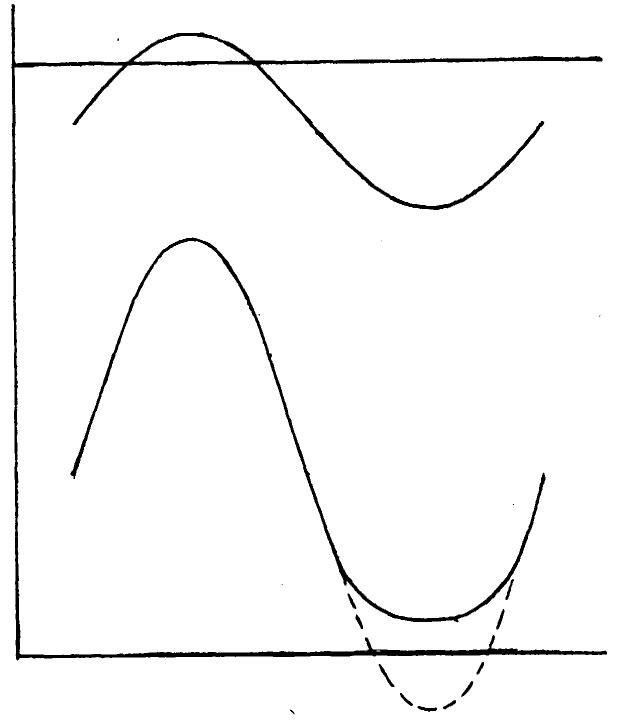

Fig. 5.
