| Fig. 6. |
i gallerkretsen. Olägenheten härmed ligger däri att
transformatorn belastas, varigenom energiförluster
uppstå. Ett begrepp om den inverkan uppkomsten av

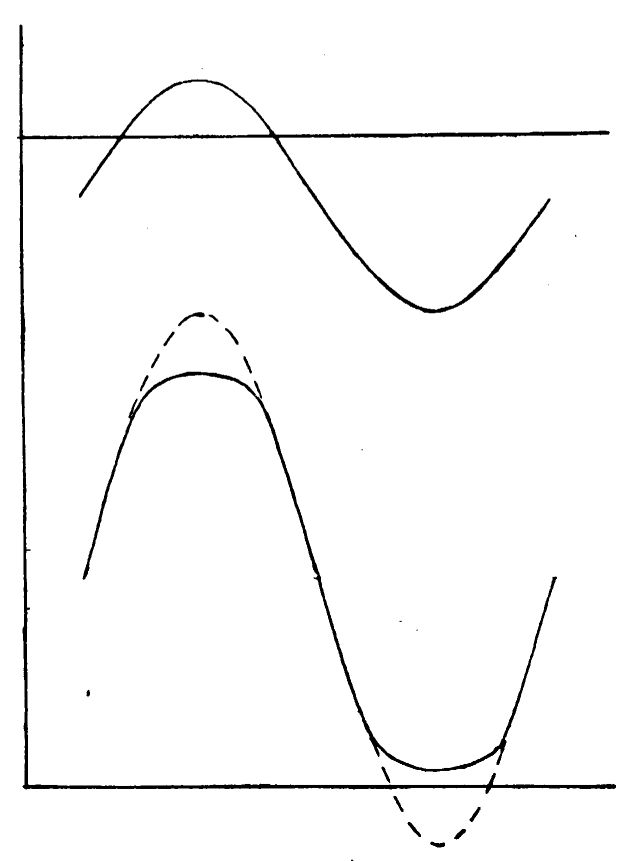

gallerström har på förstärkning ger fig. 4. Vi ha
här samma variation i gallerspänning som i fig. 3. I
stället för att förlöpa efter den streckade linjen
kommer emellertid anodströmmen att följa den heldragna
linjen, d. v. s. den når ej upp till sitt rätta värde
under den tid, då gallerspänningen är positiv.
För att råda bot härför har man att sänka
gallerspänningen, så att den hela tiden kommer
att hålla sig negativ. Om vi sålunda tänka oss
gallrets medelpotential sänkt till – 4 volt, så
kunna vi påräkna att ha kommit ifrån olägenheten med
gallerström. Men om man betraktar fig. 2, finner man
att en förvridning måste uppkomma därigenom att kurvan
nedanför den punkt, som motsvarar – 4 volt, ej längre
är en rät linje. Under det man genom gallerspänningens
ökning till noll erhåller en ökning av anodströmmen
av 1 mA, får man vid minskning till – 8 volt en
minskning av anodströmmen med endast 0.6 volt. Rör man
sig ännu längre ned blir detta förhållande ännu mera
utpräglat. Man erhåller det förlopp, som illustreras
av fig. 5. Anodströmmen kommer ej att gå ned så långt
som den borde under den negativa halvperioden, och
man får en förvridning av ljudet.
Lyckligtvis kan även denna svårighet övervinnas. Om
man nämligen höjer anodspänningen på röret förändras
karakteristiken; kurvan förskjutes vid ökad
anodspänning åt
