vänster såsom fig. 6 visar. Kurvan a gäller
för en viss lägre anodspänning, b en högre och
c en ännu högre. Om vi exempelvis önska arbeta
med en gallerspänning av – 3 volt, kan man ej med
tillfredsställande resultat använda anodspänningen som
hör till kurvan a, utan man måste höja den till b.

En dylik inställning av galler och anodspänningar
är mycket god, men även den har sin begränsning. Om
man nämligen har mycket starka spänningsvariationer å
gallret, såsom när man mottager en mycket närbelägen
station, eller när man har mycket stor förstärkning,
kan det hända att förvridning uppstår därigenom
att man uppnår gränsen för rörets förmåga att ändra
motstånd. Om vi exempelvis ha att göra med kurvan b
i fig. 6 och gallerspänningen växlar mellan – 12 och
+ 6 volt, så skulle man få ett förlopp som fig. 7
visar. Anodströmstyrkan kan icke pressas upp högre
än till ett visst maximum och icke gå ned lägre än
till noll. Ljudet blir stympat.

För att förebygga detta har man två medel till
sitt förfogande. Man kan öka glödströmmens styrka,
så att elektronströmmen blir starkare. Den ändring
av karakteristiken, som uppstår genom ökning av
glödströmmen framgår tydligt av fig. 8 där a-,
b- och c-kurvorna representera förhållandena vid
successivt stegrad glödström. Som synes blir den
möjliga anodströmsvariationen betydligt ökad vid
ökad glödström. Denna metod är dock riskabel därför
att rören snart bli utbrända om de gå med för hög
temperatur hos glödtråden.
Fig. 9.
Fig. 9.

Bättre är då att ytterligare höja anodspänningen och
sänka gallerspänningen. Såsom framgår av fig. 6 kan
man använda – 6 volt å gallret om anodspänningen
höjes till c. Man får härvid dels en något högre
maximal anodströmstyrka, men samtidigt även en större
branthet på karakteristiken, vilket såsom ovan nämnts,
är av stort värde.

Så länge man endast mottager mycket svaga signaler,

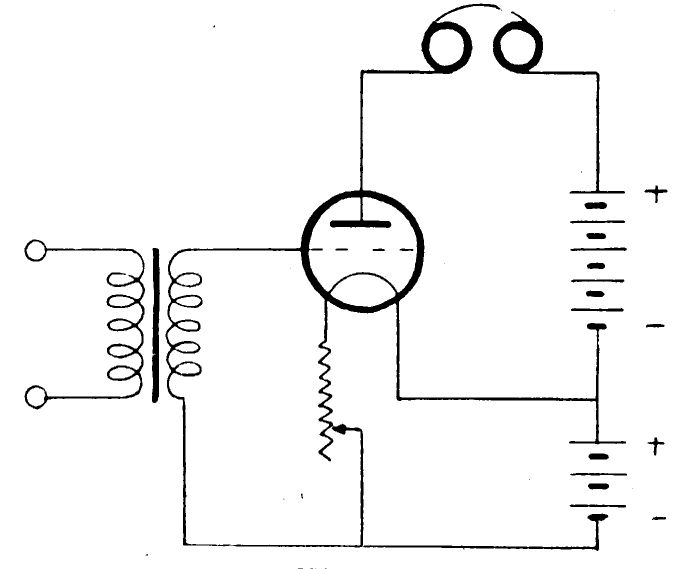

kan man nöja sig med den koppling som fig. 1
visar. Så snart man däremot har starkare ljud måste
man på något lämpligt sätt skaffa sig en negativ

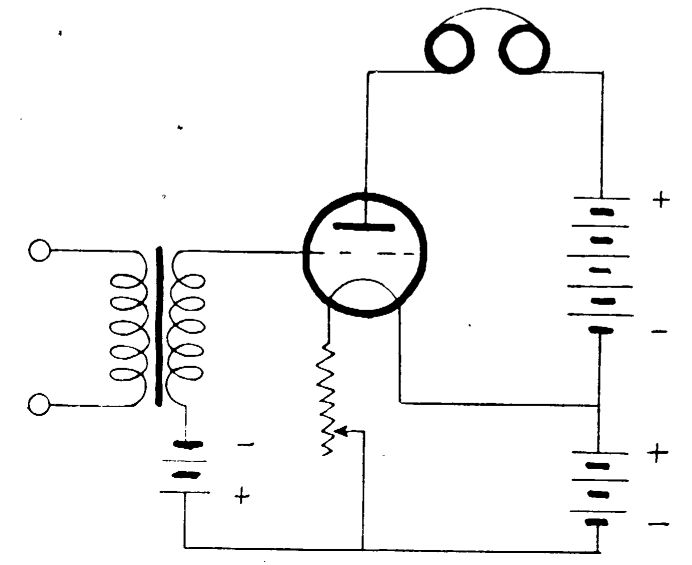

gallerpotential. Om man nöjer sig med – 2 à – 3 volt
är anordningen i fig. 9 synnerligen lämplig.
Fig. 10.
Fig. 10.
