Såsom glödströmskälla användes ju vanligen ett 5 à 6
volts accumulatorbatteri. Som de vanliga rören fordra
en spänning över katoden av c:a 3 volt måste alltså
ett motstånd inkopplas i serie med glödtråden. Detta
motstånd, den vanliga glödströmsreostaten,
föranleder givetvis ett spänningsfall i ledningen,
som kan utnyttjas för att ge gallret en negativ
spänning. Insätter man såsom i fig. 9 reostaten
mellan glödtråden och batteriets negativa pol,
kommer följaktligen denna negativa pol att ha 2 à
3 volt lägre spänning än glödtrådens ena ändpunkt,
där spänningen anses vara = 0. Detta sätt att erhålla
den erforderliga negativa gallerspänningen är ju
synnerligen ekonomiskt.
Om man emellertid önskar en ännu mera negativ
gallerspänning, insattes vanligen ett extra
torrelement eller torrbatteri i gallerkretsen med den
negativa polen ansluten till gallret, såsom fig. 10
visar. För detta ändamål kan lämpligen användas
vanliga ficklampsbatterier, som kunna användas under
lång tid, då de ju icke behöva leverera någon märkbar
ström.
*

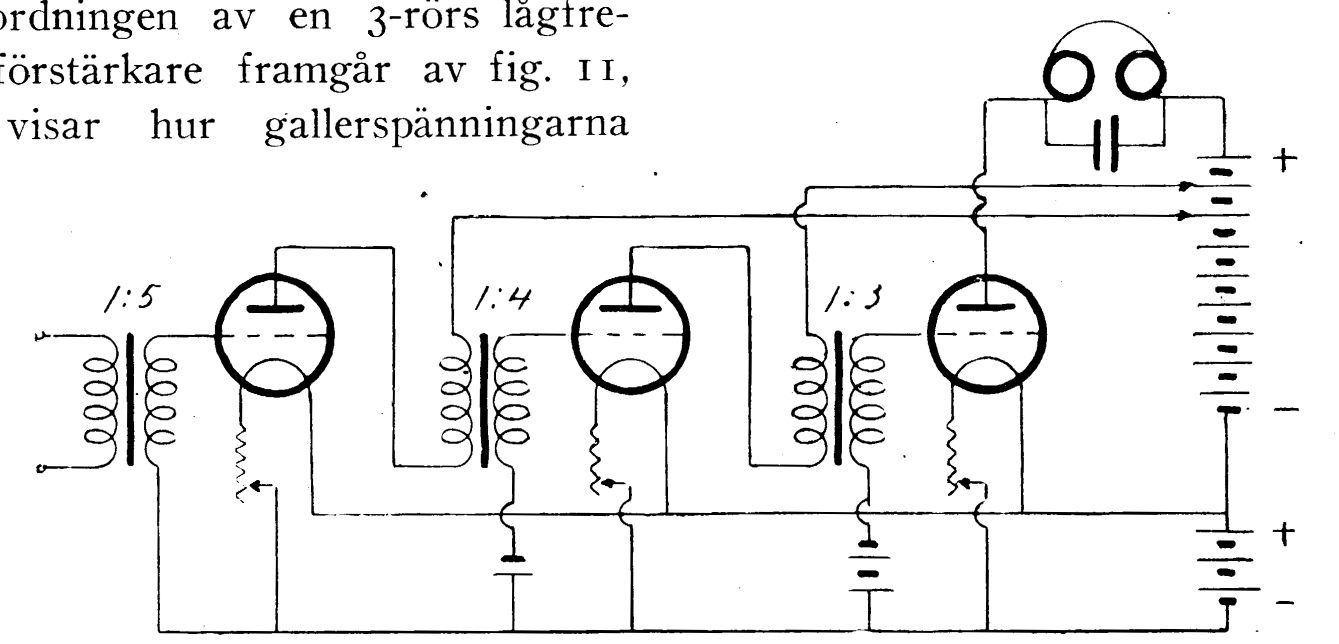

Anordningen av en 3-rörs lågfrekvensförstärkare
framgår av fig. 11, som visar hur gallerspänningarna
gjorts mer och mer negativa för varje rör, under det
anodspänningarna i motsvarande grad ökats.
Anmärkningar rörande kaskadkoppling av flera
lågfrekvensförstärkarrör.
Kopplas flera lågfrekvensförstärkarrör efter varandra,
i kaskad, såsom i fig. 11, måste man iakttaga vissa
försiktighetsmått beträffande transformatorerna,
eller de kopplingsanordningar av andra slag, som
användas. Att här ingå på konstruktionen av desamma
skulle föra för långt, men ett par anmärkningar äro
dock av ett omedelbart intresse i detta sammanhang.
Lågfrekvensrör kunna icke kopplas i kaskad
i huru stort antal som helst och ej heller
kan man använda transformatorer med huru högt
upptransformeringsförhållande som helst. Vid endast
ett rör är det vanligt att ha transformatorer med
förhållandet 1:6 eller ännu högre. Vid flera rör
i kaskad måste man dock, för att ej få för mycket
förvridning och störande ljud i telefonen, begränsa
förhållandet. För en 3-rörsföfstärkare torde
 |
| Fig. 11. |
